Tìm hiểu về bộ dụng cụ làm quang, Những vật dụng sử dụng để làm cáp quang

Bộ dụng cụ làm quang là gì? Sơ bộ về chức năng của bộ dụng cụ làm quang

Một công trình thi công mạng nhất thiết phải cá hai yếu tố đó là con người và thiết bị hỗ trợ thi công. Khi nói đến thiết bị thi công quang thì không thể bỏ qua bộ dụng cụ thi công quang. Nhờ vào các thiết bị hỗ trợ có trong bộ dụng cụ làm quang mà quá trình lắp đặt,triển khai trở lên đơn giản dễ dàng hơn rất nhiều. Để hiểu rõ được bộ dụng cụ làm quang là gì? Chức năng của những thiết bị bên trong đó là gì? Bạn hãy cùng Hợp Nhất tìm hiểu về bộ sản phẩm này nhé.

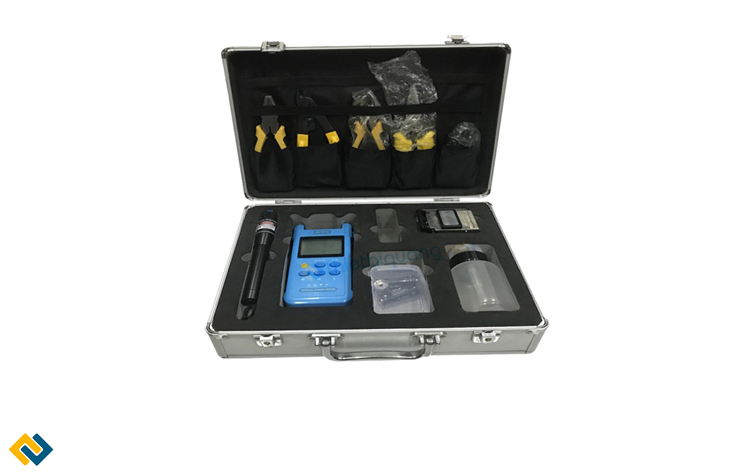

Hình ảnh: Bộ dụng cụ làm quang

Bộ dụng cụ làm quang hay còn gọi là bộ dụng cụ thi công quang ra đời với mục đích hỗ trợ các kỹ sư thi công mạng thao tác quá trình lắp đặt được dễ dàng hơn mà không tốn công sức. Khi thi công bất kỳ các công trình nào bộ dụng cụ làm quang vẫn phát huy tối đa công dụng hỗ trợ kỹ thuật viên thi công và lắp đặt công trình trở nên đơn giản nhanh chóng và tiết kiệm thời gian. Bộ sản phẩm bao gồm 6 dụng cụ cần thiết được thu gọn trong một vali đẹp mắt, thuận tiện khi mang theo thi công các công trình cáp quang ở bất kỳ địa điểm nào.

Các thành phần bên trong bộ dụng cụ làm quang

- Dao cắt sợi quang chính xác

- Máy đo công xuất quang có thể đo chuẩn SC, FC, LC....

- Bút soi sợi quang với công xuất 10WA

- Kìm tuốt vỏ cáp quang 3 lỗ đa chức năng CFS

- Dao tuốt sợi quang

- Lọ cồn lau sợi cáp quang chống bay hơi

Chức năng của từng loại dụng cụ có trong bộ dụng cụ làm quang

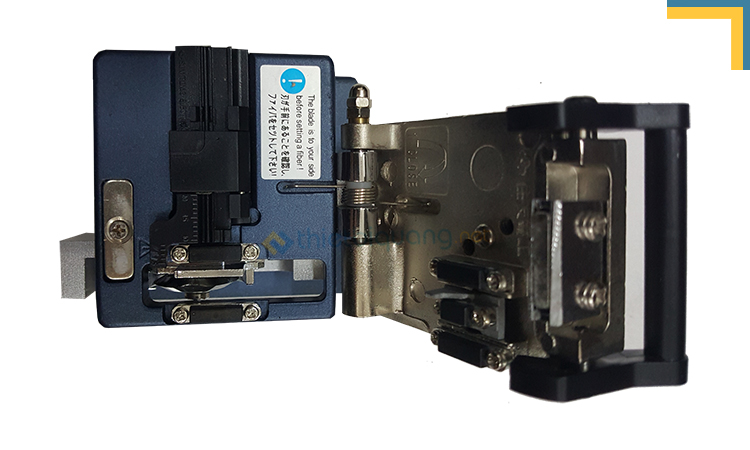

Hình ảnh: Dao cắt sợi quang FS-6S

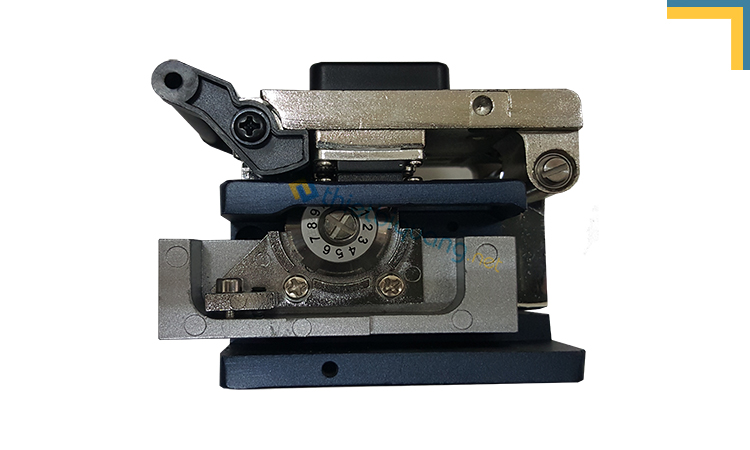

Hình ảnh: Một góc khác của dao cắt sợi quang FS-6S

Dao cắt chính xác FS-6S Sumitomo một loại thiết bị chuyên dụng được sử dụng để cắt các sợi cáp quang nhỏ bé.Với các loại cáp mạng RJ45 thông thường chúng ta sẽ sử dụng kìm mạng để bấm dây còn với sợi quang thì bắt buộc phải sử dụng loại dao cắt này bởi loại dao cắt này chỉ sử dụng 2 thao tác để cắt sợi cáp quang, chúng có thể tự xoay lưỡi hoặc điều chỉnh độ cao, góc mặt cắt cho thích hợp.Với các khe đặt sợi quang có đường kính từ 100 -140 µm và dài khoảng 6mm với các sợi cáp quang ống lỏng, còn đối với các loại cáp quang ống bọc chặt thì đường kính sẽ lớn hơn tương đối nhiều 14mm.Các khe đặt này cố định sợi cáp quang kết hợp với lưỡi dao được làm bằng kim cương hình tròn có thể xoay 12 vị trí luôn làm đảm bảo sợi quang được phẳng.

Máy đo công suất quang, thiết bị dùng để đo công suất với trọng lượng 70g có kích thước nhỏ gọn chắc chắn. Thiết bị này được thiết kế dạng cầm tay nên dễ dàng cầm nắm thao tác thuận tiện,khả năng tự động nhận dạng bước sóng quang từ đó tự điều chỉnh các tham số cho phép kiểm tra hệ số công suất vô cùng chính xác.

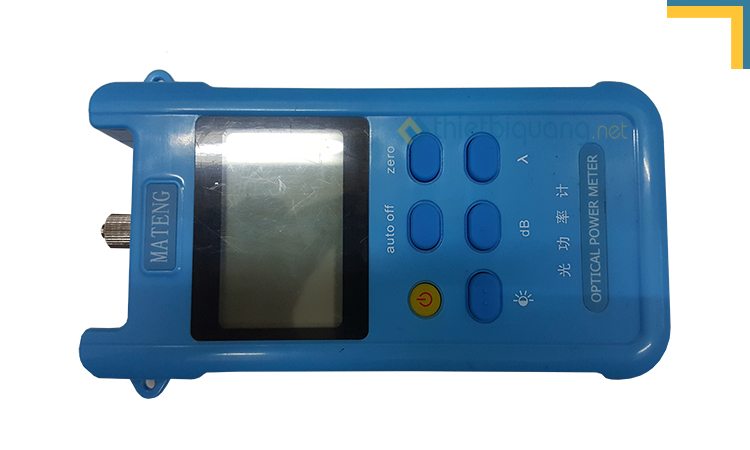

Hình ảnh: Máy đo công suất của sợi quang

Thiết kế của máy đo công suất quang có đầu cảm ứng cải tiến, giác nối hõ trợ cổng FC/SC/ST. Có tính năng tự động tính toán khoảng cách và công suất quang. Màn hình hiển thi rõ nét tương tác tối với người dùng, quá trình sử dụng lâu dài tiêu hao năng lượng thấp.

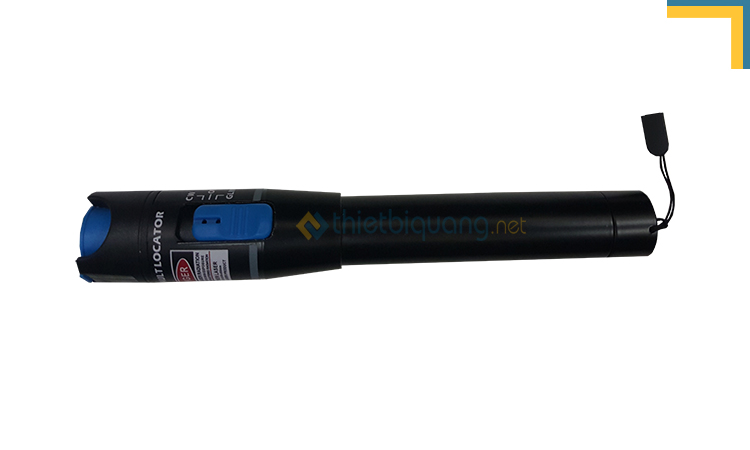

Hình ảnh: Bút soi quang sử dụng đèn Laser

Bút soi quang, chúng được thiết kế đặc biệt dành cho các nhân viện thi công cáp quang để kiểm tra lỗi của cáp quang.Bút soi quang sử dụng các tín hiệu đèn laser để soi sợi dây cáp quang nhằm phát hiện các sự cố với cáp quang, ví dụ để tìm ra các điểm ngắt, ngoài ra nó cũng có thể tìm ra lỗi trong một vùng chết OTDR.Nếu khi soi đèn không thông ở đầu bên kia đồng nghĩa với việc cáp quang của bạn đã bị đứt ở 1 đoạn nào đó. Bút soi quang hoạt động ở chế độ CW và Pulsed với công suất ra không đổi , có cảnh báo khi nguồn năng lượng (Pin) thấp.Hiện tại bút soi quang có 2 loại chính đó là loại bút có thể soi được ở khoảng cách 10km và một loại khác là 20km.Với thiết kế tinh tế nhỏ gọn dạng bút sử dụng năng lượng pin nên dễ dàng sử dụng và thay thế năng lượng. Đi cùng đó là chất lượng ổn định có thể hoạt động liên tục 50 giờ với nhiệt độ bảo quản và làm việc ổn định.

Hình ảnh: Kìm tuốt vỏ sợi quang đa năng CF3 3 lỗ

Kìm tuốt sợi quang CFS 3 lỗ (3 lỗ tuốt sợi cáp quang) được thiết kế tay cầm có bao bọc cao su êm ái dễ cầm nắm, tạo cảm giác dễ chịu cho người sử dụng.Là một loại kìm tuốt sợi quang đa chức năng loại kìm này chủ yếu được dùng để tuốt sợi quang có đường kính lớp vỏ bọc 250 µm, 900 µm và một loại khác đó là 3.0mm.Lưỡi kìm được làm từ vật liệu thép chống gỉ cứng cáp có độ bền rất cao.Các lỗ tuốt sợi cáp quang ở phần đầu của kìm được thiết kế chuẩn chỉnh, chính xác không làm sử mẻ các sợi quang.

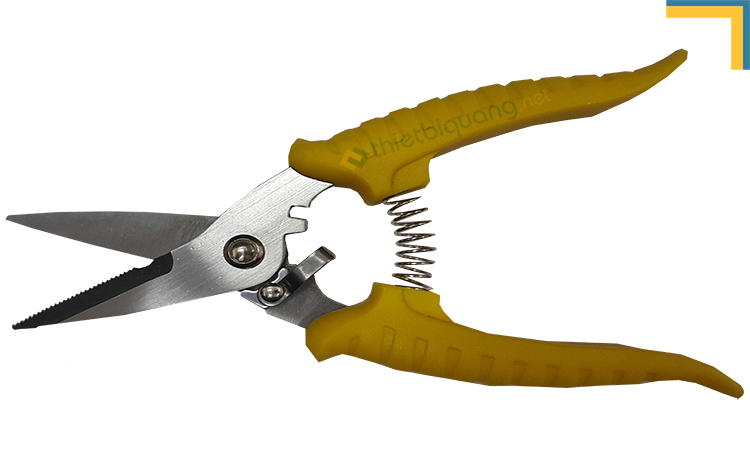

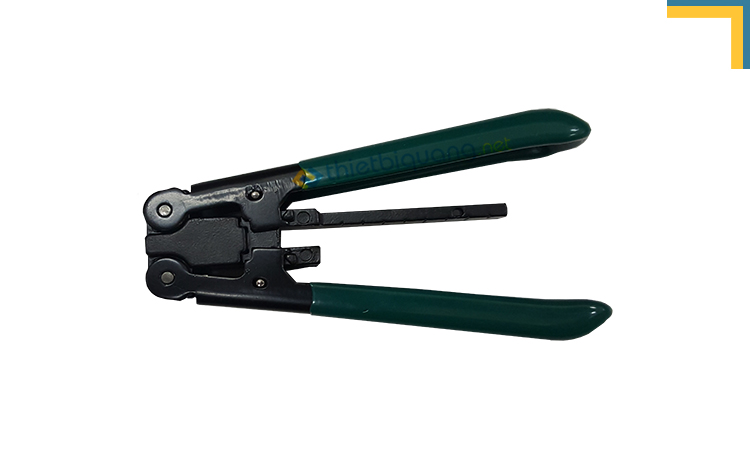

Hình ảnh: Kìm tuốt cáp thuê bao quang

Kìm tuốt cáp thuê bao quang được sử dụng chuyên để bóc tách các lớp vỏ nhựa bên ngoài của dây cáp quang FTTH 1FO, 2FO để lộ ra sợi quang phía bên trong của sợi cáp quang. Cũng như kìm tuốt sợi quang loại kìm tuốt cáp thuể bao này cũng có tay nắm được bao bọc bởi nhựa mềm để tay cầm thoải mái hơn.Các bộ phận tiếp xúc sợi cáp của kìm được làm bằng vật liệu thép cứng cáp có màu đen.Phần quan trọng nhất của cái kìm này đó chính là ống đệm chặt – phần được sử dụng để bóc tách cáp.

Hình ảnh: Kìm cắt sợi Kevlar KC-1

Dao cắt sợi Kevlar KC-1(Kevlar Scissors KC-1) loại dụng cụ này được thiết kế để cắt sợi aramid (hay còn được gọi với cái tên khác là Kevlar) trong sợi cáp quang.Kéo có kích thước nhỏ gọn, chiều dài chỉ vào khoảng 14cm, tay nắm được bọc nhựa để dễ dàng nắm và sử dụng, phần lưỡi sắc bén, hai mặt của kéo được cố định bằng một trục ốc lục giác giúp lưỡi kéo khít và cắt tốt hơn.

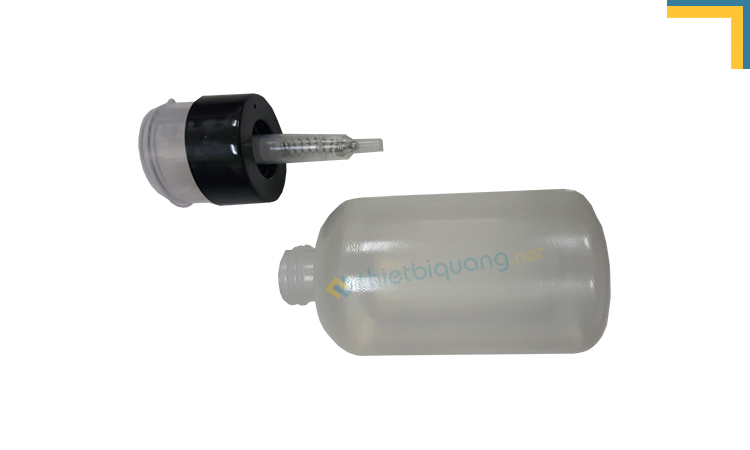

Hình ảnh: Lọ cồn dùng để lau sợi quang

Lọ đựng cồn chống bay hơi, trong mỗi hộp dụng cụ đều có một lọ còn nhỏ được bịt kín để tránh bay hơi, loại cồn này được dùng chủ yếu đề vệ sinh sợi cáp quang (lau sợi cáp quang).
