Bộ chuyển đổi quang điện là một thiết bị quan trọng và không thể thiếu trong thời buổi hiện nay khi mà các nhu cầu truyền tải sử dụng thông tin ngày càng tăng mạnh. Việc sử dụng, lắp đặt thiết bị này đã bao giờ là khó với bạn? Hãy cùng chúng tôi tìm hiểu trong bài viết ngắn dưới đây.
Bộ chuyển đổi quang điện hay còn gọi là converter quang là một trong những sản phẩm công nghệ bùng cháy trong những năm gần đây và được đánh giá là xu thế của hệ thống mạng trong tương lai. Đó là thiết bị chuyển đổi tín hiệu điện thường chạy trên nền cáp đồng sang tín hiệu trên nền cáp quang – ánh sáng và ngược lại từ tín hiệu quang chuyển đổi sang tín hiệu dạng điện.
Có rất nhiều loại bộ chuyển đổi quang điện ( Fiber Optic Media Converter) như: Ethernet, Composite Video, E1, chuẩn nối tiếp ( RS232, RS485, IEA 422), SDI video, SD video, V11, mono Audio, Audio,...

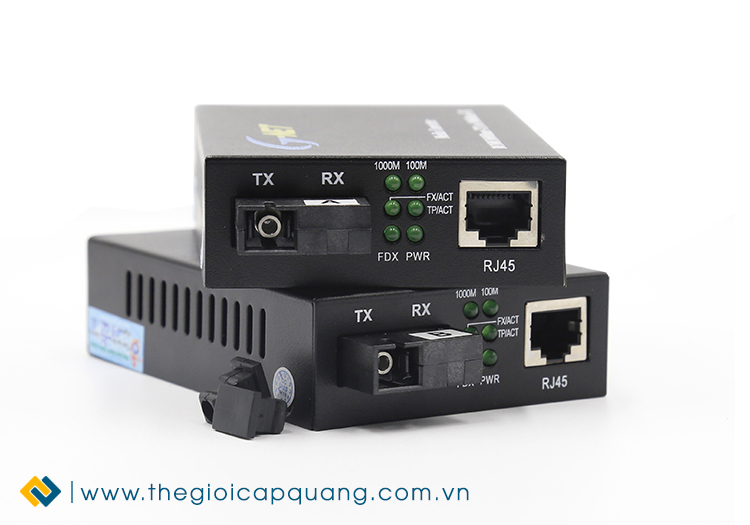

.jpg "Bộ chuyển đổi quang điện hãng G-NET")
Hình ảnh: Bộ chuyển đổi quang điện hãng G-NET
>> Các sản phẩm nổi bật
Converter 2 sợi quang tốc độ 10/100 HHD-120G-20
Converter 1 sợi quang tốc độ 10/100
Converter 2 sơi quang tốc độ 10/100/1000
Converter 1 sợi quang tốc độ 10/100/1000
Converter quang khắc phục những nhược điểm của các chuẩn điện trên nền cáp đồng như tốc độ thấp chỉ với 100 M bit trên giây, khoảng cách truyền ngắn, không vượt quá 100m. Điều này không thể đáp ứng được nhu cầu của con người trong khi muốn mở rộng và phát triển trong lĩnh vực truyền thông công nghệ với những ứng dụng chạy trên PC, video conference, truyền files, truyền hình ảnh, các ứng dụng chạy trên cơ sở dữ liệu thường yêu cầu băng thông lớn hàng trăm Mbps.

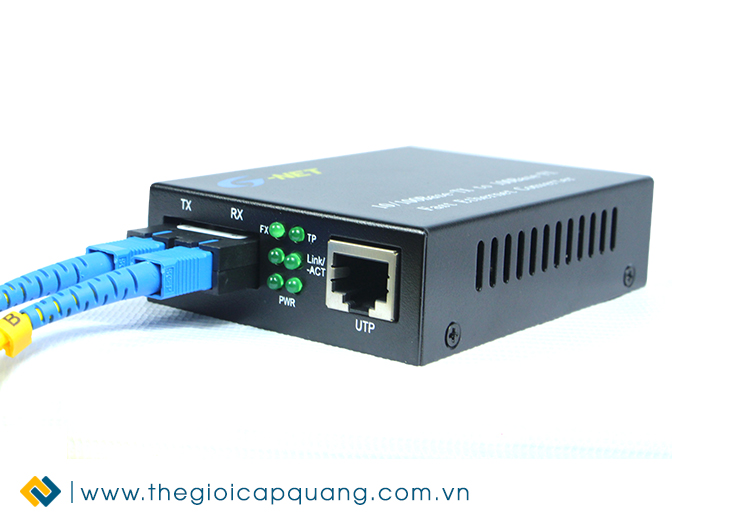

.jpg "Bộ chuyển đổi quang điện 2 sợi quang")
Hình ảnh: Bộ chuyển đổi quang điện 2 sợi quang
Vậy tình huống nào thì bạn nên dùng cáp quang cho truyền thông – có nghĩa là khi nào bạn sử dụng bộ chuyển đổi quang điện? Câu hỏi sẽ được giải đáp ngay sau đây:
+ Bạn nên lắp bộ chuyển đổi quang điện khi kết nối mạng LAN trong nhà máy phạm vi kết nối lớn hơn 100m.
+ Khi thường xuyên phải truyền tín hiệu video trong diện rộng: như hệ thống camera giao thông, hội nghị truyền hình, công nghiệp truyền hình...
+ Khi cần truyền đa ứng dụng: video+ data+audio trên khoảng cách lớn.
Nguyên lý hoạt động của converter quang là gì? Cách sử dụng như thế nào?
Hình ảnh: Cáp quang chỉ truyền sóng ánh sáng nên nhanh, không bị nhiễu và không bị nghe trộm
* Nguyên lý hoạt động
Hiện nay, trên thị trường bộ chuyển đổi quang điện được chia ra làm 2 loại cơ bản đó là bộ chuyển đổi 1 sợi quang ( singlemode) và bộ chuyển đổi 2 sợi quang ( multimode). Trong thành phần của hai loại này còn được chia thêm làm 2 loại nữa để phân biệt tốc độ của đường truyền dẫn tín hiệu là bộ chuyển đổi quang điện 10/100 và bộ chuyển đổi quang 10/100/1000.
Nguyên lý hoạt động của cả hai dòng bộ chuyển đổi quang điện 1 sợi quang và 2 sợi quang khá giống nhau với 1 bên là đầu phát còn bên kia thì nhận.

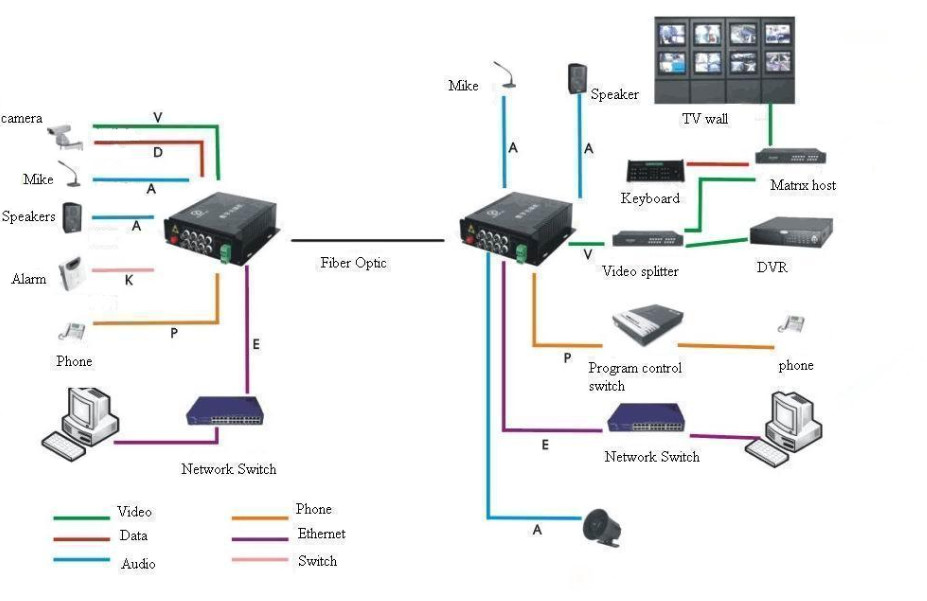

Hình ảnh: Bộ chuyển đổi video quang cho camera quan sát
- Đầu bên phát: 1 bên có sợi cáp đồng ( tín hiệu điện) được cắm vào bộ chuyển đổi quang điện sau đó được converter chuyển đổi thành tín hiệu quang. Đưa ra và truyền đi theo sợ cáp quang single mode tối đa được 120 km.
- Đầu bên này là đầu nhận: có nhiệm vụ là đưa tín hiệu quang vào và converter lại chuyển đổi ngược lại từ tín hiệu quang sang tín hiệu điện và cho ra kết nối với switch hay máy tính.
* Cách sử dụng
Bộ chuyển đổi quang điện là một thiết bị nhỏ với 2 giao diện truyền dẫn: cáp đồng và cáp quang, nó nhận tín hiệu từ môi trường truyền dẫn này ( đồng/ quang), chuyển và truyền sang môi trường truyền dẫn kia ( quang/ đồng).
Về mặt cấu trúc mạng, cáp quang hoạt động ở lớp vật lý ( physical layer) của mô hình 7 lớp OSI, chức năng của nó chỉ đơn thuần là nhận tín hiệu, chuyển tín hiệu ( từ điện sang quang và ngược lại quang sang điện) và truyền tín hiệu đi, dữ liệu đi qua converter quang là “trong suốt” vì vậy nó không can thiệp vào QoS hay chuyển mạch gói layer 3 switching.
Bộ chuyển đổi tín hiệu Ethernet sang quang CAT- 5, CAT – 5E, CAT – 6... ( tín hiệu điện ) sang dạng tín hiệu quang tương thích với cáp sợi quang, ở đầu bên kia của cáp quang, một bộ chuyển đổi quang điện thứ hai sẽ chuyển tín hiệu trở lại định dạng ban đầu ( Ethernet), tóm lại bộ chuyển đổi quang điện – converter quang được dùng theo cặp.
Converter quang là một thiết bị thông dụng như switch/hub trong mạng LAN nội bộ, được sản xuất hàng loạt và chúng tôi nhập cả lô ngàn cái, với 7 năm kinh nghiệm cung cấp thiết bị quang và qua quá trình chọn lựa hãng sản xuất, chúng tôi nhận thấy chất lượng của converter quang G-NET, Optone, 3onedata rất đồng đều, xác suất lỗi rất thấp ( chỉ khoảng 0.3/1000).
Chọn mua thiết bị từ nhà cung cấp chuyên về thiết bị và vật tư phụ kiện mạng cáp quang, điều này sẽ có lợi cho khách hàng trong vấn đề hậu mãi vì công ty chuyên cung cấp thường xuyên có thiết bị để cho khách hàng mượn khi thiết bị có sự cố cà dịch vụ chăm sóc khách hàng tốt.

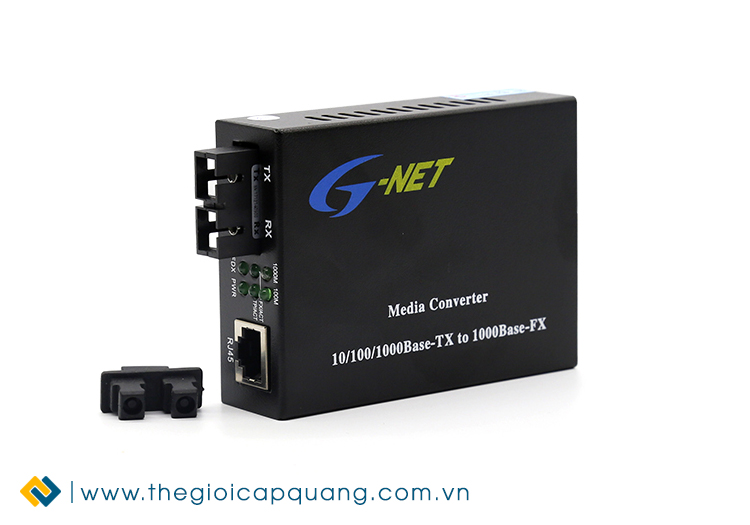

.jpg "Bộ chuyển đổi quang điện hãng G-NET chất lượng tốt")
Hình ảnh: Bộ chuyển đổi quang điện hãng G-NET chất lượng tốt
Đặc biệt, Công ty CP Phát triển Công nghệ Hợp Nhất luôn nhập về sản phẩm và có sẵn trong kho từ vài trăm đến hàng ngàn cái vì vậy giá cực tốt và rất thích hợp để phân phối cho các đại lý, công ty làm dự án, tham giá thầu – chào hàng cạnh tranh.
Qua bài viết trên Hợp Nhất hi vọng bạn sẽ trang bị được những thông tin cần thiết khi chọn mua và sử dụng bộ chuyển đổi quang điện, sự hài lòng của các bạn chính là thành công của chính chúng tôi.
