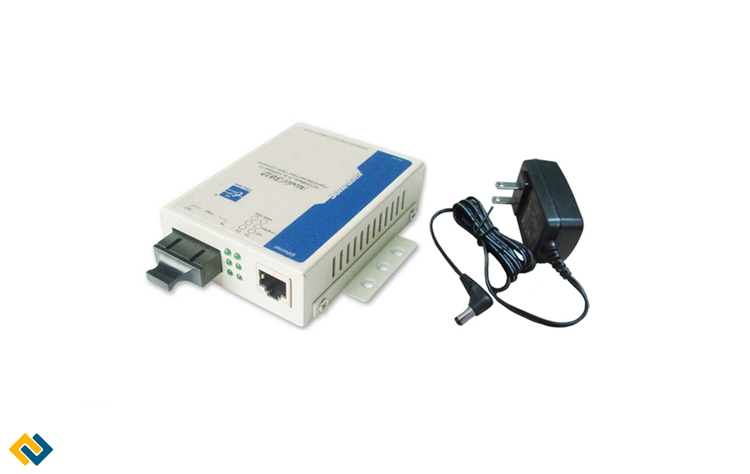

Bộ chuyển đổi Giga Ethernet sang Quang SFP, Bộ chuyển đổi Giga Ethernet sang Quang SFP Model3011

Giới thiệu sản phẩm:

MODEL3011 là bộ chuyển đổi Gigabit Ethernet (10/100/1000M) sang quang SFP. Cung cấp cấp giải pháp quang hóa mạng cáp đồng với chi phí hiệu quả, là lựa chọn hoàn hảo cho việc nâng cấp hệ thống mạng trong tương lai. Khoảng cách truyền tín hiệu bằng cáp quang lên tới 120Km với cáp Single-mode. MODEL3011 có kích thước nhỏ gọn dễ sử dụng, 1 cổng kết nối điện RJ45 sử dụng cáp mạng UTP và 1 cổng kết nối quang SFP sử dụng cáp Multi-mode hoặc Single-mode. MODEL3011 tự động nhận tín hiệu cáp thẳng hoặc cáp chéo, hỗ trợ 2 chế độ Full/Half-duplex. MODEL3011 không cần cấu hình chỉ cần cắm là chạy. Ứng dụng lớn trong FTTx, Giga Ethernet.

Đặc điểm:

1. Chuẩn IEEE802.1 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-TX, IEEE802.3z 1000Base-SX/LX
2. Hỗ trợ tự động kết nối MDI/MDI-X, tự động tương thích 10M/100M/1000M
3. Hỗ trợ full /half duplex, truyền dẫn điểm tới điểm
4. Nguồn vào trên thiết bị 5VDC
5. Với 1 cổng cắm module quang Giga SFP
6. Plug-and-play, cắm là chạy, dễ dàng lắp đặt
7. Có thể cài trong rack 2U 19", 14 khe cắm (RACK2000)

Thông số kỹ thuật:

Chuẩn

IEEE802.1 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-TX, IEEE802.3z 1000Base-SX/LX

Tín hiệu điện

T+, T-, R+, R, GND

Tín hiệu quang

TX, RX

Chế độ làm việc

Truyền dẫn tín hiệu không đồng bộ, điểm tới điểm, Full/Half duplex

Tốc độ cổng điện

Thích ứng 10/100/1000Mbps

Tốc độ cổng quang

1000Mbps/1.25Gbps

Khoảng cách cổng điện

100M/328 ft

Khoảng cách quang

Multi-mode: 2; 5Km hoặc Single-mode 20; 40; 60; 80; 100; 120KM

Loại dây cáp điện

UTP 5 (EIA/TIA 568)

Loại dây cáp quang

Multi-mode 50/125, 62.5/125μm

Bước sóng cổng quang

850nm, 1310nm, 1490nm, 1550nm

Đầu kết nối cổng điện

1 cổng RJ45

Đầu kết nối cổng quang

1 Khe cắm SFP

Điều kiện môi trường

Nhiệt độ hoạt động

-10°C ~ 65°C

Nhiệt độ lưu trữ

-20°C ~ 70°C

Độ ẩm trung bình

5% ~ 95%

Nguồn

Nguồn

5VDC, -48VDC hoặc 110VDC~220VAC

Suy hao

2W

Kích cỡ

L*W*H

94mm*71mm*26mm

Vỏ

Hợp kim

Màu

Trắng

Trọng lượng

230g

Chứng nhận

Thông tin đặt hàng

MODEL3011

1 cổng RJ45 và 1 cổng SFP Giga Ethernet, 5VDC, SFP cài đặt SW3825 serial

Phụ Kiện ( Module SFP sử dụng cho MODEL3011)

SW3825-24

SFP, 0.5Km, 1.25Gbps, Dual Fiber, Multi-mode, 850nm

SW3825-34

SFP, 10Km, 1.25Gbps, Dual Fiber, Single-mode, LC, 1310nm

SW3825-35

SFP, 10Km, 1.25Gbps, Single Fiber, Single-mode, LC, 1310/1550nm

SW3825-44

SFP, 20Km, 1.25Gbps, Dual Fiber, Single-mode, LC, 1550nm

SW3825-45

SFP, 20Km, 1.25Gbps, Single Fiber, Single-mode, LC, 1310/1550nm

SW3825-54

SFP, 40Km, 1.25Gbps, Dual Fiber, Single-mode, LC, 1310nm

SW3825-55

SFP, 40Km, 1.25Gbps, Single Fiber, Single-mode, LC, 1310/1550nm

SW3825-64

SFP, 60Km, 1.25Gbps, Dual Fiber, Single-mode, LC, 1550nm

SW3825-65

SFP, 60Km, 1.25Gbps, Single Fiber, Single-mode, LC, 1490/1550nm

SW3825-74

SFP, 80Km, 1.25Gbps, Dual Fiber, Single-mode, LC, 1550nm

SW3825-75

SFP, 80Km, 1.25Gbps, Single Fiber, Single-mode, LC, 1490/1550nm

SW3825-84

SFP, 100Km, 1.25Gbps, Dual Fiber, Single-mode, LC, 1550nm

SW3825-94

SFP, 120Km, 1.25Gbps, Dual Fiber, Single-mode, LC, 1550nm
