Cách lắp đặt và sử dụng hộp phối quang ODF, Cách lắp và kết nối thiết bị với hộp ODF

Hướng dẫn lắp đặt và sử dụng hộp phối quang ODF

Hộp phối quang ODF một thiết bị quan trọng và có vai trò vô cùng lớn trong việc, bảo vệ và phân phối các mối hàn quang trong các hệ thống mạng viễn thông hiện nay, nhất là khi mà xu hướng mở rộng, sử dụng thiết bị hệ thống công nghệ cao đang được chú trọng.

Tuy nhiên, hộp phối quang có nhiều loại và hiển nhiên cách lắp đặt cũng như sử dụng thiết bị này cũng không hề đơn giản một chút nào. Đặc biết là với những ai chưa tiếp xúc nhiều với dòng sản phẩm này.

Ở bài viết dưới đây thegioicapquang sẽ giúp các bạn tìm hiểu những khó khăn trên.

Cách lắp đặt phụ kiện vào trong ODF quang

Hộp phân phối cáp quang sản xuất bởi Unirack được làm từ vật liệu tôn tấm và sơn tĩnh điện chống han rỉ sử dụng hệ thông may đột dập hiện đại từ Nhật Bản. Bởi vậy, các chi tiết góc cạnh của ODF đều rất sắc nét và tinh tế  có tỷ lệ sai số rất rất nhỏ, dễ dàng lắp đặt trong thi công sử dụng.

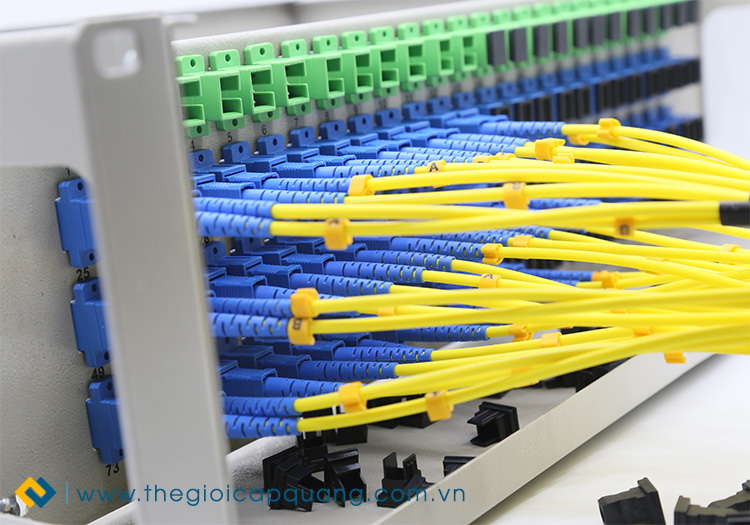

Hình ảnh: Hộp phối quang ODF lắp rack

Để lăp đặt một hộp phối quang ODF hoàn chỉnh bạn sẽ cần có đầy đủ các phụ kiện cần thiết như:

- Vỏ hộp phối quang ODF

- Khay hàn cáp quang

- Ống co nhiệt

- Dây hàn cáp quang

- Adapter

- Dây nhảy quang ( SC, LC, FC )

- Converter quang điện

- Ốc vít

Khi đã đầy đủ phụ kiện bạn sẽ thực hiện lắp đặt lần lượt các phụ kiện trên vào thiết bị như:

- Dùng ốc vít để bắt khay hàn quang vào với thân cả ODF quang điện

- Cắm Adapter vào với các khe trên thanh Blank của hộp phối quang ODF, khi cắm xong bạn có thể sử dụng nhiều vít nhỏ để cố định Adapter vào với thanh Blank.

- Dây hàn quang và ống co nhiệt chỉ sử dụng hàn nên cũng chỉ cần bỏ 2 loại phụ kiện này vào bên trong ODF.

Kết nối các thiết bị trong hộp phối quang ODF

Như các bạn cũng đã biết hộp phối quang ODF đươc sử dụng để phân phối các mối hàn cáp quang đến các thiết bị chuyển đổi tín hiệu. Công việc bạn cần làm đó là kết nối các thiết bị này với nhau.

Khi đã hàn cáp quang xong bạn sẽ cắm  các đầu nối dây hàn quang vào với Adapter, ở dây tùy thuộc vào mục đích sử dụng mà bạn sẽ dùng các loại đầu cho thích hợp.

Các mối hàn được cố định trong khay hàn quang và nếu cần thiết bạn có thể sử dụng dây thít để cố định cho chắc.

Ví dụ: Với đầu Adapter SC với bộ chuyển đổi quang điện sẽ dùng dây hàn quang SC và tương tự với các đầu FC, LC.

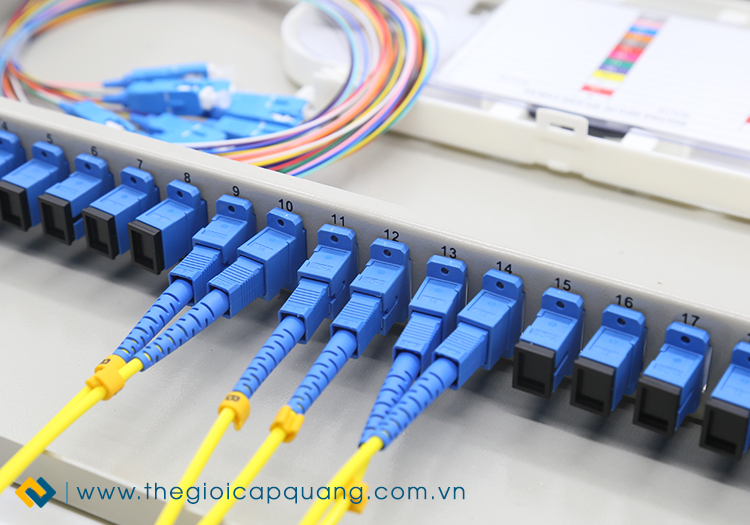

Hình ảnh: Hộp phối quang ODF Unirack

Lưu ý: Đầu cắm Adapter và dây hàn quang là các đầu tiếp xúc làm bằng xứ và có độ suy hao tăng dần sau nhiều lần sử dụng. Mức suy hao tiêu chuẩn để đảm bảo tín hiệu tốt nhất đó là 0,2db do đó hãy hạn chế việc cắm rút đầu cắm nhiều lần.

Cắm dây nhảy quang vào với đầu còn lại của Adapter và kết nối tới các thiết bị chuyển đổi tín hiệu quang điện.

Sau khi đã hoàn tất bạn sẽ thực hiện kiểm tra lại tín hiệu đường truyền qua các đèn LED hiển thị trạng thái.

Trên đây là các công việc bạn cần làm để lắp đặt và sử dụng hộp phối cáp quang. Hi vọng bài viết ngắn này sẽ hữu ích với bạn.

Nếu bạn có những thắc mắc và cần được tư vấn, giúp đỡ hãy liên hệ với chúng tôi 0936 55 9898. Chúng tôi hỗ trợ khách hàng 24/7 tư vấn giải pháp tôi ưu nhất cho khách hàng.
