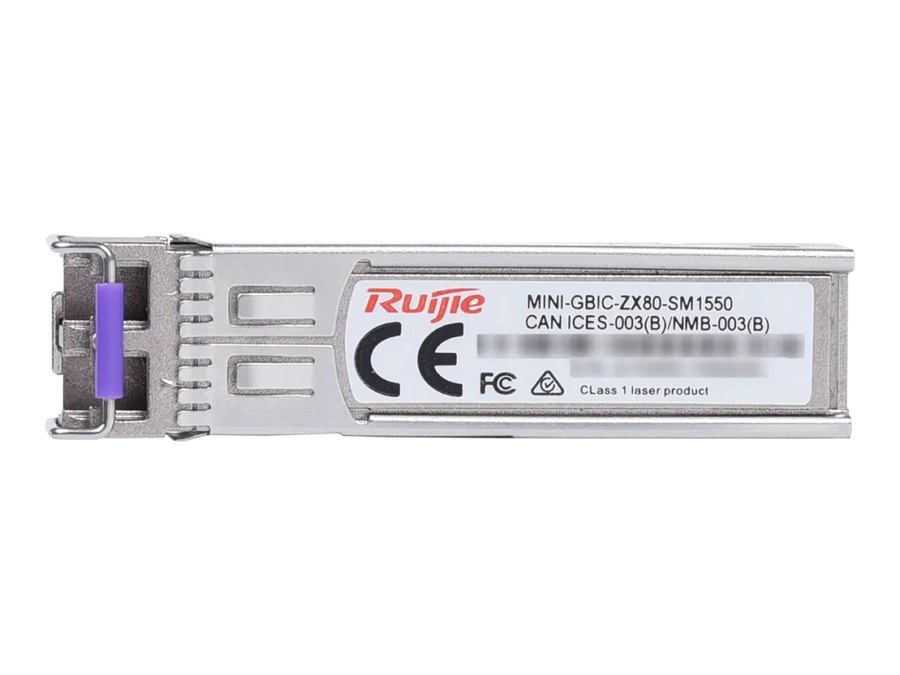

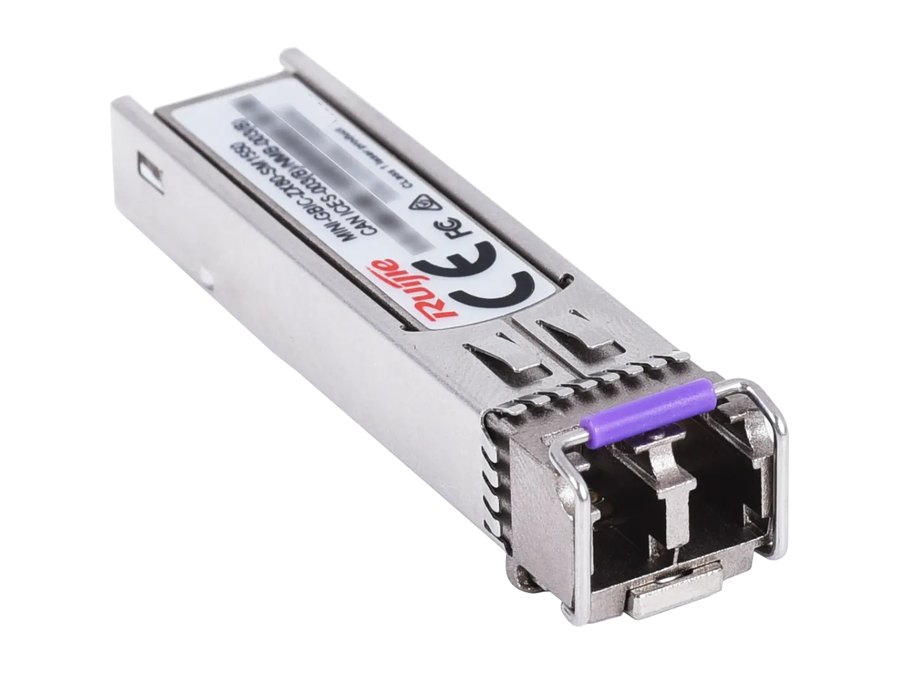

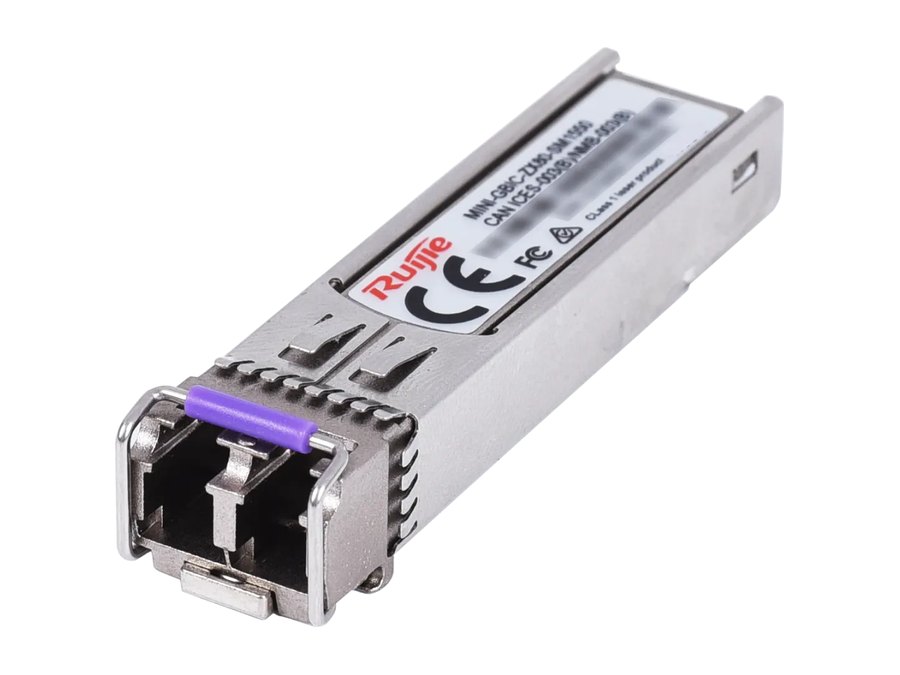

Module quang Ruijie MINI-GBIC-ZX80-SM1550

Mã ZX80 dành cho đường quang nào?

Ruijie đặt các module quang 1G của mình vào mạng data center và mạng campus, làm nhiệm vụ nối tốc độ cao giữa switch, router, máy chủ và card mạng (NIC). Trong nhóm đó, MINI-GBIC-ZX80-SM1550 là module SFP theo đặc tả IEEE 1000BASE-ZX, bước sóng 1550 nm, sợi đơn mode (SMF), đầu LC, liên kết tới 80 km.

Datasheet “RG 1000BASE Series Optical Transceivers” (12/2025) liệt kê mã này ở cột thứ tư bảng “MINI-GBIC Series”; phần Ordering Information gọi là “1G ZX transceiver”, dạng SFP, đầu LC, 80 km trên SMF.

Các khả năng ghi trong datasheet

• 1000BASE-ZX ở 1,25 Gbps: tỷ lệ lỗi bit 1.00E-12.

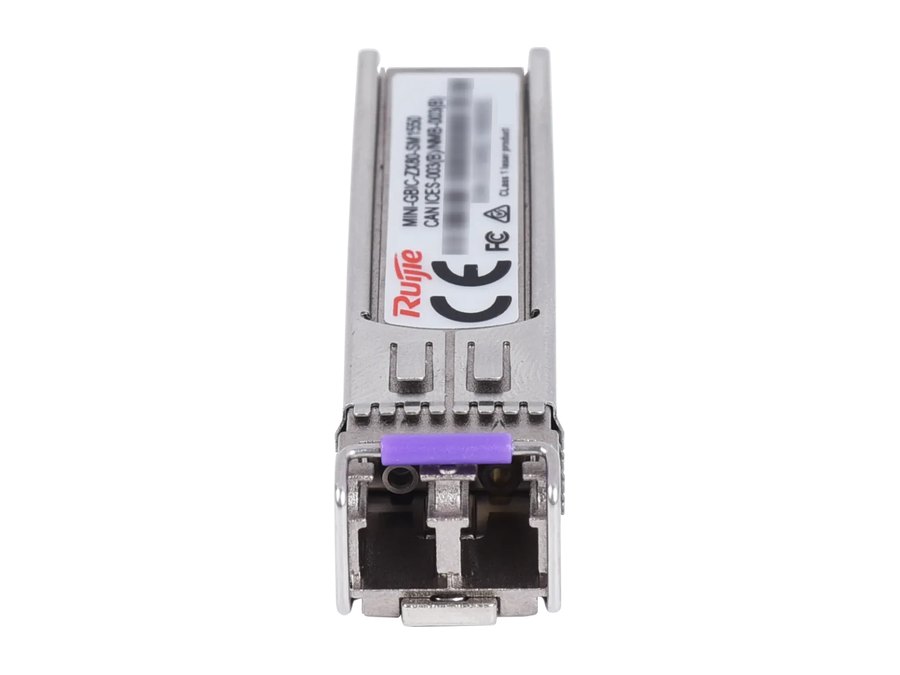

• 80 km trên SMF: đầu Duplex LC, mặt đầu sợi UPC.
• Nguồn sáng DFB 1550 nm: phía thu là PIN.
• DDM/DOM: có (“Yes”).
• Cắm rút nóng: hot swapping giúp bảo trì đơn giản; hãng nêu thêm độ tin cậy cao và tiêu thụ điện thấp.
• Chuẩn áp dụng: IEEE 802.3, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA; tuân thủ RoHS.

Mức công suất quang của ZX80

Datasheet ghi công suất phát trung bình của mã này từ 0 dBm tới 5 dBm, extinction ratio ≥ 9 dB. Độ nhạy thu (OMA) của mã này < −27 dBm, mức quá tải −3 dBm.

Phần Caution trong Installation Guide của switch RG-ES118GS-P-L ghi: module quang có khoảng cách cáp từ 40 km trở lên, khi chạy trên sợi đơn mode ngắn, cần lắp bộ suy hao quang (optical attenuator) để tránh quá tải đầu thu. Tài liệu cũng nhắc module là bộ phát laser, không nhìn thẳng vào cổng, và nên đậy nắp cổng chưa dùng.

Điện năng, kích thước, môi trường

Tiêu thụ ≤ 1,5 W. Vỏ SFP 56,5 mm × 13,5 mm × 8,5 mm (rộng × sâu × cao), nặng 35 g. Vận hành 0–70 °C, độ ẩm 10–90 % RH; bảo quản ở −40…+85 °C, độ ẩm 10–90 % RH.

Bảng thông số MINI-GBIC-ZX80-SM1550

File gốc của Ruijie: datasheet RG 1000BASE Series, bản PDF tháng 12/2025.

ZX80 trong bảng MINI-GBIC: so theo cột

Số liệu lệch giữa các tài liệu

Bảng 6-2 (Installation Guide RG-ES118GS-P-L) ghi ZX80 phát 0 đến 4,7 dBm, thu −22 đến −3 dBm, còn datasheet module ghi phát 0 đến 5 dBm, độ nhạy < −27 dBm; trang này dùng số của datasheet. Bảng 6-4 cùng tài liệu ghi sợi SMF 9/125 µm, cáp tối đa 80 km, trùng với datasheet. Trên trang tiếng Việt của sản phẩm, tiêu đề ghi “1000BASE-SX” và có dòng nổi bật nói dùng một sợi cho cả phát và thu; datasheet ghi 1000BASE-ZX với đầu Duplex LC.

FAQ: MINI-GBIC-ZX80-SM1550

ZX80 chạy được tối đa bao nhiêu km?

80 km trên sợi đơn mode, bước sóng 1550 nm.

Có phải gắn bộ suy hao quang không?

Khi dùng sợi đơn mode ngắn, Caution của Installation Guide RG-ES118GS-P-L hướng dẫn lắp bộ suy hao quang cho module từ 40 km trở lên, để đầu thu không bị quá tải. ZX80 có cự ly 80 km.

Đây là module 1000BASE-ZX hay 1000BASE-SX?

1000BASE-ZX theo datasheet. Tiêu đề trang tiếng Việt viết “1000BASE-SX”, không khớp datasheet.

Module có DDM không?

Có. Datasheet ghi “Yes”, bảng 6-2 của Installation Guide cũng ghi “Yes”.

Laser loại gì, tiêu thụ bao nhiêu?

Laser DFB, điện năng tối đa 1,5 W.

Đặt hàng MINI-GBIC-ZX80-SM1550

Mã này nằm trong mục Modul quang 10/100/1000. Ba mã khác cùng bảng “MINI-GBIC Series” cũng có trên web: MINI-GBIC-LH40-SM1310, MINI-GBIC-LX-SM1310 và MINI-GBIC-SX-MM850. Báo giá: gọi hotline hoặc để lại số điện thoại ở khung gọi lại phía trên.
