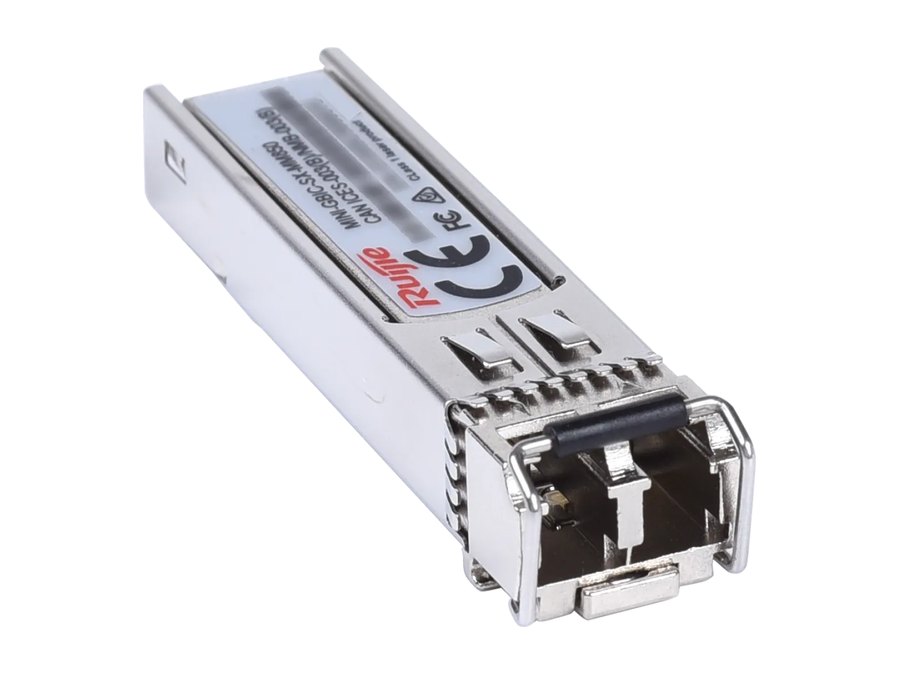

Module quang Ruijie MINI-GBIC-SX-MM850

MINI-GBIC-SX-MM850 được Ruijie dành cho mạng nào?

Phần giới thiệu dòng module quang 1G của Ruijie ghi các module này áp dụng cho mạng data center và mạng campus, nối tốc độ cao giữa switch, router, máy chủ và card mạng (NIC). Trong dòng đó, MINI-GBIC-SX-MM850 là mã chạy sợi multimode: kiểu SFP, theo đặc tả quang IEEE 1000BASE-SX, phát ở 850 nm, cổng LC song công (Duplex LC), đi xa nhất 550 m khi dùng sợi MMF.

Module có trong tài liệu “RG 1000BASE Series Optical Transceivers” (bản tháng 12/2025), thuộc bảng “MINI-GBIC Series” cạnh ba mã sợi đơn mode LX, LH40 và ZX80. Ở mục Ordering Information, hãng tóm tắt mã này là “1G SX transceiver”, kiểu SFP, đầu LC, 550 m trên MMF.

Những gì module SX-MM850 làm được

• Đường quang gigabit: chạy ở 1,25 Gbps theo đặc tả 1000BASE-SX; BER của bảng thông số là 1.00E-12.
• Tối đa 550 m với sợi MMF: mặt đầu sợi kiểu UPC (Ultra Physical Contact).
• Phát bằng VCSEL, thu bằng PIN: bước sóng phát 850 nm.
• Giám sát quang số: ô “Data diagnosis-capable (DDM/DOM)” của mã này ghi “Yes”.
• Thay nóng: mục Product Features nêu hot swapping cho phép bảo trì đơn giản hơn; hãng cũng ghi độ tin cậy cao, điện năng thấp, tuân thủ RoHS.
• Tiêu chuẩn: module đáp ứng SFF-8431, SFF-8432, SFF-8472, IEEE 802.3, SFP+ MSA và RoHS.

Công suất phát, độ nhạy thu và điện năng

Bên phát có công suất trung bình từ −9,5 tới 0 dBm, extinction ratio tối thiểu 9 dB. Bên thu, datasheet ghi độ nhạy (OMA) < −17 dBm, công suất quá tải 0 dBm. Điện năng mỗi module ≤ 1,5 W.

Điều kiện vận hành: 0 °C tới 70 °C, độ ẩm 10 % đến 90 % RH. Khi để kho: −40 °C tới +85 °C, độ ẩm cũng 10 % đến 90 % RH. Kích thước theo thứ tự rộng × sâu × cao là 56,5 mm × 13,5 mm × 8,5 mm; trọng lượng 35 g.

Thông số MINI-GBIC-SX-MM850

Bản gốc của hãng: datasheet RG 1000BASE Series (PDF, tháng 12/2025), gồm cả bảng MINI-GBIC và bảng module BIDI.

So sánh bốn mã MINI-GBIC theo từng cột

Bốn mã giống nhau ở kiểu SFP, 1,25 Gbps, cổng Duplex LC, DDM “Yes”, điện năng ≤ 1,5 W và dải 0–70 °C. Phần khác nhau là đặc tả, bước sóng, loại sợi, cự ly, nguồn phát và các mức công suất quang:

Ghi chú từ tài liệu lắp đặt của hãng

Installation Guide của switch RG-ES118GS-P-L có bảng 6-4 về cáp cho module SFP; dòng của SX-MM850 ghi 275 m cho lõi 62,5/125 µm và 550 m cho lõi 50/125 µm. Phần Caution của tài liệu này nhắc module quang là bộ phát laser nên không nhìn thẳng vào, và các cổng chưa dùng cần được đậy nắp cho sạch.

Một số tài liệu ghi lệch nhau; trang này lấy số của datasheet module. Bảng 6-2 trong cùng Installation Guide ghi DDM “No”, phát −9,5 đến −3 dBm, trong khi datasheet module ghi DDM “Yes”, phát −9,5 đến 0 dBm. Bản datasheet RG-S2915-L Series, ở bảng Optical Transceivers, ghi “500 m over MMF” cho mã này, còn datasheet module ghi 550 m.

Hỏi đáp về MINI-GBIC-SX-MM850

Cự ly tối đa của module này là bao nhiêu?

550 m với sợi multimode theo datasheet module. Installation Guide RG-ES118GS-P-L ghi riêng theo lõi: 275 m (62,5/125 µm) và 550 m (50/125 µm).

Module này theo chuẩn 1000BASE-SX hay 1000BASE-SR?

Datasheet viết module “aligned to IEEE 1000BASE-SX”, bảng đặt hàng gọi là “1G SX transceiver”. Đoạn mô tả trên trang tiếng Việt của hãng lại viết 1000BASE-SR; bài theo datasheet.

Có giám sát quang DDM không?

Có. Datasheet ghi “Data diagnosis-capable (DDM/DOM): Yes” cho cả bốn mã MINI-GBIC chạy sợi quang.

Cần sợi và đầu nối loại nào?

Sợi MMF đa mode, cổng Duplex LC, mặt đầu UPC, làm việc ở 850 nm.

Điện năng và dải nhiệt độ ra sao?

Không quá 1,5 W mỗi module; vận hành 0–70 °C, để kho −40…+85 °C.

Báo giá và đặt hàng

Module nằm trong mục Modul quang 10/100/1000 của web. Ba mã sợi đơn mode cùng bảng “MINI-GBIC Series” trong datasheet là MINI-GBIC-LX-SM1310 (10 km), MINI-GBIC-LH40-SM1310 (40 km) và MINI-GBIC-ZX80-SM1550 (80 km). Cần báo giá theo số lượng, quý khách gọi hotline hoặc để lại số điện thoại ở khung yêu cầu gọi lại phía trên.
