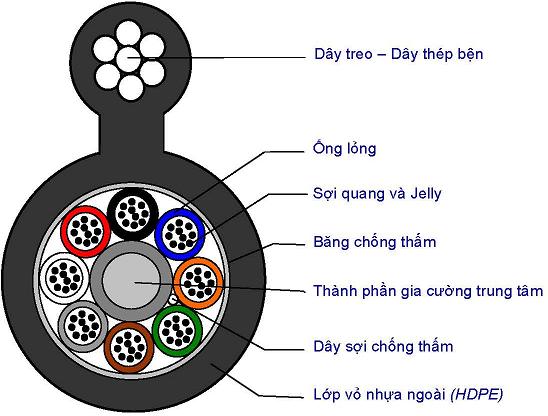

Cáp quang Singlemode 8core/ 8FO

Số sợi quang

Đường kính trung bình của cáp

(mm)

Trọng lượng

(kg/km)

Bán kính uốn cong nhỏ nhất

(mm)

Có tải

Không tải

31-60

9.9

142.1-145.3

220

110

61~72

10.5

158.5~161

235

117

73~96

12.2

191.8-194

260

130

97~144

15.5

282.8~287.7

331

166

ĐẶC TÍNH

PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN

Khả năng chịu căng

# Phương pháp thử: IEC 60794-1-2-E1

- Đường kính trục cuốn: 30D (D = đường kính cáp)

- Tải thử lớn nhất: 610kg

- Tải thử liên tục : 215kg

# Chỉ tiêu:

- Độ căng của sợi:£0.6% tải lớn nhất

- Tăng suy hao:£0.1 dBtải liên tục

Khả năng chịu ép

# Phương pháp thử: IEC 60794-1-2-E3

- Lực thử: 1100 N/50 mm trong 10 phút

- Số điểm thử: 1

# Chỉ tiêu

- Tăng suy hao:£0.10 dB

- Cáp không bị vỡ vỏ, đứt sợi

Khả năng chịu va đập

# Phương pháp thử: IEC 60794-1-2-E4

- Độ cao của búa: 100 cm

- Trọng lượng búa: 1 kg (10N)

- Đầu búa có đường kính: 25 mm

- Số điểm thử: 10 điểm (cách nhau 10 cm dọc theo chiều dài cáp)

# Chỉ tiêu

- Độ tăng suy hao :£0.10 dB

- Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu uốn cong

# Phương pháp thử: IEC 60794-1-2-E6

- Đường kính trục uốn: 20D (D = đường kính cáp)

- Góc uốn :±90°

- Số chu kỳ : 25 chu kỳ

# Chỉ tiêu

- Độ tăng suy hao :£0.10 dB

- Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu xoắn

# Phương pháp thử: IEC 60794-1-2-E7

-Chiều dài thử xoắn: 2m

-Số chu kỳ: 10 chu kỳ

-Góc xoắn:±180°

# Chỉ tiêu sau khi hoàn thành phép thử

-Độ tăng suy hao:£0.10 dB

-Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu nhiệt

# Phương pháp thử: IEC 60794-1-2-F1

-Chu trình nhiệt: 23°C®-30°C®+60°C®23°C

-Thời gian tại mỗi nhiệt độ : 24 giờ

# Chỉ tiêu

-Độ tăng suy hao:£0.1 dB/km

Thử độ chẩy của hợp chất độn đầy

# Phương pháp thử: IEC 60794-1-E14

- Chiều dài mẫu thử: 0.3 m một đầu đã tuốt vỏ cáp xấp xỉ 80mm và treo ngược trong buồng thử.

- Thời gian thử : 24 giờ

- Nhiệt độ thử : 60°C

# Tiêu chuẩn

- Chất độn đầy ở mẫu thử không bị chẩy rơi xuống

- Các sợi quang ở ống lỏng vẫn giữ nguyên vị trí không bịrơi

Khả năng chống thấm

# Phương pháp thử: IEC 60794-1-F5

-Chiều dài mẫu: 3m

-Chiều cao cột nước: 1m

-Thời gian thử: 24 giờ

# Tiêu chuẩn

-Nước không bị thấm qua mẫu thử

THÔNG SỐ KỸ THUẬT

CHỈ TIÊU

Loại vỏ

Nhựa HDPE màu đen chịu lực, chống gặm nhấm, ăn mòn và phóng điện

Khoảng vượt tối đa

100m

Điện áp đường dây đi chung tối đa

35kV/m

Tải trọng cho phép lớn nhất khi lắp đặt

3.5kN

Tải trọng cho phép lớn nhất khi làm việc

2.5kN

Khả năng chịu nén

2000N/10cm

Hệ số dãn nở nhiệt

< 8.2x10^-6/^oC

Độ võng tối đa đối với áp suất gió 95daN/m²

1.5%

Dải nhiệt độ khi lắp đặt

-5^oC ~ 70^oC

Dải nhiệt độ làm việc

-10^oC ~ 70^oC

Độ ẩm tương đối

1~100% không đọng sương

Áp suất gió làm việc tối đa

95 daN/m²

Bán kính uốn cong nhỏ nhất khi lắp đặt

≥186 mm

Bán kính uốn cong nhỏ nhất sau khi lắp đặt

≥93 mm

Khả năng chịu điện áp phóng điện trong khoảng thời gian 5 phút

- 20Kv (đối với điện áp 1 chiều)

- 10Kv (đối với điện áp xoay chiều tần số 50-60Hz)
