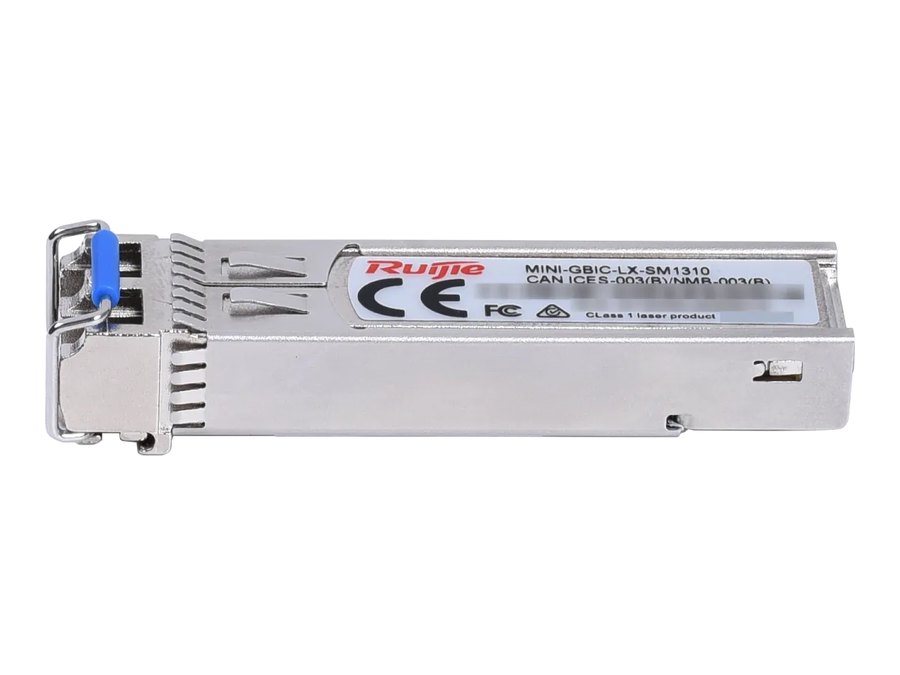

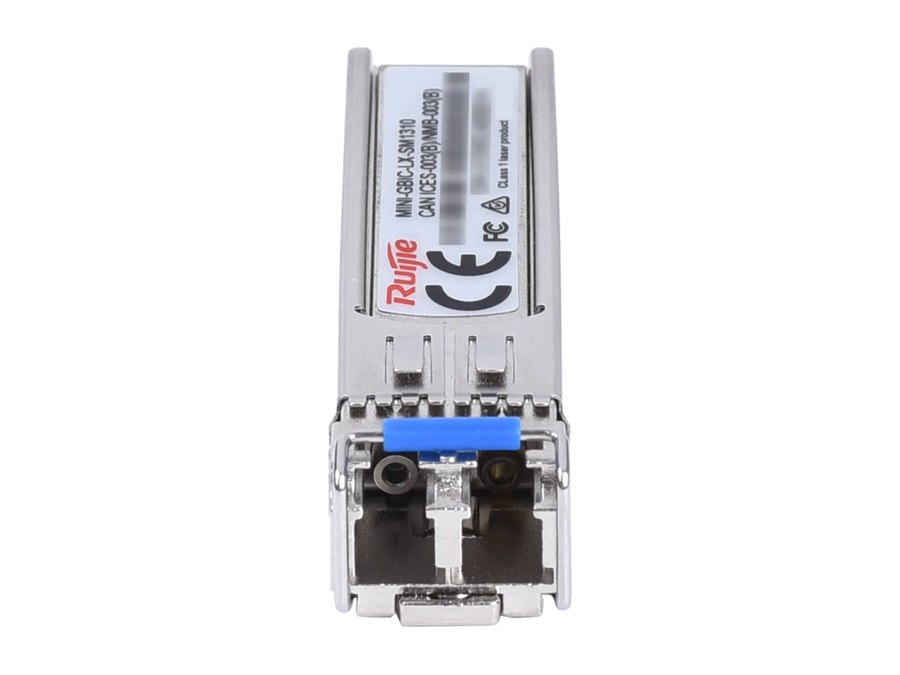

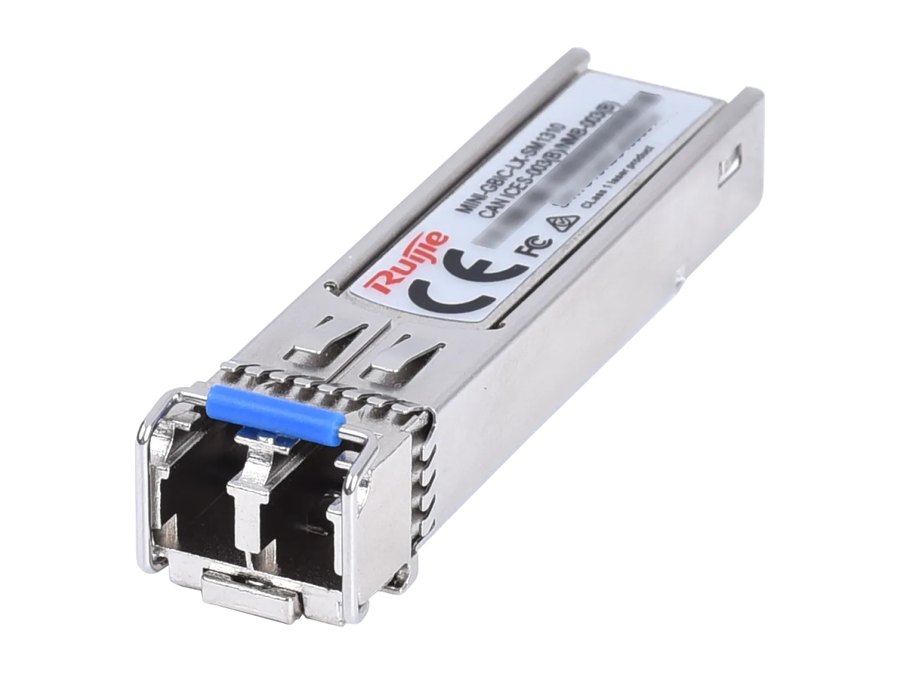

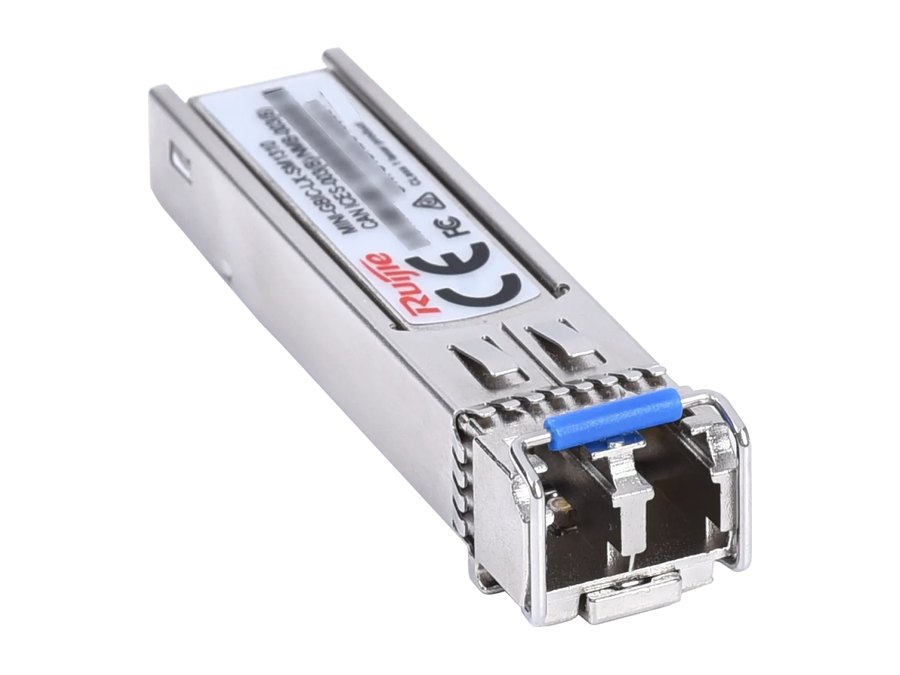

Module quang Ruijie MINI-GBIC-LX-SM1310
- Sản phẩm chính hãng ®
- Mã sản phẩm: #9016
- Tình trạng: Có hàng
- Hà Nội: 024.35511222 - HCM: 028.62959899
- Số di động: 0936 559898 (Hỗ trợ 24/7)
- Nhận báo giá: thegioicapquang@gmail.com
Thông tin sản phẩm
Module LX 1310 nm này nằm ở đâu trong mạng?
Ruijie giới thiệu dòng transceiver 1G của mình cho hai môi trường: mạng data center và mạng campus, nơi cần nối tốc độ cao giữa switch, router, máy chủ và card mạng (NIC). MINI-GBIC-LX-SM1310 là module SFP của dòng đó dành cho sợi đơn mode (SMF): đặc tả quang IEEE 1000BASE-LX, bước sóng 1310 nm, cổng LC song công, chiều dài liên kết tới 10 km.
Trong datasheet “RG 1000BASE Series Optical Transceivers” (tháng 12/2025), mã LX đứng ở cột thứ hai của bảng “MINI-GBIC Series”. Bảng đặt hàng mô tả nó là “1G LX transceiver”, dạng SFP, đầu LC, 10 km trên SMF.
Khả năng chính của MINI-GBIC-LX-SM1310
- Liên kết 1000BASE-LX: tốc độ dữ liệu 1,25 Gbps, tỷ lệ lỗi bit theo bảng 1.00E-12.
- Sợi đơn mode, 10 km: loại cáp “SMF”, đầu Duplex LC, mặt đầu sợi UPC.
- Laser DFB ở 1310 nm: bộ thu loại PIN.
- Chẩn đoán DDM/DOM: datasheet đánh dấu “Yes”.
- Hot swapping: hãng nêu khả năng cắm nóng giúp bảo trì gọn, kèm độ tin cậy cao và tiêu thụ điện thấp.
- Chuẩn và quy định: IEEE 802.3, SFP+ MSA, SFF-8472, SFF-8431, SFF-8432, RoHS.
Mức quang phía phát và phía thu
Laser của mã LX phát với công suất trung bình thấp nhất −11 dBm, cao nhất −3 dBm; extinction ratio không dưới 9 dB. Bộ thu có độ nhạy (OMA) < −19 dBm và ngưỡng quá tải −3 dBm. Các số này nằm trong hai mục “Transmitter Optical Parameters” và “Receiver Optical Parameters” của datasheet.
Điện năng, kích thước, môi trường
Module tiêu thụ ≤ 1,5 W. Thân SFP đo 56,5 mm (rộng) × 13,5 mm (sâu) × 8,5 mm (cao), nặng 35 g. Dải vận hành 0–70 °C với độ ẩm 10–90 % RH; lưu kho ở −40 °C đến +85 °C, cùng mức độ ẩm 10–90 % RH.
Bảng thông số kỹ thuật
| Hạng mục | MINI-GBIC-LX-SM1310 |
|---|---|
| Kiểu module | SFP, đầu Duplex LC |
| Đặc tả | IEEE 1000BASE-LX |
| Data rate | 1,25 Gbps |
| Sợi quang | Đơn mode (SMF) |
| Chiều dài liên kết | 10 km |
| Bước sóng | 1310 nm |
| Laser / bộ thu | DFB / PIN |
| Mặt đầu sợi | UPC |
| Phát trung bình | −11 dBm đến −3 dBm |
| Extinction ratio | tối thiểu 9 dB |
| Độ nhạy thu (OMA) | < −19 dBm |
| Quá tải (AVG) | −3 dBm |
| Tỷ lệ lỗi bit | 1.00E-12 |
| DDM/DOM | Yes |
| Điện năng | ≤ 1,5 W |
| Vận hành | 0–70 °C, 10–90 % RH |
| Lưu kho | −40…+85 °C, 10–90 % RH |
| Kích thước (R × S × C) | 56,5 × 13,5 × 8,5 mm |
| Trọng lượng | 35 g |
Xem bảng gốc tại datasheet RG 1000BASE Series bản PDF (12/2025).
Đặt cạnh các mã MINI-GBIC khác
Hai bảng dưới lấy số từ cùng bảng “MINI-GBIC Series”. LX và LH40 cùng bước sóng 1310 nm trên sợi đơn mode; SX dùng sợi đa mode, ZX80 dùng 1550 nm.
| Thông số | MINI-GBIC-LX-SM1310 | MINI-GBIC-LH40-SM1310 |
|---|---|---|
| Đặc tả | 1000BASE-LX | 1000BASE-LH |
| Cự ly | 10 km | 40 km |
| Phát (AVG) | −11…−3 dBm | −5…0 dBm |
| Độ nhạy thu | < −19 dBm | < −23 dBm |
| Quá tải | −3 dBm | −3 dBm |
| Thông số | MINI-GBIC-SX-MM850 | MINI-GBIC-ZX80-SM1550 |
|---|---|---|
| Đặc tả | 1000BASE-SX | 1000BASE-ZX |
| Sợi / bước sóng | MMF / 850 nm | SMF / 1550 nm |
| Cự ly | 550 m | 80 km |
| Laser | VCSEL | DFB |
| Phát (AVG) | −9,5…0 dBm | 0…5 dBm |
| Độ nhạy thu | < −17 dBm | < −27 dBm |
Tài liệu lắp đặt của Ruijie nói gì về mã LX
Bảng 6-4 trong Installation Guide của switch RG-ES118GS-P-L ghi MINI-GBIC-LX-SM1310 dùng đầu LC, sợi SMF lõi 9/125 µm, khoảng cách cáp tối đa 10 km. Mục Caution của tài liệu nhắc: module quang là bộ phát laser, không nhìn thẳng vào; cổng chưa dùng nên đậy nắp để giữ sạch.
Bảng 6-2 của cùng tài liệu ghi mã LX có DDM “No”, ánh sáng phát −9,5 đến −3 dBm, ánh sáng thu −20 đến −3 dBm; datasheet module lại ghi DDM “Yes”, phát −11 đến −3 dBm, độ nhạy < −19 dBm. Trang này giữ số của datasheet. Dòng tiêu đề trên trang tiếng Việt của sản phẩm ghi “1000BASE-SX”, còn đoạn mô tả và datasheet ghi 1000BASE-LX; bài theo datasheet.
Câu hỏi thường gặp
MINI-GBIC-LX-SM1310 đi được bao xa?
Tối đa 10 km trên sợi đơn mode, theo datasheet và cả bảng cáp của Installation Guide (lõi 9/125 µm).
Mã này là 1000BASE-LX hay 1000BASE-SX?
1000BASE-LX. Datasheet và đoạn mô tả đều ghi LX; riêng dòng tiêu đề trên trang tiếng Việt của hãng viết “1000BASE-SX”.
Module dùng bước sóng nào, laser loại gì?
1310 nm, laser DFB, bộ thu PIN.
Có hỗ trợ DDM không?
Datasheet ghi “Yes”. Bảng 6-2 của Installation Guide RG-ES118GS-P-L ghi “No”; bài theo datasheet.
Mức tiêu thụ điện bao nhiêu?
Không quá 1,5 W.
Mua MINI-GBIC-LX-SM1310
Mã này thuộc mục Modul quang 10/100/1000. Cùng bảng “MINI-GBIC Series” của datasheet còn có MINI-GBIC-SX-MM850 cho sợi đa mode, cùng MINI-GBIC-LH40-SM1310 (40 km) và MINI-GBIC-ZX80-SM1550 (80 km, 1550 nm). Báo giá theo số lượng: gọi hotline hoặc để lại số điện thoại ở khung yêu cầu gọi lại phía trên.
