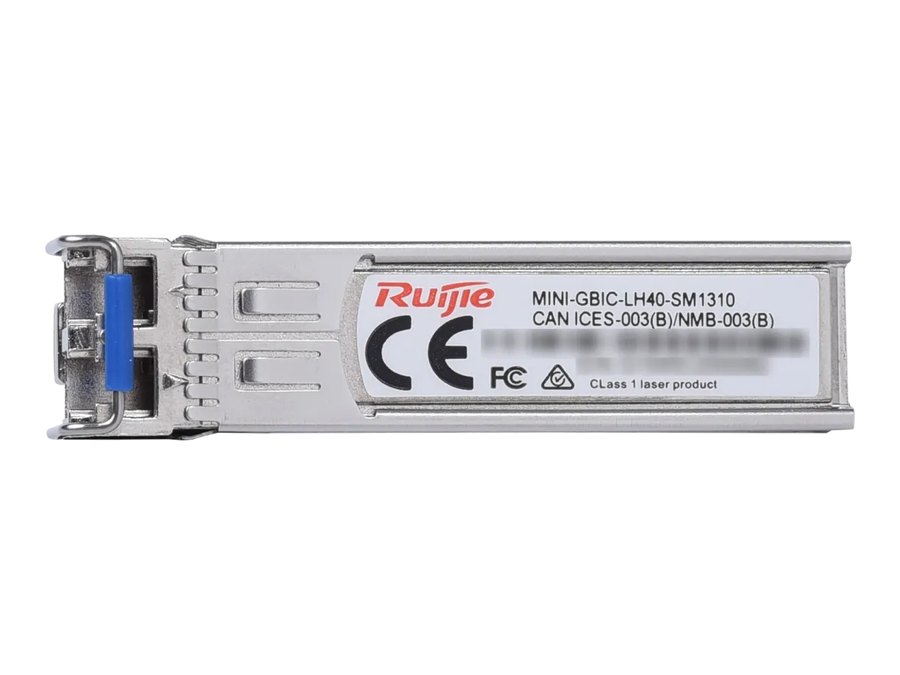

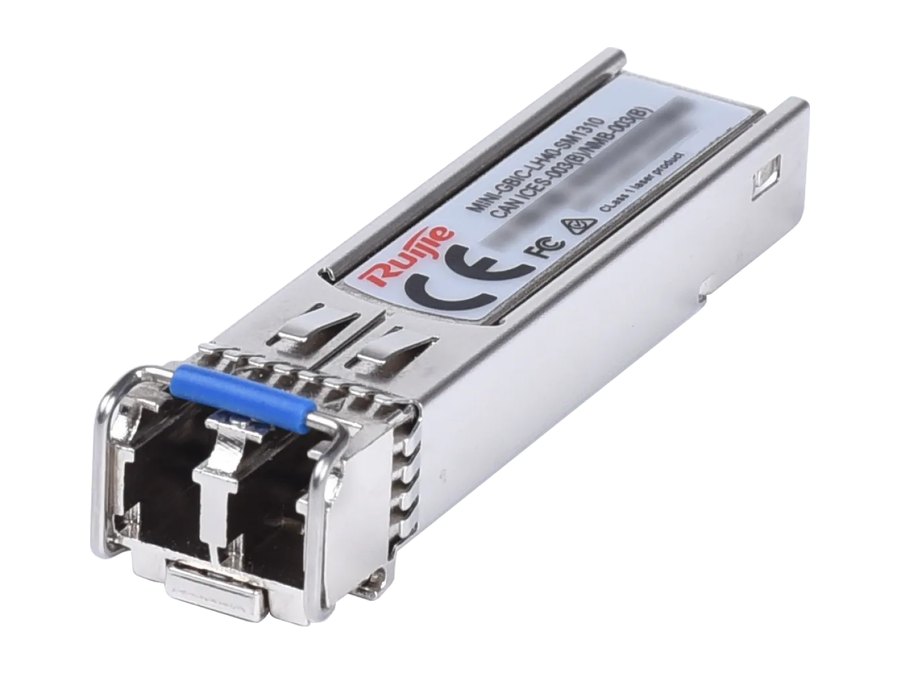

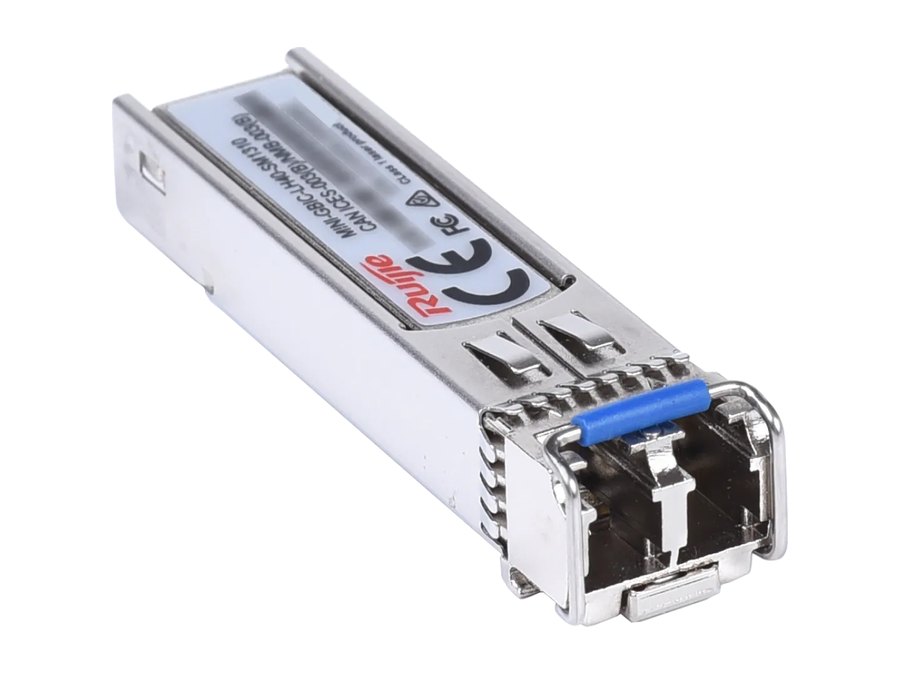

Module quang Ruijie MINI-GBIC-LH40-SM1310

MINI-GBIC-LH40-SM1310: SFP 1G cho tuyến quang 40 km

MINI-GBIC-LH40-SM1310 là transceiver SFP của Ruijie bám theo đặc tả quang IEEE 1000BASE-LH, chạy sợi đơn mode (SMF) ở bước sóng 1310 nm qua đầu LC, cho liên kết dài tới 40 km. Theo phần tổng quan của datasheet, các module quang 1G của hãng dành cho mạng data center và mạng campus, nối tốc độ cao giữa switch, router, máy chủ và card mạng NIC.

Mã này có mặt trong bảng “MINI-GBIC Series” của tài liệu “RG 1000BASE Series Optical Transceivers” (12/2025); mục Ordering Information gọi nó là “1G LH transceiver”, kiểu SFP, đầu LC, 40 km trên SMF.

Việc module LH40 đảm nhận

• Truyền gigabit theo 1000BASE-LH: data rate 1,25 Gbps; BER 1.00E-12.

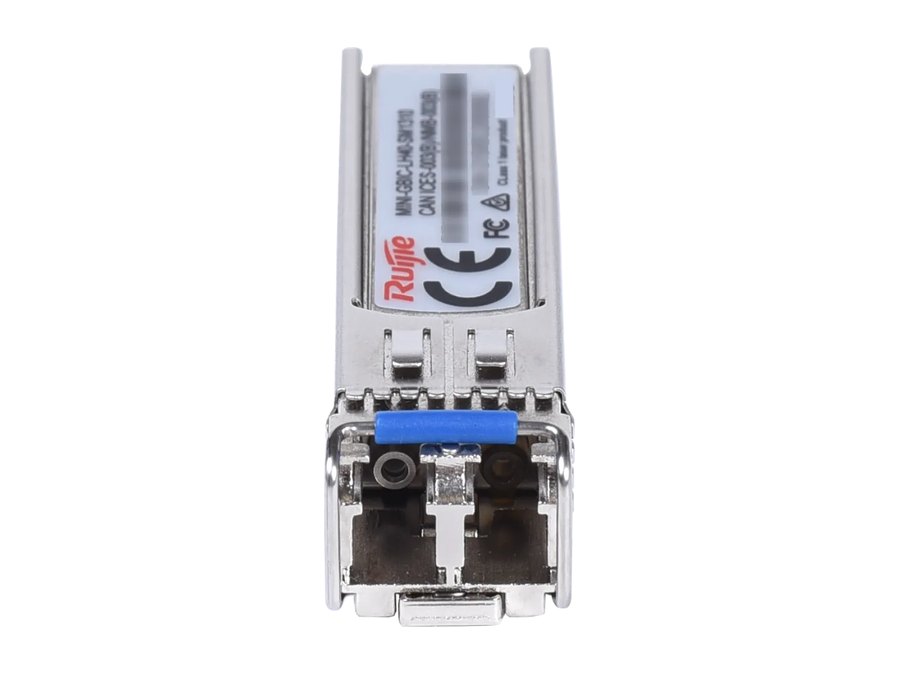

• Cự ly 40 km trên sợi đơn mode: cổng Duplex LC, mặt đầu sợi UPC.
• Quang học: laser DFB 1310 nm ở phía phát, bộ thu PIN.
• Theo dõi trạng thái quang: DDM/DOM “Yes”.
• Bảo trì: hãng nêu khả năng hot swapping giúp bảo trì đơn giản, cùng độ tin cậy cao và điện năng thấp.
• Tuân thủ: RoHS, SFP+ MSA, IEEE 802.3, SFF-8431, SFF-8432, SFF-8472.

Công suất quang và lưu ý bộ suy hao

Datasheet ghi công suất phát trung bình của LH40 nằm giữa −5 dBm và 0 dBm, extinction ratio từ 9 dB trở lên. Độ nhạy thu (OMA) < −23 dBm; quá tải quang ở −3 dBm.

Installation Guide của switch RG-ES118GS-P-L có mục Caution áp cho module quang có khoảng cách cáp từ 40 km trở lên (gồm cả 40 km): khi dùng sợi đơn mode ngắn, cần lắp bộ suy hao quang (optical attenuator) để tránh quá tải phía thu. Cùng mục đó nhắc không nhìn thẳng vào module vì đây là bộ phát laser, và đậy nắp các cổng chưa dùng cho sạch.

Điện năng và môi trường vận hành

Mỗi module tiêu thụ tối đa 1,5 W. Nhiệt độ vận hành 0 °C đến 70 °C, độ ẩm 10 % đến 90 % RH; lưu kho từ −40 °C tới +85 °C, độ ẩm 10–90 % RH. Kích thước 56,5 × 13,5 × 8,5 mm (W × D × H), khối lượng 35 g.

Thông số MINI-GBIC-LH40-SM1310 theo datasheet

Tài liệu gốc: datasheet RG 1000BASE Series (PDF, 12/2025).

LH40 so với các mã MINI-GBIC còn lại

Số trong hai bảng lấy từ các cột tương ứng của bảng “MINI-GBIC Series” trong cùng datasheet.

Chỗ các tài liệu của hãng ghi khác nhau

Bảng 6-2 trong Installation Guide RG-ES118GS-P-L ghi LH40 phát −2 đến 3 dBm, thu −22 đến −3 dBm; datasheet module ghi phát −5 đến 0 dBm, độ nhạy < −23 dBm. Bảng 6-4 của tài liệu đó ghi sợi SMF lõi 9/125 µm, cáp tối đa 40 km, khớp datasheet. Trang tiếng Việt của sản phẩm có tiêu đề ghi “1000BASE-SX” và một dòng nổi bật về việc dùng một sợi cho cả phát và thu; datasheet ghi mã này là 1000BASE-LH, đầu Duplex LC. Bài này theo datasheet.

Hỏi nhanh về MINI-GBIC-LH40-SM1310

Module đi được bao xa và trên sợi gì?

Tới 40 km trên sợi đơn mode SMF, bước sóng 1310 nm, đầu Duplex LC.

Đường quang ngắn có cần bộ suy hao không?

Phần Caution của Installation Guide RG-ES118GS-P-L hướng dẫn lắp bộ suy hao quang cho module có khoảng cách cáp từ 40 km trở lên khi dùng sợi đơn mode ngắn, tránh quá tải đầu thu.

LH40 dùng một sợi hay hai sợi?

Datasheet ghi đầu nối Duplex LC. Dòng nổi bật “dùng một sợi cho cả phát và thu” trên trang tiếng Việt không khớp datasheet nên bài không dùng.

Có DDM không?

Có, datasheet và bảng 6-2 của Installation Guide đều ghi “Yes”.

Công suất tiêu thụ là bao nhiêu?

Tối đa 1,5 W.

Liên hệ mua MINI-GBIC-LH40-SM1310

Sản phẩm thuộc mục Modul quang 10/100/1000. Hai mã cùng bảng “MINI-GBIC Series” đã có trên web: MINI-GBIC-LX-SM1310 (10 km) và MINI-GBIC-SX-MM850 (sợi đa mode); mã 80 km ở bước sóng 1550 nm là MINI-GBIC-ZX80-SM1550. Báo giá theo số lượng qua hotline hoặc khung yêu cầu gọi lại phía trên.
