Module quang công nghiệp Ruijie NIS-GE-SFP-20KM-SM1550-BIDI
- Sản phẩm chính hãng ®
- Mã sản phẩm: #9033
- Tình trạng: Có hàng
- Hà Nội: 024.35511222 - HCM: 028.62959899
- Số di động: 0936 559898 (Hỗ trợ 24/7)
- Nhận báo giá: thegioicapquang@gmail.com
Thông tin sản phẩm
Mã BIDI 1550 nm của dòng NIS-GE-SFP
NIS-GE-SFP-20KM-SM1550-BIDI là cột cuối của bảng Specifications trong datasheet “SFP Transceiver Module NIS-GE-SFP Series” mà Ruijie phát hành tháng 11/2023. Ô bước sóng của mã này ghi TX 1550 nm và RX 1310 nm; các ô còn lại cho biết module chạy 1000 Mbps, nhóm chuẩn ghi “Long wavelength/Long distance”, sợi SMF có Core Size 9/125 µm, đầu L/C, cáp dài nhất 20 km và có DDM.
Datasheet không nêu môi trường triển khai cụ thể. Bốn dòng Highlights nói về module SFP nói chung: có hai loại quang và đồng; là thiết bị I/O hỗ trợ cắm rút nóng (hot swapping); cắm vào cổng Ethernet để nối cổng đó tới mạng quang; và do giống một GBIC nhỏ nên còn có tên mini-GBIC.
Các ô datasheet của SM1550-BIDI
- TX / RX: 1550 nm / 1310 nm.
- Max. Cabling Distance: 20 km trên SMF lõi 9/125 µm.
- Rate và đầu nối: 1000 Mbps, L/C.
- DDM: có.
- Nhiệt độ và độ ẩm: Operating Temperature −40…+85 °C, Storage Temperature −40…+85 °C, Relative Humidity 10 % đến 90 % RH (non-condensing).
Phát và thu quang
Transmitter Power ghi −9 dBm ở mức thấp và −3 dBm ở mức cao. Receiver Power ghi −22 dBm ở mức thấp, −3 dBm ở mức cao. Các mục điện năng, kích thước và khối lượng không có trong tài liệu của dòng này.
Bảng thông số kỹ thuật
| Chỉ tiêu | NIS-GE-SFP-20KM-SM1550-BIDI |
|---|---|
| Standard | Long wavelength/ Long distance |
| Rate | 1000 Mbps |
| Bước sóng phát (TX) | 1550 nm |
| Bước sóng thu (RX) | 1310 nm |
| Fiber Type / Core Size | SMF / 9/125 µm |
| Connector Type | L/C |
| Cự ly cáp tối đa | 20 km |
| Transmitter Power | min −9 dBm, max −3 dBm |
| Receiver Power | min −22 dBm, max −3 dBm |
| DDM | Yes |
| Operating / Storage | −40…+85 °C |
| Relative Humidity | 10–90 % RH, non-condensing |
Tài liệu của hãng: NIS-GE-SFP Series datasheet, bản PDF 11/2023.

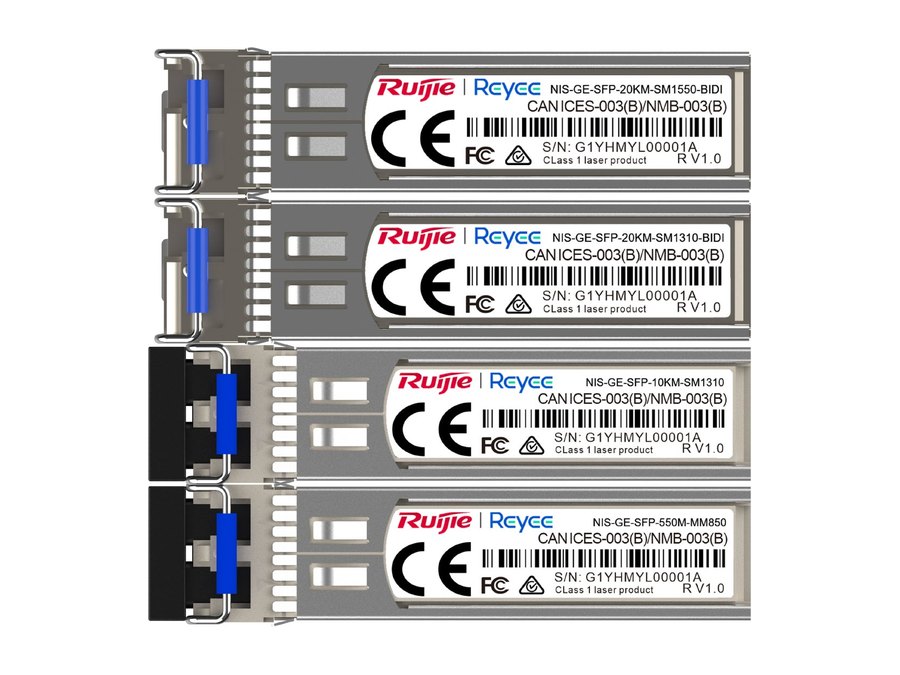

Bốn mã NIS-GE-SFP đặt theo cột
| Thông số | NIS-GE-SFP-20KM-SM1550-BIDI | NIS-GE-SFP-20KM-SM1310-BIDI |
|---|---|---|
| Bước sóng TX | 1550 nm | 1310 nm |
| Bước sóng RX | 1310 nm | 1550 nm |
| Sợi, cự ly | SMF, 20 km | SMF, 20 km |
| Receiver Power | −22…−3 dBm | −22…−3 dBm |
| Thông số | NIS-GE-SFP-550M-MM850 | NIS-GE-SFP-10KM-SM1310 |
|---|---|---|
| Standard | Short wavelength | Long wavelength/ Long distance |
| Bước sóng | 850 nm | 1310 nm |
| Sợi, cự ly | MMF, 550 m | SMF, 10 km |
| Transmitter Power | −9,5…−3 dBm | −9,5…−3 dBm |
Một số câu hỏi
SM1550-BIDI khác SM1310-BIDI ở đâu?
Ở ô Wavelength, mã này ghi TX 1550 / RX 1310, còn mã SM1310-BIDI thì ngược lại. Những ô khác của hai cột (20 km, SMF, mức Transmitter/Receiver Power) ghi như nhau.
Module này đi được bao xa?
Max. Cabling Distance là 20 km, trên SMF.
Có giám sát DDM không?
Có, ô DDM ghi “Yes”.
Làm việc trong dải nhiệt độ nào?
Operating Temperature ghi −40 đến +85 °C; độ ẩm từ 10 % tới 90 % RH.
Báo giá NIS-GE-SFP-20KM-SM1550-BIDI
Sản phẩm nằm trong mục Modul quang 10/100/1000. Các mã cùng datasheet: NIS-GE-SFP-20KM-SM1310-BIDI, NIS-GE-SFP-10KM-SM1310 và NIS-GE-SFP-550M-MM850. Gọi hotline hoặc để lại số điện thoại ở khung yêu cầu gọi lại phía trên.
