Module quang công nghiệp Ruijie NIS-GE-SFP-20KM-SM1310-BIDI
- Sản phẩm chính hãng ®
- Mã sản phẩm: #9031
- Tình trạng: Có hàng
- Hà Nội: 024.35511222 - HCM: 028.62959899
- Số di động: 0936 559898 (Hỗ trợ 24/7)
- Nhận báo giá: thegioicapquang@gmail.com
Thông tin sản phẩm
NIS-GE-SFP-20KM-SM1310-BIDI phát 1310 nm, thu 1550 nm
Trong bảng Specifications của datasheet “SFP Transceiver Module NIS-GE-SFP Series” (Ruijie, 11/2023), mã NIS-GE-SFP-20KM-SM1310-BIDI có ô bước sóng ghi tách hai chiều: TX 1310 nm, RX 1550 nm. Các ô khác: nhóm “Long wavelength/Long distance”, tốc độ 1000 Mbps, sợi đơn mode SMF lõi 9/125 µm, đầu nối L/C, khoảng cách cáp tối đa 20 km, DDM “Yes”.
Hãng không ghi kịch bản triển khai riêng cho dòng NIS-GE-SFP. Mục Highlights chỉ nêu đặc điểm chung của SFP: gồm loại quang và loại đồng; là thiết bị I/O hỗ trợ hot swapping; khi lắp vào cổng Ethernet thì nối cổng đó ra mạng quang; được coi như GBIC cỡ nhỏ, nên gọi là module mini-GBIC.
Datasheet ghi gì cho mã này
- Bước sóng: phát (TX) 1310 nm, thu (RX) 1550 nm.
- Đường truyền: SMF lõi 9/125 µm, tối đa 20 km.
- Kết nối: đầu L/C, tốc độ 1000 Mbps.
- Giám sát quang: DDM “Yes”.
- Dải môi trường: chạy ở −40 °C đến +85 °C, cất kho cùng dải đó; độ ẩm 10–90 % RH (non-condensing).
Công suất quang
Phía phát nằm trong khoảng −9 dBm (min) tới −3 dBm (max). Phía thu từ −22 dBm (min) tới −3 dBm (max). Tài liệu không có thông số điện năng, kích thước hay trọng lượng cho các mã NIS-GE-SFP.
Thông số NIS-GE-SFP-20KM-SM1310-BIDI
| Hạng mục | Giá trị trong datasheet |
|---|---|
| Nhóm chuẩn | Long wavelength/ Long distance |
| Tốc độ | 1000 Mbps |
| Bước sóng TX / RX | 1310 nm / 1550 nm |
| Sợi | SMF, lõi 9/125 µm |
| Đầu nối | L/C |
| Khoảng cách cáp tối đa | 20 km |
| Công suất phát | −9 đến −3 dBm |
| Công suất thu | −22 đến −3 dBm |
| DDM | Yes |
| Nhiệt độ làm việc / lưu kho | −40…+85 °C / −40…+85 °C |
| Độ ẩm | 10–90 % RH, không ngưng tụ |
Xem bảng gốc: datasheet NIS-GE-SFP Series của Ruijie (PDF 11/2023).

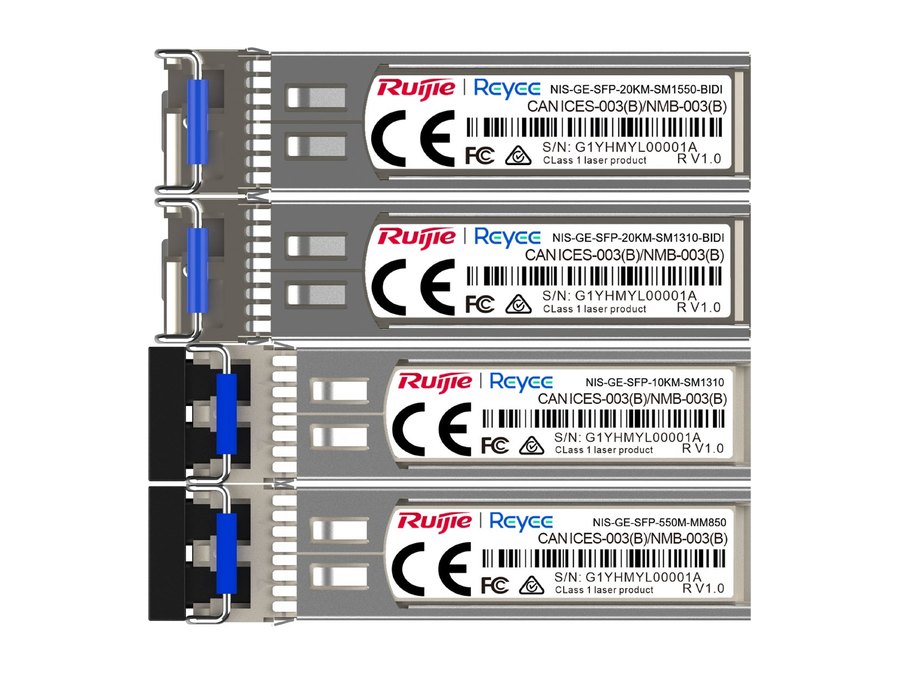

So theo cột với các mã cùng datasheet
| Thông số | NIS-GE-SFP-20KM-SM1310-BIDI | NIS-GE-SFP-20KM-SM1550-BIDI |
|---|---|---|
| TX | 1310 nm | 1550 nm |
| RX | 1550 nm | 1310 nm |
| Cự ly | 20 km | 20 km |
| Phát / thu (dBm) | −9…−3 / −22…−3 | −9…−3 / −22…−3 |
| Thông số | NIS-GE-SFP-10KM-SM1310 | NIS-GE-SFP-550M-MM850 |
|---|---|---|
| Bước sóng | 1310 nm | 850 nm |
| Sợi / lõi | SMF / 9/125 µm | MMF / 50/125 µm |
| Cự ly | 10 km | 550 m |
| Phát / thu (dBm) | −9,5…−3 / −20…−3 | −9,5…−3 / −17…0 |
Hỏi và đáp
Mã SM1310-BIDI phát và thu ở bước sóng nào?
Datasheet ghi TX 1310 nm và RX 1550 nm. Mã NIS-GE-SFP-20KM-SM1550-BIDI cùng dòng ghi ngược lại: TX 1550 nm, RX 1310 nm.
Cự ly và loại sợi?
Tối đa 20 km trên sợi đơn mode lõi 9/125 µm.
Có DDM không?
Có, datasheet ghi “Yes”.
Chịu được dải nhiệt độ nào?
Làm việc và lưu kho từ −40 °C đến +85 °C.
Mua NIS-GE-SFP-20KM-SM1310-BIDI
Mã này thuộc mục Modul quang 10/100/1000. Các mã cùng datasheet: NIS-GE-SFP-20KM-SM1550-BIDI (TX 1550 / RX 1310), NIS-GE-SFP-10KM-SM1310 và NIS-GE-SFP-550M-MM850. Báo giá theo số lượng qua hotline hoặc khung yêu cầu gọi lại phía trên.
