Mục Lục Bài Viết - Các loại đầu nối cáp quang, đầu nối cáp quang là gì? - Cấu tạo chung của đầu nối cáp quang - Đặc điểm của các loại đầu nối cáp quang - Bảng tóm tắt năm loại đầu nối cáp quang |
Với quá trình phát triển trên 40 năm của ngành công nghiệp cáp quang, nhiều cá nhân và doanh nghiệp đã có những phát minh, sáng tạo nổi bật giúp tăng hiệu quả kết nối cáp quang như: suy hao thấp hơn, chi phí thấp hơn, tạo kết nối dễ dàng hơn. Và tính đến thời điểm hiện tại, đã có hơn 100 loại đầu nối cáp quang có mặt trên thị trường, nhưng chỉ có một vài loại trong số đó được sử dụng rộng rãi. Trong đó 5 loại đầu nối thông dụng nhất là: ST, SC, LC, FC và MT-RJ.
>>Các loại đầu nối bạn có thể tham khảo:

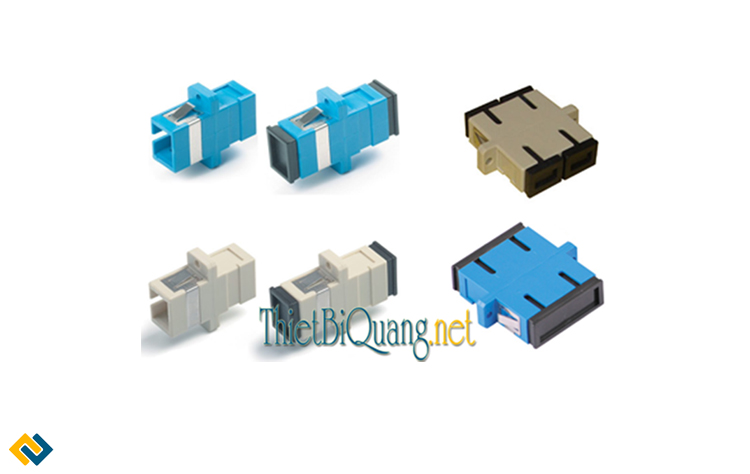

Đầu nối quang SM SC-SC, adapter quang SC-SC
Mỗi loại đầu nối cáp quang được cấu tạo từ nhiều thành phần với tên gọi khác nhau, nhưng tựu chung vẫn gồm 3 thành phần chính: ống nối – ferrule, thân đầu nối – connector body, khớp nối – coupling mechanism.
- Ống Nối – Ferrule: Là một cấu trúc dạng rỗng (thường là dạng trụ), được làm từ sứ, kim loại hoặc nhựa chất lượng cao. Chức năng dùng để giữ chặt sợi quang.
- Thân Đầu Nối – Connector Body: Một cấu trúc làm từ nhựa hoặc kim loại chứa ống nối, cố định với lớp vỏ ngoài bảo vệ (jacket) và lớp chịu lực (strength members).
- Khớp nối – Coupling Mechanism: Là một phần của thân đầu nối, có nhiệm vụ cố định đầu nối khi thực hiện kết nối đến các thiết bị khác.
Được phát triển bởi AT&T, đầu nối ST là một trong các loại đầu nối đầu tiên được sử dụng rộng rãi trong hệ thống cáp quang. Đầu nối ST sử dụng một ống nối có đường kính 2,5 mm, với thân đầu nối làm từ nhựa hoặc kim loại (thường là kim loại), được cố định thông qua khớp nối dạng vặn (Twist–on/Twist–off), nên khi thực hiện kết nối cần chắc chắn rằng đầu nối đã được đưa vào đúng khớp.
Hình ảnh: Đầu nối quang ST
Đầu nối SC cũng sử dụng một ống nối có đường kính 2,5 mm, dùng để cố định sợi quang. Nhưng khác với đầu nối ST, SC sử dụng cơ chế cắm/rút giúp người dùng thao tác dễ dàng hơn so với cơ chế vặn xoắn của đầu nối ST, nhất là trong không gian hẹp.
Ban đầu SC không được sử dụng nhiều vì giá thành cao gấp 2 lần so với đầu nối ST, nhưng theo thời gian, hiện tại chi phí cho một đầu nối SC đã giảm đáng kể và phổ biến hơn đến người dùng.
.jpg "Đầu nối quang SC")
Hình ảnh: Đầu nối quang SC
Được phát triển bởi Lucient Technologies, LC là một đầu nối dạng nhỏ, sử dụng ống nối với đường kính chỉ 1,25 mm, phần thân đầu nối LC tương tự đầu nối SC, nhưng kích thước chỉ bằng một nửa so với đầu nối SC. Sử dụng cơ chế “tai giữ cố định” tương tự như đầu nối RJ45 sử dụng trong hệ thống cáp đồng đôi xoắn.
Đầu nối LC thường được ứng dụng trong module quang SFP hoặc kết nối quang mật độ cao.
.jpg "Đầu nối quang LC")
Hình ảnh: Đầu nối quang LC
Đầu nối FC sử dụng ống nối dài 2,5 mm, được thiết kế đặc biệt với thân là dạng ren, thích hợp trong môi trường có độ rung cao. Thường được ứng dụng cho ngành viễn thông, nhưng hiện tại đã dần bị thay thế bởi đầu nối SC và LC.
Hình ảnh: Đầu nối quang FC
Được phát triển bởi AMP/Tyco và Corning, MT-RJ là đầu nối song công với hai sợi quang sử dụng chung một ống nối làm bằng polyme. Cơ chế khớp nối được thiết kế tương tự như đầu nối RJ45 cho cáp đồng đôi xoắn, MT-RJ có hai dạng là đầu đực và đầu cái.
Hình ảnh: Đầu nối quang MT-RJ
|
Đầu Nối |
Kiểu Kết Nối |
Bán Kính Ống Nối |
Cáp Quang |
Tiêu Chuẩn |
|
ST |
Vặn khớp |
2.5 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-2 |
|
SC |
Cắm – Rút |
2.5 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-3 |
|
LC |
Cắm – Rút kiểu RJ45 |
1.25 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-10 |
|
FC |
Vặn xoắn |
2.5 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-4 |
|
MT-RJ |
Cắm – Rút kiểu RJ45 |
2.45×4.4 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-12
|
Mong rằng bài viết này sẽ giúp quý khách hàng có thêm nhiều thông tin về các loại đầu nối cáp quang. Nếu quý khách hàng có nhu cầu về sản phẩm hãy liên hệ trực tiếp với chúng tôi theo hotline để được tư vấn và hỗ trợ tốt nhất.
