Mục Lục Bài Viết - Dây nhảy cáp quang singlemode SC ST là gì? - Ưu điểm của dây nhảy quang singlemode SC ST - Đặc điểm kỹ thuật dây nhảy quang SC ST Singlemode - Bảng thông số sản phẩm dây nhảy Singlemode SC ST - Tổng hợp những sản phẩm dây nhảy quang singlemode |
Để hiểu rõ về dây nhảy quang ST SC trước tiên chúng ta hãy cùng tìm hiểu về dây nhảy quang là gì?
Dây nhảy quang hay còn gọi là dây nhảy cáp quang, dây PatchCord loại dây chuyên được sử dụng để làm cầu nối giữa các bộ chuyển đổi quang điện với hộp phối quang ODF trong hệ thống mạng quang. Dây nhảy cáp quang có nhiều loại khác nhau tuy nhiên được sử dụng phổ biến và nhiều nhất là dây nhảy Singlemode và dây nhảy Multimode OM2 bởi các đường truyền và thiết bị đầu cuối hiện tại sử dụng đa phần là 2 chuẩn này.
Vậy dây nhảy quang SC ST có đặc điểm gì nổi bật?
Singlemode ST SC là một sản phẩm có đầu nối đặc biệt hơn so với các loại dây khác. Đầu nối ST chỉ có thể sử dụng với 2 thiết bị đó là Rơ le điện và bộ chuyển đổi quang điện E1 (Bộ chuyển đổi E1- Ethernet) sử dụng đường truyền E1 để truyền dữ liệu và được dùng để chuyển đổi tín hiệu quang điện kết nối giữa các mạng LAN, WAN, giám sát…
Dây nhảy quang SC ST là loại dây đơn mode, có kích thước nhỏ bằng một sợi tóc khoảng 9 micro, hoạt động ở bước sóng 1310nm, 1550nm, truyền tín hiệu bằng ánh sáng nên đường truyền luôn ổn định và ít bị suy hao quang trong quá trình truyền tải. Dây có nhiều kích thước để khách hàng có thể lựa chọn tùy thuộc vào nhu cầu sử dung từ 3m, 5m, 10m, 15m,...Dây nhảy quang sẽ được bấm sẵn 2 đầu nối, 1 đầu là SC và 1 đầu là ST.
Đầu nối của dây nhảy quang sẽ có 2 chuẩn đầu nối chính:
- Chuẩn UPC: có màu xanh dương, điểm tiếp xúc phẳng và lớn.
- Chuẩn APC: có màu xanh lá, điểm tiếp xúc vát và nhọn.
Tuy nhiên vài năm trở lại đây loại đầu này đã không còn được sử dụng nhiều nữa bởi sự tiện dụng và linh hoạt đến từ các thiết bị khác.

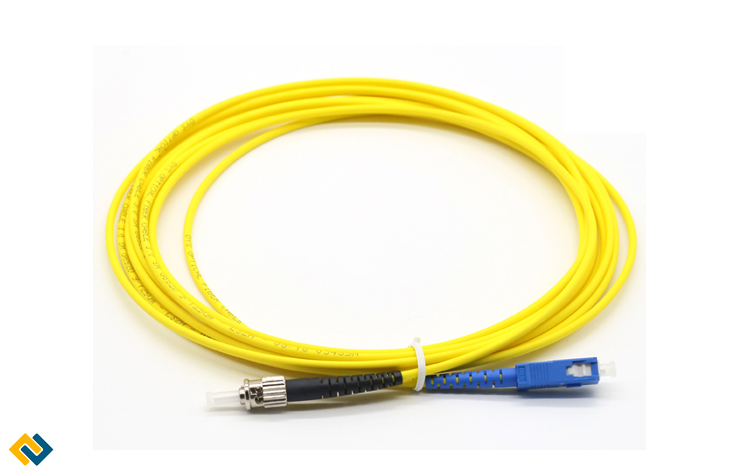

Dưới đây là hình ảnh dây nhảy quang SC ST các bạn có thể tham khảo.
.jpg "Dây nhảy quang SC ST Singlemode giá rẻ")
Hình ảnh: Dây nhảy quang SC ST Singlemode giá rẻ
- Dây nhảy quang singlemode SC ST có thể truyền tải với tốc độ lớn ở khoảng cách khá xa và đường truyền tín hiệu ổn định, ít bị suy hao quang.
- Dây nhảy quang truyền tín hiệu với 1 tia sáng được lan truyền nên không bị ảnh hưởng bởi hiện tượng tán sắc.
- Giá thành của dây singlemode rẻ và hợp lý hơn so với dây nhảy multimode, vì vậy rất được đông đảo khách hàng lựa chọn sử dụng.
- Kích thước chiều dài khác nhau từ 3m cho đến vài chục mét nên dây nhảy quang SC ST có thể đáp ứng nhu cầu sử dụng của người dùng và tiết kiệm chi phí.
- Với thiết kế nhỏ gọn, nhẹ, đường kính siêu nhỏ dễ dàng trong quá trình vận chuyển cũng như thi công lắp đặt.
| Đặc điểm | Mô tả |
| Hãng sản xuất | |
| Nhà phân phối | Hợp Nhất |
| Sản phẩm | Dây Singlemode SC ST |
| Đầu nối phải | SC/UPC, loại sợi tùy chọn Singlemode, MM 50/125, MM 62.5/125um |
| Đầu nối trái | ST/UPC, sợi Singlemode, MM 50/125, MM 62.5/125um |
| Chiều dài dây nhảy quang | 3m, 5m, 10m, 15m, 30m…tùy theo yêu cầu của quý khách hàng. |
| Số lần kết nối | 1000 lần |
| Độ bền kéo dãn | Tải trọng 100N, thời gian kiểm tra ít nhất 5h, kết quả độ suy hao <0,5 dB. |
| Suy hao chèn | < 0,2 dB (Yêu cầu theo tiêu chuẩn quốc tế <0,3 dB) |
| Suy hao phản xạ | PC>45 dB ; UPC>50 dB; APC >60 dB |
| Loại | ST/UPC – SC/UPC 9/125 đơn mode, đa mode |
| Đầu kết nối | SC/LC |
| Kiểu sợi quang | Đơn mode, đa mode |
| Độ suy giảm tín hiệu | 0.2 dB |
| Bước sóng | 1310, 1550 nm |
| Độ uốn cong | R = 3cm |
| Lực căng lớn nhất | 90 N/cm |
| Lực nghiền nát | 550N/cm |
| Đường kính cáp | 3.0mm |
| Độ dày: Lõi | 9 microns, Lớp vỏ: 125 microns, Đơn mode 9/125 µm |
| Vỏ | PVC (OFNR-rated) |
| Màu vỏ | Vàng |
| Chiều dài | 5m, 10m, 15m, 20m……(theo yêu cầu của khách hàng) |
.jpg "Đầu SC dây nhảy quang SC ST Singlemode")
Hình ảnh: Đầu SC dây nhảy quang SC ST Singlemode
.jpg "Đầu ST dây nhảy quang SC ST Singlemode")
Hình ảnh: Đầu ST dây nhảy quang SC ST Singlemode
Bảng thông số dây nhảy Singlemode SC ST
| Sản phẩm | Mô tả |
| Dây nhảy quang singlemode SC SC | Singlemode, SC-SC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
| Dây nhảy quang singlemode SC FC | Singlemode, SC-FC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
| Dây nhảy quang singlemode SC LC | Singlemode, SC-LC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
| Dây nhảy quang singlemode LC LC | Singlemode, LC-LC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
| Dây nhảy quang singlemode ST ST | Singlemode, ST-ST, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
| Dây nhảy quang singlemode FC ST | Singlemode, FC-ST, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
| Dây nhảy quang singlemode FC FC | Singlemode, FC-FC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
| Dây nhảy quang singlemode SC ST | Singlemode, SC-ST, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,... |
Hiện tại dây nhảy SC ST Singlemode đang được phân phối bởi Hợp Nhất với giá thành tốt nhất trên thị trường, ngoài ra còn có đầy đủ CO,CQ, Bảo hành đến 24 tháng. Chúng tôi tin rằng với sự thành công từ các sản phẩm đi trước các bạn cũng sẽ hài lòng với loại dây SC ST Singlemode này.
Mọi thắc mắc về sản phẩm quý khách hàng xin vui lòng liên hệ trực tiếp Hotline 0936 559898 để được tư vấn và hỗ trợ tốt nhất.
Rất hân hạnh được đón tiếp!
