Hộp phối quang, hộp ODF một loại thiết bị chuyên dụng được sử dụng để chứa, quản lý và phân phối các mối hàn cáp quang đến các thiết bị đầu cuối. Bên trong ODF quang có rất nhiều những phụ kiện khác nhau, bạn đã biết đó là những phụ kiện gì chưa? Hãy cùng Thegioicapquang tìm hiểu trong bài viết dưới đây.
Chắc hẳn các bạn đã không còn xa lạ với bộ sản phẩm hộp phối quang ODF , một thiết bị quan trọng và tối cần thiết, không thể thiếu trong các hệ thống mạng viễn thông hiện nay.
Hộp ODF quang hoạt động được là nhờ bởi rất nhiều những linh phụ kiện khác nhau, trong mẩu tin ngắn này hãy cùng Hợp Nhất tìm hiểu trong ODF có những phụ kiện gì? Công dụng và tính năng của những phụ kiện đó.
Hộp phối quang – hộp ODF quang một thiết bị quang chuyên dụng được sử dụng để chứa , quản lý và phân phối các mối hàn cáp quang. Đảm bảo đường truyền và sự ổn định từ các đầu nối quang tới các thiết bị chuyển đổi tính hiệu đầu cuối (bộ chuyển đổi quang điện, module quang…).
Hộp ODF quang có nhiều loại khác nhau về kích thước và chất liệu vỏ bọc tuy nhiên nguyên lý hoạt động lại giống nhau. Do đó mà dù kích thước có 2FO, 4FO, 8FO hay 24FO… thì bên trong phụ kiện ODF vẫn đảm bảo có đầy đủ và được bày bố, sắp xếp hợp lý để tối ưu hóa không gian bên trong.

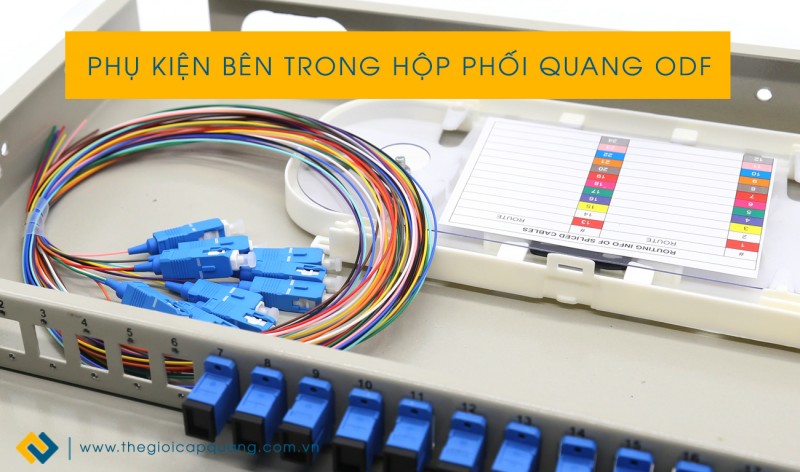

Hình ảnh: Phụ kiện ODF quang - ODF 24FO lắp rack
Hình ảnh: Dây hàn quang bên trong hộp ODF quang
>> Tham khảo chi tiết sản phẩm: Dây hàn quang LC, Dây hàn quang FC, Dây hàn quang SC
Sở dĩ dây hàn quang có đường kính nhỏ hơn là bởi không gian bên trong ODF thường trật hẹp do đó mà với đường kính nhỏ dây hàn quang sẽ giúp tiết kiệm được khoảng không để dư diện tích cho các phụ kiện khác.
Hình ảnh: Ống co nhiệt trong ODF quang
Trong hộp ODF quang mỗi mối hàn quang sẽ tương ứng với một ống co nhiệt. Và loại phổ biến hiện nay được sử dụng nhiều là ống co nhiệt 6cm.
Hình ảnh: Khay hàn cáp quang trong ODF
Với các loại ODF quang 24FO lắp rack trở xuống bạn chỉ cần sử dụng một khay là đủ và tương tự với các loại ODF quang lớn hơn. Trong ODF quang 48FO sẽ dùng 2 khay cứ như vậy tăng số lượng khay lên theo số lượng sợi quang cần sử dụng.
Nếu như một hệ thống không thể thiếu ODF thì trong một ODF cũng không thể thiếu được Adapter. Phụ kiện Adapter quang được gắn lên các thanh Blank bên trong hộp phối quang ODF. Đầu nối quang Adapter đảm nhiệm vai trò kết nối ODF với các thiết bị đầu cuối khác nhau.
Hình ảnh: Adapter nối với dây nhảy quang trong ODF
Bản chất là thông qua 2 đầu cắm của Adapter để chuyển đổi tín hiệu quang điện, hình ảnh, âm thanh, video…Phụ kiện hộp phối quang ODF Adapter có 2 chuẩn chính đó là APC và UCP tương tự như dây hàn quang. Các loại UPC (xanh dương) thì được dùng chủ yếu trong các hệ thống mạng LAN mạng nội bộ. Còn APC (xanh lá cây) thì được dùng trong các hệ thống mạng viễn thông diện rộng sử dụng công nghệ GPON mới và hiện đại nhất thời điểm hiện tại.
Hình ảnh: Adapter SC/UPC - SC/APC trong ODF quang
Adapter quang này có nhiều loại đầu nối SC, LC, FC, ST để có thể thích hợp với nhiều hệ thống đầu dẫn dây nhảy , dây kết nối quang khác nhau.
.jpg "Bộc ốc vít, dây thít trong ODF 8FO")
