Hộp phối quang ODF 24FO đầy đủ phụ kiện

Hộp phối quang ODF 24FO đầy đủ phụ kiện - ODF 24FO lắp rack

Như các bạn cũng đã biết hộp phối quang hay còn gọi là hộp ODF là thiết bị chuyên dụng được sử dụng để quản lý và phần phối các mối hàn cáp quang. Nhiệm vụ của ODF là bảo vệ các mối hàn nối cáp quang khỏi các tác động bên ngoài và đảm bảo sự ổn định cho đường truyền tín hiệu.

Hộp phối quang ODF 24FO thì khác hơn một chút so với các loại ODF treo tường ở điểm, chúng không được treo trên tường mà chuyên được dùng để lắp rack , bắt rack trong các loại tủ rack, tủ server.

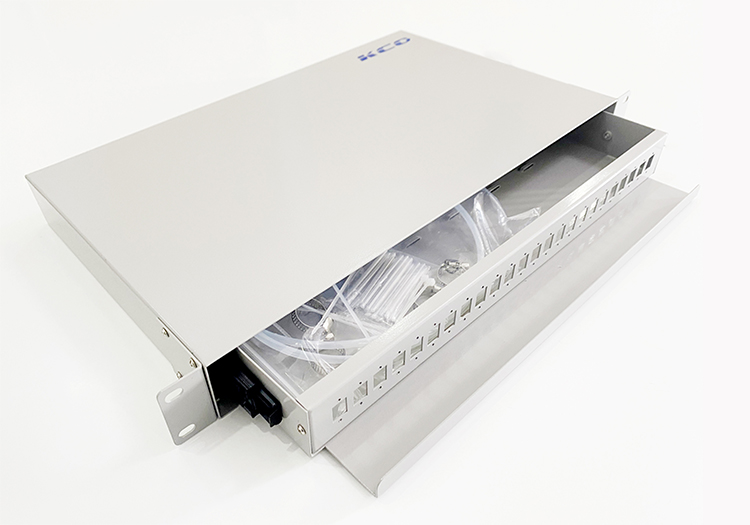

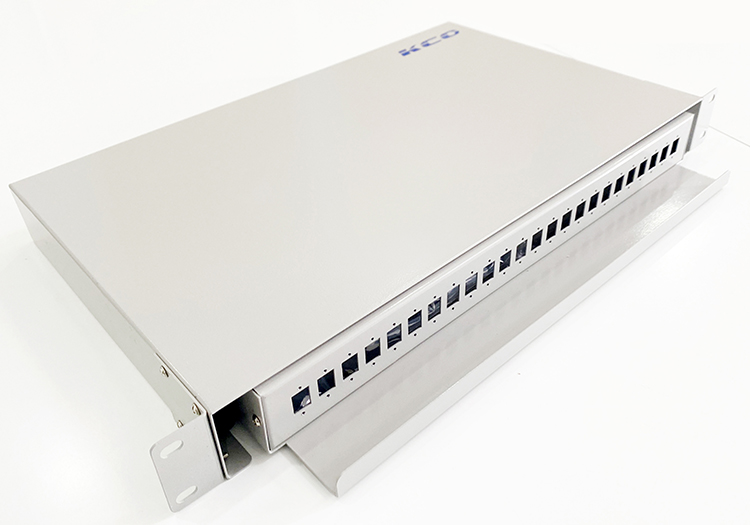

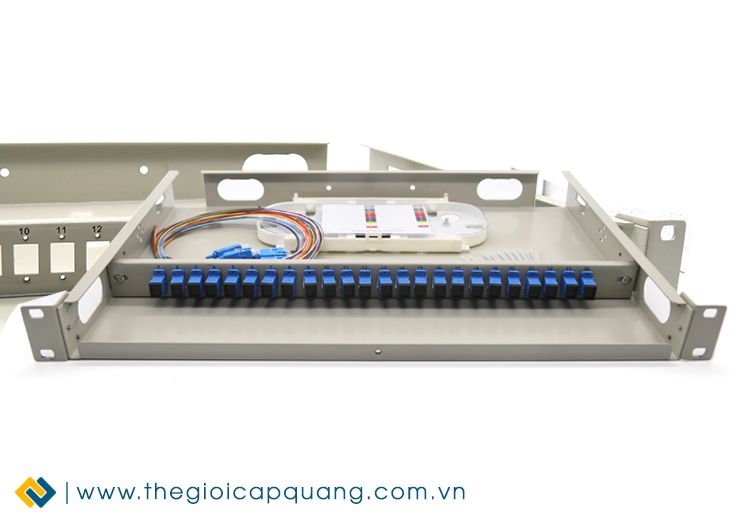

Hình ảnh: Hộp phối quang ODF 24FO lắp rack

ODF 24FO được thiết kế và sử dụng dưới dạng ốc vặn, phần nóc và phần thân chứa khay , dây hàn quang tách rời dễ dàng để thi công lắp đặt cũng an toàn để quản lý hơn. ODF 24FO được làm từ vật liệu tôn tấm dày 1,2mm và được sơn toàn bộ bằng sơn tĩnh điện màu xám ghi chống han gỉ, chống thấm nước, bụi cực tốt.

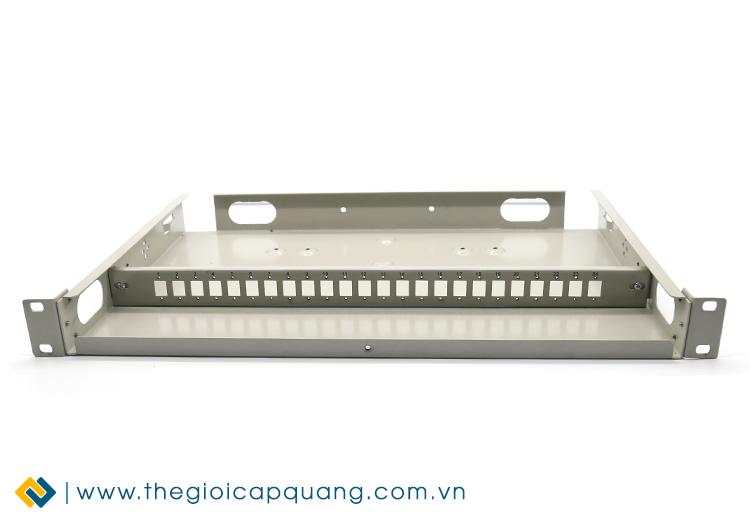

Hình ảnh: ODF 24FO tôn dày 1,2mm

Hai bên trái phải của hộp ODF 4Core có các lỗ thông gió, không chỉ mang tính chất tản nhiệt mà còn mang tính thẩm mỹ cao. Cùng với đó là 2 tai của ODF 24 sợi được thiết kế dạng hàn liền với thân ODF để bắt vào các thanh tiêu chuẩn của tủ rack.

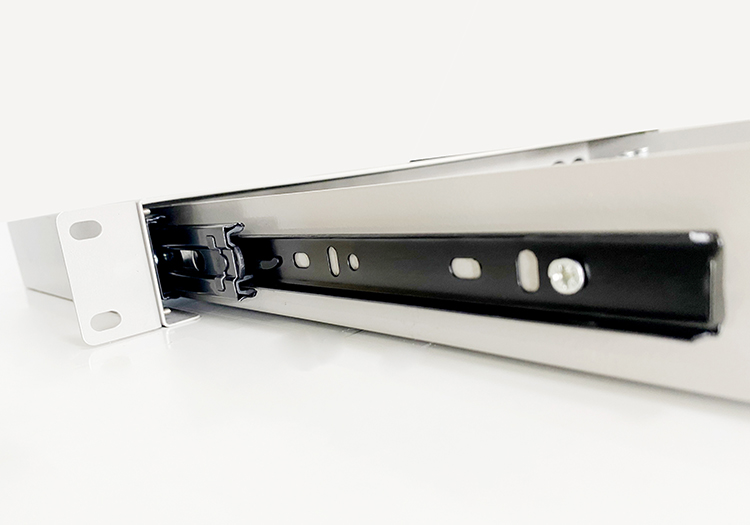

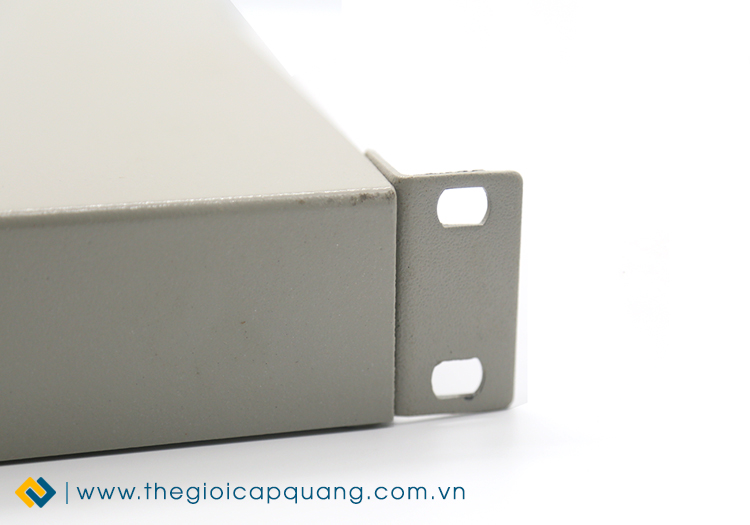

Hình ảnh: Tai hộp ODF 24FO bắt rack

Phía sau của ODF là 2 lỗ chừ đi cáp vào đường kính 7 x 7 cm, rộng rãi thoải mái, dễ dàng để bạn có thể lắp đặt thi công.

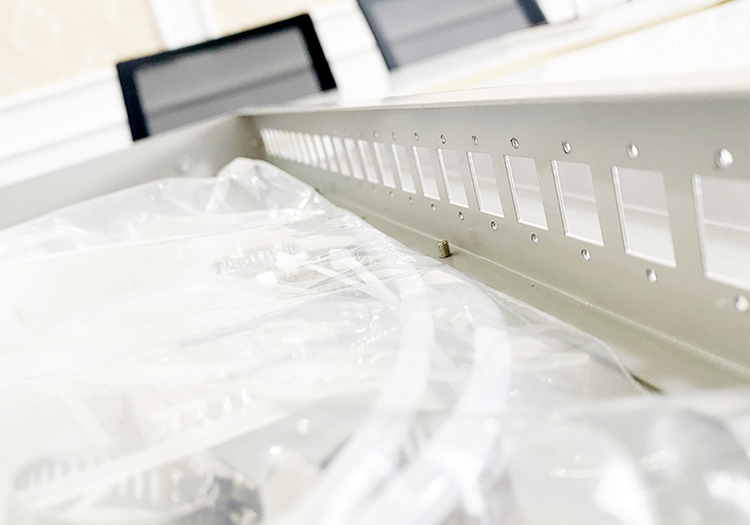

Khác biệt với các loại ODF hộp nhựa, bên trong hộp phối quang 24FO lắp rack cũng khác biệt tương đối nhiều. Bên trong ODF quang 24Corecó 1 thanh Blank bằng tôn được lắp vào ODF và hoàn toàn có thể tháo rời. Ngoài ra trong ODF cũng có đầy đủ các phụ kiện như các loại hộp phối quang khác.

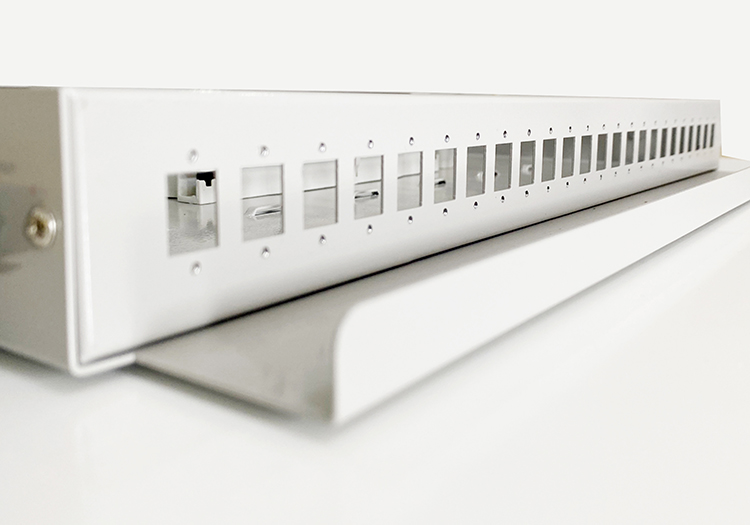

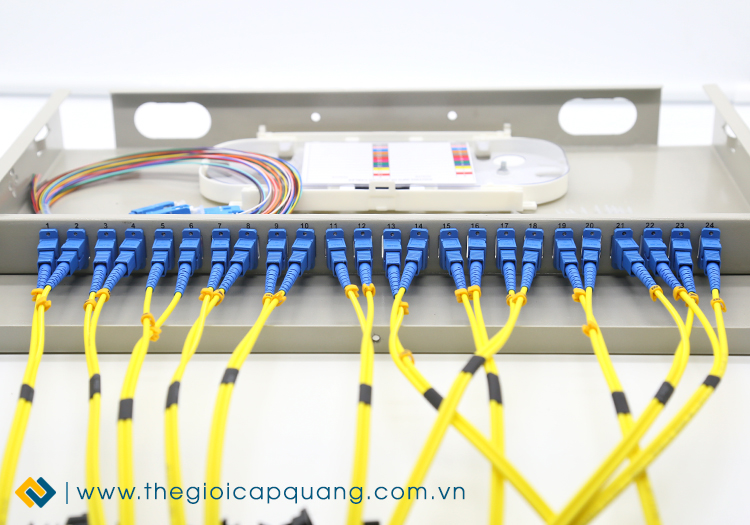

Hình ảnh: Hộp ODF 24FO lắp rack thương hiệu UNIRACK

Thông tin sản phẩm hộp phối quang ODF 24FO lắp rack

-Tên sản phẩm: ODF quang 24FO lắp rack

-Chất liệu: Tôn tấm

-Quy cách: Bắt rack 19inch

-Độ dày: Dày 1,2mm

-Màu sơn: Ghi sáng

-Trọng lượng: 3kg

-Kích thước: 45 x 440 x 300 mm (chiều cao, chiều ngang, chiều sâu)

-Suy hao chèn: < 0.2 Db

-Suy hao phản hồi: UPC >55 dB, APC > 65Db.

-Nhiệt độ làm việc: -40 độ C đến + 85 độ C

-Độ ẩm tương đối: < 95 % ( ở 30 độ C

Phụ kiện đi kèm hộp phối quang ODF 24FO lắp rack

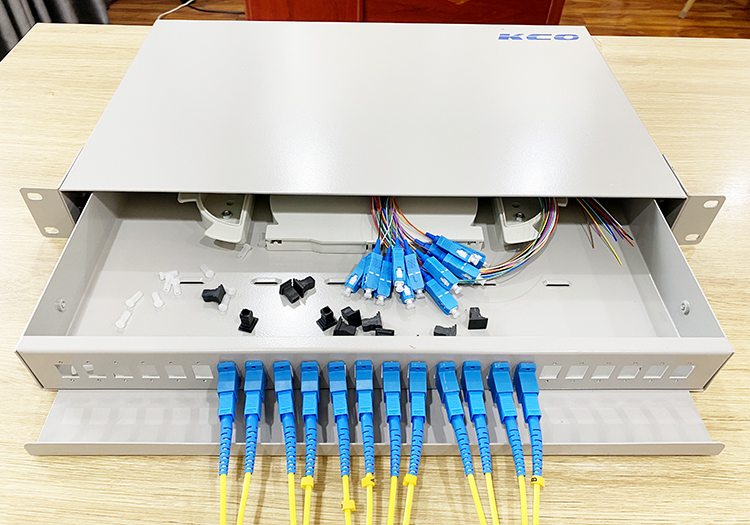

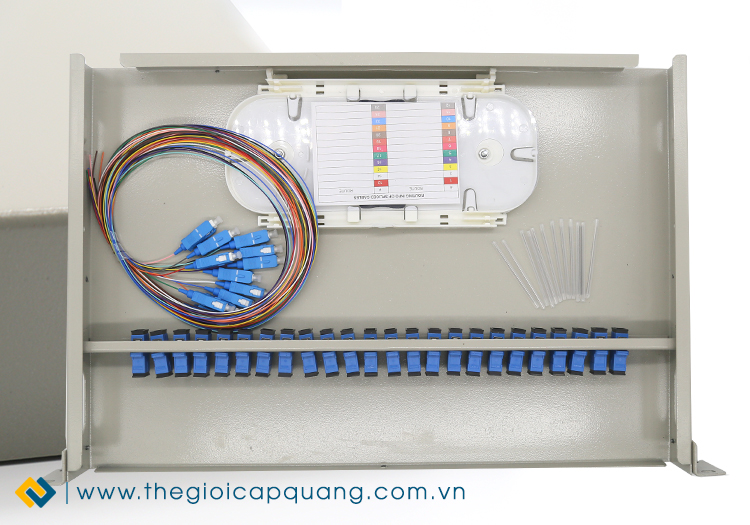

Hình ảnh: Phụ kiện ODF 24FO vỏ tôn lắp rack

-Khay hàn quang: khay làm bằng nhựa dung lượng 24 mối hàn/ khay

-Đầu nối quang (đầu Adapter): SC, LC ,ST, FC số lượng 24 cái / ODF

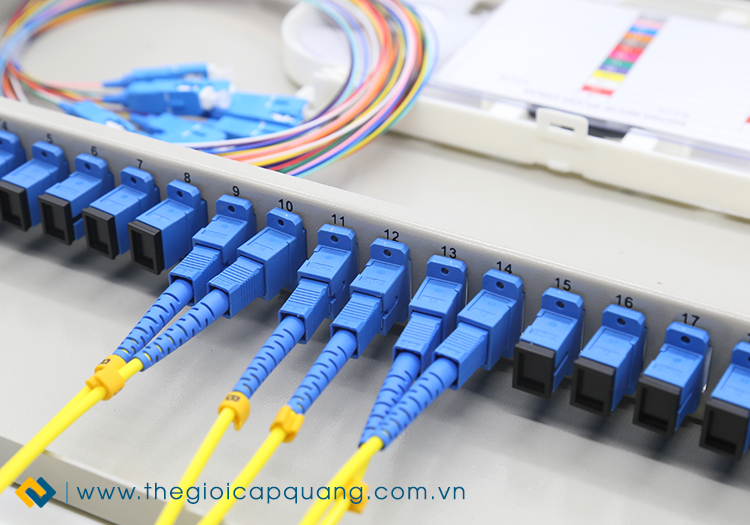

Hình ảnh: Adapter SC/UPC trong ODF 24FO lắp rack

-Dây hàn quang loại Singlemode hoặc Multimode: 24 sợi / ODF

-Ống co nhiệt 60mm để cố định mối hàn quang: 24 cái

-Dây thít và ốc vít sử dụng trong quá trình lắp đặt phụ kiện quang.

Những ứng dụng tiêu biểu của ODF 24FO lắp rack

ODF là thiết bị chuyên dụng được sử dụng trong các loại tủ rack server chuyên dụng bởi vậy mà thiết bị này mang đến những ứng dụng vô cùng hữu ích.

Điểm đấu nối phối cáp quang Gpon

Điểm đấu nối phối cáp quang FTTx

Điểm đấu nối phối cáp quang mạng LAN/ WAN

Điểm đấu nối phối cáp quang CATV

Điểm đấu nối phối cáp quang camera.

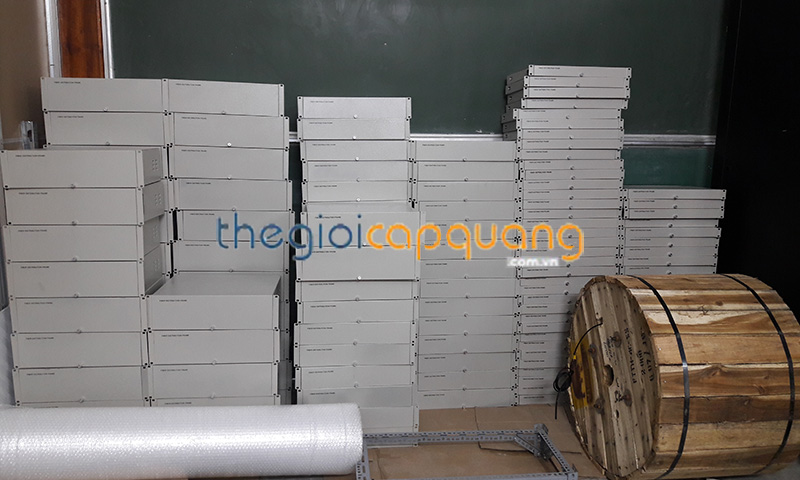

Hình ảnh: Hộp phối quang ODF mới tại kho

Hộp phối quang ODF 24FO đầy đủ phụ kiện lắp rack thương hiệu Unirack, chất lượng tốt, giá thành hợp lý được phân phối bởi Hợp Nhất. Sở hữu thiết kế và những tính năng hoàn hảo ODF quang 24FO là giải pháp sự lựa chọn hàng đầu cho các hệ thống truyền tải.
