Dây nhảy quang Singlemode FC-ST, Dây nhảy quang FC/UPC-ST/UPC Singlemode

Nhắc đến dây nhảy quang thì không còn quá xa lạ đối với người dùng với nhiều ưu điểm vượt trội được thừa hưởng từ cáp quang sản phẩm mang đến rất nhiều lợi ích cho khách hàng. Sản phẩm là mắt xích quan trọng không thể thiếu trong các hệ thống đường truyền tín hiệu với khả năng truyền tải tín hiệu ở tốc độ lớn và khoảng cách khá xa. Hãy cùng chúng tôi tìm hiểu chi tiết về dây nhảy quang qua sản phẩm dây nhảy singlemode FC ST.

Dây nhảy quang FC-ST Singlemode | PATCHCORD-FC/ST-SM

Dây nhảy Singlemode FC ST, dây Singlemode FC ST được sử dụng chủ yếu để làm cầu nối, chuyển đổi tín hiệu điện từ Rơ le qua các hộp phối quang ODF và chuyển đổi qua ODF truyền các tín hiệu hình ảnh, âm thanh tới các bộ Video Converter quang. Dây Singlemode FC ST có thiết kế đặc biệt với 2 đầu khác biệt, trong đó: Một đầu là FC (đầu tròn) và ST là đầu còn lại. Đầu ST được kết nối với các Rơ le điện và hiện nay loại đầu này không được dùng phổ biến như trước kia nữa.

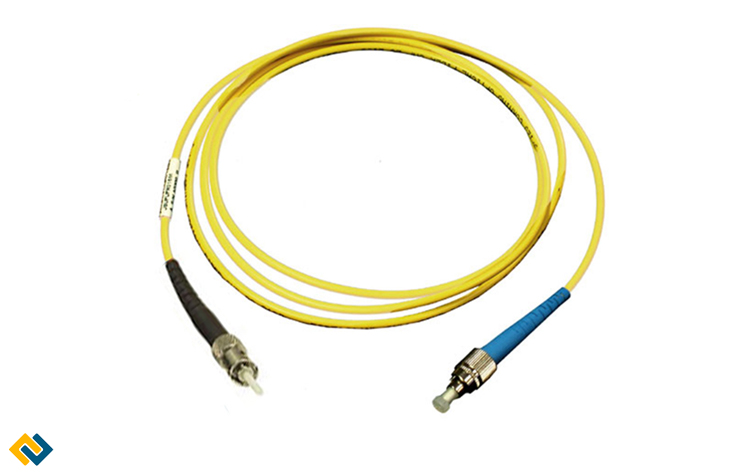

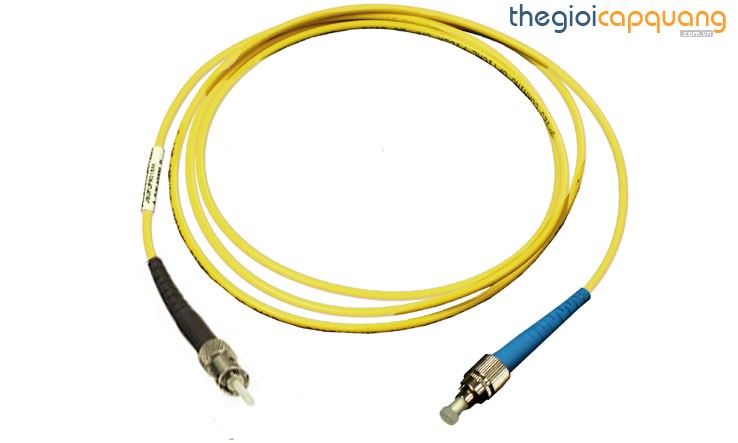

Hình ảnh: Dây nhảy quang Singlemode FC-ST, PATCHCORD FC-ST

Dây nhảy FC ST Singlemode có 2 loại đường kính 2.0mm và 3.0mm để quý khách hàng có thể dễ dàng lựa chọn và sử dụng trong các không gian khác nhau. Bên ngoài dây nhảy quang FC ST Singlemode cũng có các thông tin về sản phẩm. Dây có các kích thước chiều dài khác nhau trong đó phổ biến nhất là 3m, 5m, 10m và có thể lên tới vài chục mét. Qúy khách hàng hoàn toàn có thể đặt sản xuất dây nhảy FC ST theo khoảng cách mà mình cần.

Dây nhảy quang singlemode FC ST tương tự như một dây cáp quang có lõi làm bằng thủy tinh khoảng 9 micro, truyền tín hiệu bằng ánh sáng, hoạt động ở bước sóng 1310nm-1550nm, trong lõi chỉ truyền được 1 tia sáng nên không bị ảnh hưởng bởi hệ số tán sắc và có thể truyền được ở khoảng cách khá xa với tốc độ khoảng 1G.

Hình ảnh: Thông số trên dây nhảy quang Singlemode FC ST

Những ưu nhược điểm của dây nhảy quang FC ST

Mỗi sản phẩm đều có những ưu điểm, nhược điểm riêng biệt khách hàng cần nắm rõ những thông tin này để sử dụng sản phẩm hiệu quả nhất.

Ưu điểm:

- Dây nhảy quang có kích thước nhỏ gọn, nhẹ nên dễ dàng trong quá trình vận chuyển cũng như sử dụng.

- Dây có thể truyền tải tín hiệu âm thanh, hình ảnh, video sắc nét với tốc độ lớn, khoảng cách khá xa mà không bị suy hao tín hiệu.

- Truyền tín hiệu chỉ với 1 tia sáng nên không bị ảnh hưởng bởi hệ số tán sắc.

- Giá thành rẻ, hợp lý phù hợp vơi nhu cầu của khách hàng.

- Có nhiều kích thước khác nhau từ vài mét cho đến vài chục mét nhằm đáp ứng nhu cầu của người dùng cũng như tiết kiệm được chi phí.

Nhược điểm:

- Dây nhảy quang có lõi rất nhỏ làm bằng thủy tinh nên trong quá trình sử dụng không gập dây để hạn chế tình trạng đứt gãy sợi quang.

- Số lần rút cắm tối đa là 10000 lần, quý khách hàng không nên thao tác cắm rút quá nhiều dẫn đến suy hao tín hiệu.

Hình ảnh: Đầu nối ST trên dây nhảy quang Singlemode FC ST

Đặc điểm sản phẩm dây nhảy Singlemode FC ST

Đặc điểm	Mô tả
Hãng
Nhà phân phối	Hợp Nhất
Tên sản phẩm	Dây nhảy quang singlemode FC ST
Loại	FC/ST 9/125 đơn mode, đa mode
Đầu kết nối	FC/ST
Kiểu sợi quang	Đơn mode, đa mode
Đầu nối phải	FC/ST, loại sợi tùy chọn Singlemode, MM 50/125, MM 62.5/125um
Đầu nối trái	ST/FC, sợi Singlemode, MM 50/125, MM 62.5/125um
Chiều dài	theo yêu cầu của khách hàng.
Số lần kết nối	1000 lần
Độ bền kéo dãn	Tải trọng 100N, thời gian kiểm tra ít nhất 5h, kết quả độ suy hao <0,5 dB.
Suy hao chèn	< 0,2 dB (Yêu cầu theo tiêu chuẩn quốc tế <0,3 dB)
Suy hao phản xạ	PC>45 dB ; UPC>50 dB; APC >60 dB
Độ suy giảm tín hiệu	0.2 dB
Bước sóng	1310, 1550 nm
Độ uốn cong	R = 3cm
Lực căng lớn nhất	90 N/cm
Lực nghiền nát	550N/cm
Đường kính cáp	3.0mm
Độ dày	Lõi 9 microns, Lớp vỏ: 125 microns, Đơn mode 9/125 µm
Vỏ	PVC (OFNR-rated)
Màu vỏ	Vàng
Chiều dài	5m, 10m, 15m, 20m……(theo yêu cầu của khách hàng)

Thông số kỹ thuật dây nhảy cáp quang Singlemode FC ST

Bảng thông số sản phẩm dây nhảy Singlemode FC ST

Tổng hợp những sản phẩm dây nhảy quang singlemode

Sản phẩm	Mô tả
Dây nhảy quang singlemode SC SC	Singlemode, SC-SC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...
Dây nhảy quang singlemode SC FC	Singlemode, SC-FC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...
Dây nhảy quang singlemode SC LC	Singlemode, SC-LC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...
Dây nhảy quang singlemode LC LC	Singlemode, LC-LC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...
Dây nhảy quang singlemode ST ST	Singlemode, ST-ST, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...
Dây nhảy quang singlemode FC ST	Singlemode, FC-ST, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...
Dây nhảy quang singlemode FC FC	Singlemode, FC-FC, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...
Dây nhảy quang singlemode SC ST	Singlemode, SC-ST, 1310-1550nm, 9/125 µm, chiều dài: 5m, 10m, 15m, 20m,...

Trên đây là toàn bộ thông tin về sản phẩm dây Singlemode FC ST OM3 đang được phân phối bởi Hợp Nhất với đầy đủ CO,CQ. Để biết thêm các thông tin về sản phẩm hoặc để được tư vấn các giải pháp về sản phẩm quý khách hàng xin vui lòng liên hệ trực tiếp HOTLINE để được tư vấn và hỗ trợ tốt nhất.

Rất hân hạnh được đón tiếp!
