Dây hàn quang SC Singlemode loại dây quan trọng và được sử dụng phổ biến trong các hệ thống mạng viễn thông, đặc biệt là để kết nối cáp quang tới ODF và góp phần chuyển đổi tín hiệu sang các thiết bị chuyển đổi tín hiệu.
Hà Nội: 024.22255666 - Hồ Chí Minh: 028.62959899
Nếu bạn ngại đặt mua sản phẩm HÃY GỌI ĐIỆN chúng tôi sẽ giúp bạn!
Mục Lục Bài Viết - Dây hàn quang SC/UPC, dây Pigtail giá rẻ - Đặc điểm của đầu nối SC chuẩn UPC - Một số lưu ý khi sử dụng dây hàn quang singlemode - Thông tin về sản phẩm dây hàn quang SC/UPC - Ứng dụng của dây hàn quang Singlemode SC giá rẻ |
Như các bạn cũng đã biết, dây hàn quang hay còn gọi là dây Pigtail là một đoạn dây được sử dụng chủ yếu cho các mối hàn, các điểm nối với dây cáp quang. Dây hàn quang chủ yếu được sử dụng trong hộp phối quang, hộp ODF để kết nối giữa các dây cáp quang với các đầu Adapter chuyển đổi ra bộ chuyển đổi quang điện.
Dây hàn quang Singlemode SC UPC là loại dây có đầu kết nối đặc trưng là đầu SC đầu vuông to, màu xanh dương như các loại Adapter chuẩn SC/UPC thông dụng. Dây hàn SC Singlemode này có đường kính rất nhỏ chỉ là 0,9mm.Dây hàn quang SC/UPC thường đi theo túi và một túi thường là 12 đầu cắm, dây hàn quang có nhiều loại dây khác nhau, tương đương với 12 màu dây khác nhau khác biệt hoàn toàn với màu cam của dây hàn Multimode nên các bạn sẽ dễ dàng phân biệt được.
Dây hàn quang SC Singlemode UPC là một trong hai loại dây được ưa chuộng và sử dụng nhiều nhất hiện nay và dưới đây Hợp Nhất sẽ gửi đến các bạn thông tin, những đặc điểm của loại dây này.

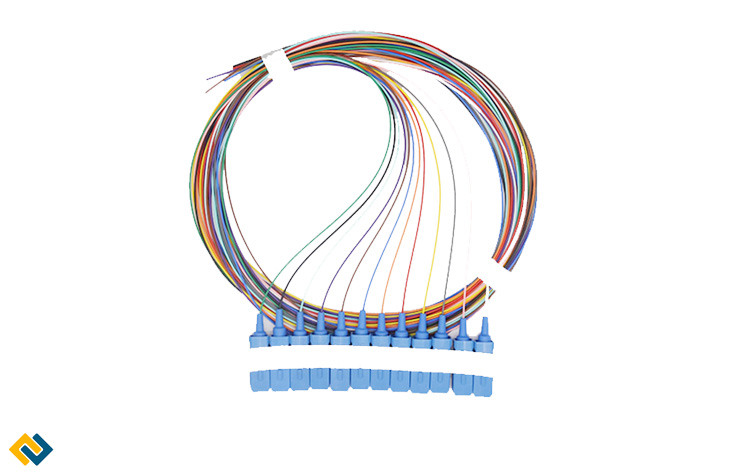

Hình ảnh: Dây hàn quang SC Singlemode giá rẻ
Dây hàn quang SC/UPC có độ dài chỉ 1m và chỉ được gắn sẵn một đầu cắm là loại SC/UPC và đầu còn lại được để trống để hàn (kết nối với các đoạn dây cáp quang). Dây hàn quang thường đi kèm với bộ sản phẩm ống co nhiệt (để cố định điểm hàn), khay hàn quang và Adapter (chuyển đổi kết nối sang các thiết bị khác).
Hình ảnh: Dây hàn quang SC/UPC
>> Sản phẩm cùng loại: Dây nối cáp quang Multimode SC giá rẻ, dây hàn quang SC giá rẻ tại Hà Nội
Đầu nối SC cũng sử dụng một ống nối có đường kính 2,5 mm, dùng để cố định sợi quang. Đầu SC sử dụng cơ chế cắm/rút giúp người dùng thao tác dễ dàng nhất là trong không gian hẹp. Ở dây hàn đầu chỉ có 1 đầu nối SC còn đầu kia sẽ để trống để hàn với cáp quang.
Các loại đầu nối sẽ có chuẩn UPC hoặc APC, đối với chuẩn UPC thì có màu xanh dương , điểm tiếp xúc được làm bằng sứ, có diện tích tiếp xúc phẳng và lớn. Chuẩn UPC và được sản xuất theo công nghệ mới GPON (mạng diện rộng). Hiện nay khách hàng thường sử dụng chuẩn UPC nhiều trong các hệ thống mạng thông thường bởi giá thành và các yếu tố kỹ thuật của chúng đáp ứng tốt.
Dây tuy nhỏ nhưng để có thể sử dụng một cách hiệu quả nhất bạn cần biết cách kiểm tra cũng như một số các tiêu chí quan trọng.
- Dây hàn quang rất dễ bị đứt gãy sợi quang hay đầu nối bị hỏng vì vậy bạn có thể soi nhanh dây hàn quang bằng cách dùng bút soi quang.
- Khi quý khách hàng đã lựa chọn dây hàn quang singlemode SC thì phải lựa chọn đầu adapter SC để phù hợp với đầu dây hàn khi đó mới có thể kết nối được.
- Một đơn vị có uy tín sẽ cung cấp những sản phẩm chất lượng và bạn có thể an tâm khi lựa chọn Hợp Nhất. Bởi chúng tôi là nhà phân phối thiết bị mạng viễn thông danh tiếng có hơn 10 năm kinh nghiệm trên thị trường.
Hình ảnh: Dây hàn quang SC Singlemode và ống co nhiệt
Đặc điểm | Mô tả |
Nhà phân phối | Hợp Nhất |
Tên sản phẩm | Dây nối quang Singlemode SC |
Loại | Singlemode |
Đầu kết nối | SC/UPC |
Vỏ | PVC |
Độ suy giảm tín hiệu | < 0,2Db |
Đường kính | 0,9mm |
Độ uốn cong | > 3cm |
Chiều dài | 1m |
Màu sắc Non-PVC | 12 màu sắc khác nhau |
Bước sóng | 1310 ~ 1510nm |
Lực căng lớn nhất | ≤50N/cm với loại non-PVC và ≤90N/cm với loại có vỏ PVC |
Lực nghiền nát | ≤400N/cm với loại non-PVC và ≤550N/cm với loại có vỏ PVC |
Đường kính lớp bảo vệ | 0.9mm |
Đường kính Core | 50 hoặc 62.5 microns |
Đường kính Cladding | 125 microns |
Vỏ PVC (OFNR-rated) | 2.0mm hoặc 3.0mm |
Màu Loại có vỏ PVC dầy | Da cam |
Chiều dài | 1.5m, 3m, 5m… hoặc theo đơn đặt của khách hàng. |
- Kết nối sợi cáp quang với hộp phối quang ODF
- Truyển tải tín hiệu sợi quang chuẩn Singlemode tới Adapter trong ODF và chuyển đổi tín hiệu sang các thiết bị chuyển đổi quang khác.
- Thiết bị này cũng được sử dụng phổ biến và rộng rãi trong các lĩnh vực ứng dụng: lắp đặt tiền đề; ứng dụng trong mạng lưới xử lí dữ liệu, mạng lưới rộng, hệ thống viễn thông, ứng dụng trong ngành công nghiệp, máy móc và quân đội.
Hiện nay dây hàn quang SC giá rẻ đang được ưa chuộng và sử dụng nhiều nhất trên thị trường được ứng dụng nhiều trong các hộp phối quang, hệ thống mạng quang. Tại Hợp Nhất sản phẩm được phân phối với đầy đủ CO,CQ chứng nhận xuất xứ và chất lượng sản phẩm, Bảo hành 12 tháng. Qúy khách hàng quan tâm đến sản phẩm xin vui lòng liên hệ trực tiếp với chúng tôi 0936 559898 để đặt hàng và được tư vấn hỗ trợ tốt nhất các giải pháp tương thích với sản phẩm.
