cáp quang treo singlemode 24fo/core, cáp quang treo hình số 8 singlemode 24 Sợi

Cáp quang treo singlemode 24 sợi, cáp quang treo hình số 8 singlemode 24 FO/Core

Cáp quang treo 24 sợi Singlemode loại cáp quang được ưa chuộng và sử dụng rộng rãi trên thị trường, cáp bao gồm 24 sợi quang màu sắc khác nhau và được bảo vệ bên trong lớp vỏ được làm bằng nhựa PVC dẻo dai, chắc chắn.

Không chỉ có dây chịu lực trung tâm, cáp treo 24FO còn được trang bị dây gia cường (dây thép treo bên cạnh ) để có thể sử dụng dây ở khoảng cách lớn mà không lo bị đứt hy trùng.

Thời điểm hiện tại, cáp treo Singlemode 24Core đang được phân phối bởi Hợp Nhất với đầy đủ CO,CQ và giá thành cạnh tranh nhất trên thị trường. Qúy khách hàng quan tâm đến sản phẩm có thể theo dói các đặc điểm dưới đây.

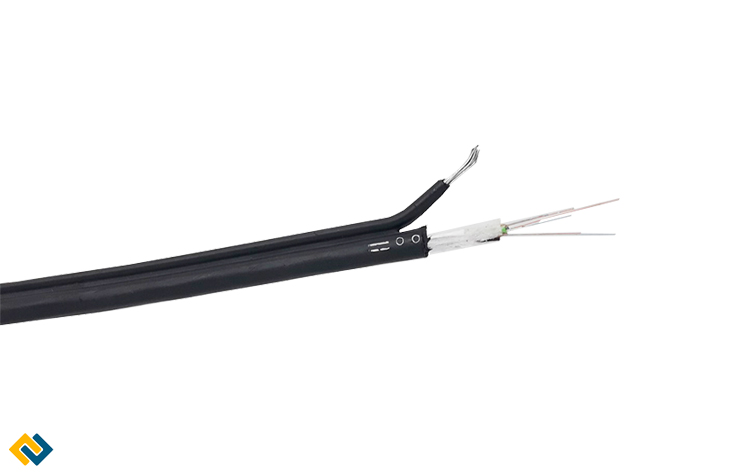

Hình Ảnh: cấu tạo sợi cáp quang treo

1.Đặc tính vật lý của cáp quang treo 24 core chính hãng giá rẻ

- Lớp vỏ cáp treo 24FO Singlemode làm bằng nhựa HDPE chịu lực,  cách điện cho sợi cáp quang

- Có phần tử chịu lực trung tâm  giúp hạn chế võng cáp, gập gãy cáp quang khi thi công

- Lõi sợi quang: cáp quang Singlemode 9/125µm

- Đã được kiểm tra qua các tiêu chuẩn IEC

- Số sợi trong cáp: 24 sợi/fiber quang

- Chiều dài tối đa: 4000m

- Bán kính trong nhỏ nhất khi lắp đặt: 250mm

- Bán kính trong nhỏ nhất khi làm việc: 220mm

- Lực kéo lớn nhất khi lắp đặt: 3000N

- Lực kéo lớn nhất khi làm việc: 1500N

- Lực nén: 2000 N/100nm

- Khả năng chịu va đập với E= 10N.m, r= 150nm: 30 lần va đập/impacts

- Khoảng nhiệt độ bảo quản: -30 đến +70 độ C

- Khoảng nhiệt độ khi lắp đặt: -5 đến +50 độ C

- Khoảng nhiệt độ khi làm việc: -30 đến +70 độ C

 2.Đặc tính kỹ thuật và tiêu chuẩn tương ứng với cáp 23 sợi

Khả năng chịu căng

# Phương pháp thử: IEC 60794-1-2-E1

- Đường kính trục cuốn: 30D (D = đường kính cáp)

- Tải thử lớn nhất: 610kg

- Tải thử liên tục : 215kg

# Chỉ tiêu:

- Độ căng của sợi: £ 0.6% tải lớn nhất

- Tăng suy hao: £ 0.1 dB tải liên tục

- Khả năng chịu ép

# Phương pháp thử: IEC 60794-1-2-E3

- Lực thử: 1100 N/50 mm trong 10 phút

- Số điểm thử: 1

# Chỉ tiêu

- Tăng suy hao: £ 0.10 dB

- Cáp không bị vỡ vỏ, đứt sợi

- Khả năng chịu va đập

# Phương pháp thử: IEC 60794-1-2-E4

- Độ cao của búa: 100 cm

- Trọng lượng búa: 1 kg (10N)

- Đầu búa có đường kính: 25 mm

- Số điểm thử: 10 điểm (cách nhau 10 cm dọc theo chiều dài cáp)

# Chỉ tiêu

- Độ tăng suy hao : £ 0.10 dB

- Sợi quang không gẫy, vỏ cáp không bị hư hại

- Khả năng chịu uốn cong

# Phương pháp thử: IEC 60794-1-2-E6

   - Đường kính trục uốn: 20D (D = đường kính cáp)

   - Góc uốn : ± 90°

   - Số chu kỳ : 25 chu kỳ

# Chỉ tiêu

   - Độ tăng suy hao : £ 0.10 dB

   - Sợi quang không gẫy, vỏ cáp không bị hư hại

 Qúy khách hàng quan tâm đến sản phẩm, cần giải đáp các thắc mắc xin vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ tốt nhất.
