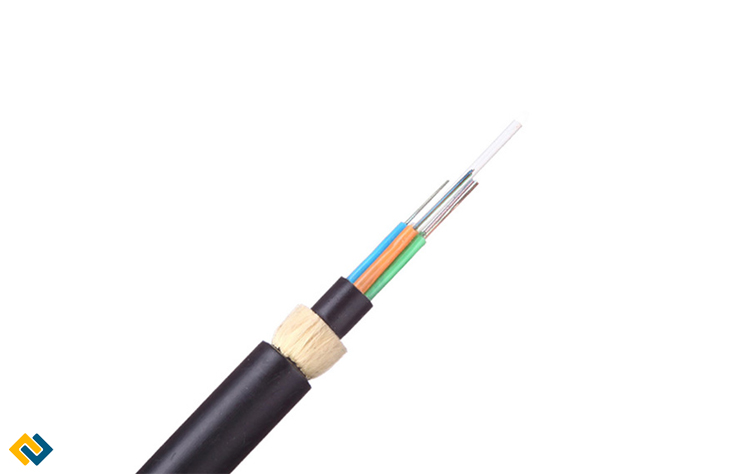

Cáp quang ADSS 12Fo/Core phi kim loại, Cáp quang ADSS 12 sợi phi kim loại chính hãng

Cáp quang ADSS 12Fo/Core phi kim loại, Cáp quang ADSS 12 sợi phi kim loại

Cáp quang ADSS Singlemode một dòng sản phẩm đặc trưng chuyên được sử dụng cho các kêt nối khoảng vượt giữa các cột điện viễn thông. Được sử dụng trong các môi trường chuyên biệt loại cáp này cũng có cấu tạo khác hoàn toàn so với các loại cáp quang thông thường.

Các sợi cáp quang ADSS 12FO được bao bọc bên trong ống lỏng được cố định bằng các thành phần gia cường trung tâm và các chất độn giúp cáp được cố định tốt hơn.

Bao bọc lớp ngoài là các màng chống thấm nước và các sợi Aramid vừa có tác dụng ngăn chặm sự xâm nhập của nước vừa giúp người dùng dễ dàng tuốt vỏ hơn.

Ngoài cùng của cáp 12FO ADSS Singlemode là lớp vỏ bọc được làm bằng nhự PE đặc chủng dẻo dai có độ đàn hồi cao, sức căng lớn giúp bảo vệ sợi cáp dễ dàng nhất trước các tác động từ bên ngoài.

Hình ảnh: Mặt cắt cáp quang ADSS

Cấu tạo của cáp quang treo ADSS Singlemode

- Số sợi quang trong cáp ADSS 12core

- Khoảng vượt tùy theo yêu cầu của khách hàng mà có khoảng vượt 150, 300, 500, 700 và 900m

- Số sợi quang trong 1 ống lỏng Max là 6 sợi

- Ống lỏng PBT (Polybuty Terephathalate) các sợi cáp quang ADSS 12FO được thả lỏng, tự do trong ống lỏng

- Chất độn ống lỏng: thixotrophic Jelly.

- Ống đệm: Vật liệu nhựa HDPE màu tự nhiên

- Thành phần gia cường trung tâm: Vật liệu FRP ( fiberglass Reinforced Plastic )

- Vật liệu chống thấm: sợi chống thấm nước, chạy dọc theo thành phần gia cường trung tâm có tác dụng ngăm hơi ẩm trong lõi cáp

- Bảo về lõi core: Băng chống thấm nước (water blocking swellable tape) chống nhiệt và tạp độ tròng cho lõi cáp ngăn nước xâm nhập từ vỏ cáp.

- Phương pháp bện lõi: Bện dảo chiều SZ

- Lớp vỏ trong: Nhựa HDPE màu đen. độ dày: ≥ 1.0mm ± 0.1mm

- Lớp sợi gia cường: Loại sợi Kevlar được bện bên ngoài lớp vỏ trong hoặc tương đương

- Lớp vỏ ngoài: Nhựa HDPE màu đen. độ dày: ≥ 1.5mm ± 0.1mm

- Đánh dấu sợi và ống lỏng: Mã màu của sợi quang và ống lỏng được tuân theo tiêu chuẩn TIA/EIA-98-A

Đặc tính của sợi cáp quang 12FO ADSS chính hãng

- Tiểu chuẩn áp dụng: TCN 68-160 ITU-T G.652.D

- Loại sợi: đơn mốt (single mode)

- Hệ số suy hao bước sóng 1310nm:≤ 0,38 db/km

- Hệ số suy hao bước sóng 1550nm:≤ 0,24 db/km

- Hệ số tán sắc: ≤ 3,5 với λ= 1310nm

≤ 18 với λ= 1550nm

- Hệ số phân cực mốt PDM: ≤ 0,2 ps/km 1/2

- Đường kính trường mốt bước sóng 1310nm: 9.2 ± 0.4 µm

- Đường kính trường mốt bước sóng 1550nm: 10.4 ± 0.5 µm

- Sai số đồng tâm trường mốt: 0,5 µm

- Đường kính lớp vỏ phản xạ: 125 ± 0,7µm

- Độ không tròn đều lớp vỏ phản xạ :≤ 0,7%
