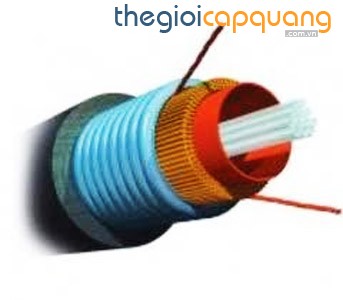

Cáp quang ourdor Multimode 50/125µm 4-12 core

Cáp quang ourdor Multimode 50/125µm 4-12 core

Cáp sợi quang AMP multimode 50/125µm đã được thiết kế và kiểm định theo chuẩn TIA/ EIA-568-B, Telordia GR-409-CORE, IEC 793-1/794-1, ISO/IEC 11801, và ICEA-640. Do đó cáp sợi quang của AMP luôn đáp ứng tốt tất cả các yêu cầu về hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như IEE 802.3 Ethernet (bao gồm chuẩn 10 Gigabit Ethernet), ATM, FDDI…Cáp quang multimode có sẵn nhiều loại như: cáp bọc thép và không bọc thép với cấu trúc dạng ống đơn (single loose tube) và dạng nhiều ống buffer (stranded loose tube).

Cáp quang ourdor Multimode 50/125µm 4-12 core Cáp có Cấu trúc dạng ống đơn (single loose tube) sẽ có một ống buffer bên trong sợi cáp, với lớp hợp chất chống thấm nước dạng khô, cùng với một dải thép gấp nếp (loại bọc thép) và lớp vỏ bằng chất polyethylene (MDPE) bên ngoài. Cấu trúc đường kính single loose tube nhỏ tiết kiệm không gian bên trong ống dẫn. Cáp quang multimode có Cấu trúc dạng nhiều ống buffer (stranded loose tube) sẽ có thêm nhiểu lớp đệm gồm nhiều sợi dây căng nhỏ chống nước, và lớp vỏ polyethylene bên ngoài. Vỏ cáp có màu đen và làm bằng chất có ma sát kém giúp dễ dàng trong thi công. Cáp hoàn toàn đáp ứng tốt những yêu cầu về hiệu suất. Đối với cáp có cấu trúc bọc thép giúp tăng tính chịu lực thích hợp khi chôn trực tiếp. Tất cả các loại cáp được thiết kế dạng ống đơn với đường kính nhỏ giúp tiết kiệm chỗ hơn. Tất cả thích hợp cho đường cáp trục chính nối những tòa nhà (treo trên không, đi trong ống, hay chôn trực tiếp). Chuẩn màu theo TIA nhận dạng dễ dàng. Cáp có lớp jacket UV bảo vệ cáp khỏi môi trường khắc nghiệt ngoài trời. Thông số kỹ thuật

	Multimode 50/125µm (850nm/1300nm)	Multimode 62.5/125µm (850nm/1300nm)
Suy hao tối đa	3.5/1.5 dB/km	3.5/1.0 dB/km
Băng thông OFL	500/500 MHz­/km	200/500 MHz­/km
Băng thông 850nm Laser	Not Applicable	Not Applicable
Khoảng cách 1000BASE-SX	2-600 m	2-300 m
Khoảng cách 1000BASE-LX	2-600 m	2-550 m
Khoảng cách 10GBASE-SR	2-82 m	2-33 m
Khoảng cách 10GBASE-LX4	2-300 m	2-300 m

Vận hành	Thi công	Lưu giữ
-40°C đến +70°C	-20°C đến +60°C	-40°C đến +70°C
(-40°F đến +160°F)	(-22°F đến +140°F)	(-40°F đến +160°F)

Loại cáp	Số Fiber	Nominal O.D. mm (in)	Trọng lượng kg/km (lbs/1000ft)	Sức căng cho phép		Bán kính cong tối thiểu
				Thi công N (lbf)	Cố định N (lbf)	Thi công mm (in)	Cố định mm (in)
Dielectric	4	6.0 (0.24)	32 (22)	1000 (220)	890 (200)	100 (3.9)	60 (2.4)
	6	6.0 (0.24)	32 (22)	1000 (220)	890 (200)	100 (3.9)	60 (2.4)
	8	6.0 (0.24)	32 (22)	1000 (220)	890 (200)	100 (3.9)	60 (2.4)
	12	6.0 (0.24)	32 (22)	1000 (220)	890 (200)	100 (3.9)	60 (2.4)
