CÁP QUANG DÃ CHIẾN MULTI MODE

CÁP QUANG DÃ CHIẾN MULTI MODE

1. Một số đặc tính của cáp

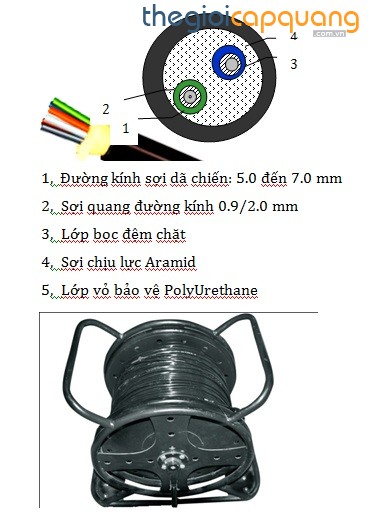

*Vỏ cáp: - Lớp vỏ bọc bên ngoài cáp được làm bằng nhựa PU (Poly Urethane) có độ dẻo dai, đàn hồi rất tốt và có khả năng chống mài mòn cao để bảo vệ cáp trước các tác động của lực nén và lực va đập trực tiếp lên cáp như: dẫm đạp lên cáp, xe chèn qua cáp, cáp bị vướng mắc vào các chướng ngại vật khi triển khai, thu hồi, ...

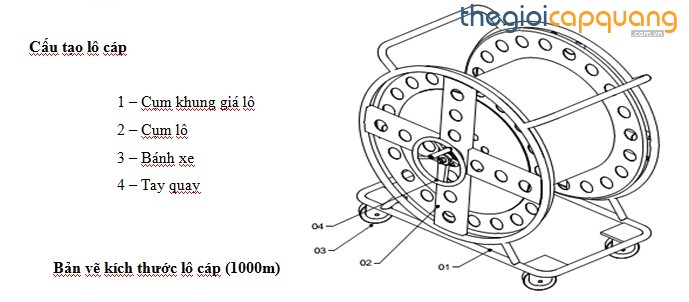

- Trong lõi cáp được thiết kế có một lớp sợi aramid bảo vệ cáp trước tác động của các lực kéo, nén, va đập. - Cấu trúc cáp quang dã chiến multimode bảo đảm độ mềm dẻo cao, dễ dàng triển khai và thu hồi cáp ở các địa hình khác nhau. * Lô cáp quang dã chiến multimode: - Thiết kế với khung thép chắc chắn, sơn tĩnh điện, có tay quay và hãm lô cáp. - Kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng vận chuyển tiện lợi trong việc thi công, triển khai và thu hồi cáp. - Chiều dài cáp có thể cuốn trong lô : 1000m

2. Chỉ tiêu kỹ thuật cụ thể

Chỉ tiêu chung	Yêu cầu
Loại sợi	SMF 9/125
Đường kính trường mode (mode field diameter)	Tại bước sóng 1310nm: 9,2µm ±0,4µm Tại bước sóng 1550nm: 10,4µm ±0,8µm
Đường kính vỏ sợi (cladding diameter)	125,0µm ±1µm
Suy hao lõi sợi quang tại bước sóng 1310nm (dB/km)	≤ 0,35
Suy hao lõi sợi quang tại bước sóng 1550nm (dB/km)	≤ 0,20
Nhiệt độ làm việc	Từ 0ºC đến 60ºC
Thời gian sử dụng	≥ 15 năm

Chỉ tiêu truyền dẫn

Suy hao chèn (suy hao khi tiếp xúc)	≤ 1 dB
Suy hao phản xạ	≥ 50 dB
Bước sóng cắt (cut-off wavelength)	≤ 1260 nm

Chỉ tiêu cáp quang dã chiến

Đường kính dây cáp	5mm ± 0,5mm
Bán kính uốn cong cho phép	≥ 10 lần đường kính cáp
Lực căng tối đa cho phép	≥ 2,0 kN
Khả năng chịu nén	≥ 1,0 kN/100mm (Tương đương cáp chôn trực tiếp)
Khả năng chịu xoắn	Số chu kỳ ≥ 50 lần
Lực kéo đột ngột - Crush Short Term ( N/10cm)	1000
Lực kéo liên tục – Crush Long Term ( N/10cm)	200

CÁP QUANG DÃ CHIẾN MULTI MODE Lớp vỏ bọc cáp được làm bằng nhựa PU (Poly Urethane) có độ dẻo dai, đàn hồi rất tốt và có khả năng chống mài mòn cao để bảo vệ cáp trước tác động của lực nén và lực va đập trực tiếp lên cáp như: sự dẫm đạp lên cáp, xe chèn qua cáp, cáp bị vướng mắc vào các chướng ngại vật khi triển khai, thu hồi,..
