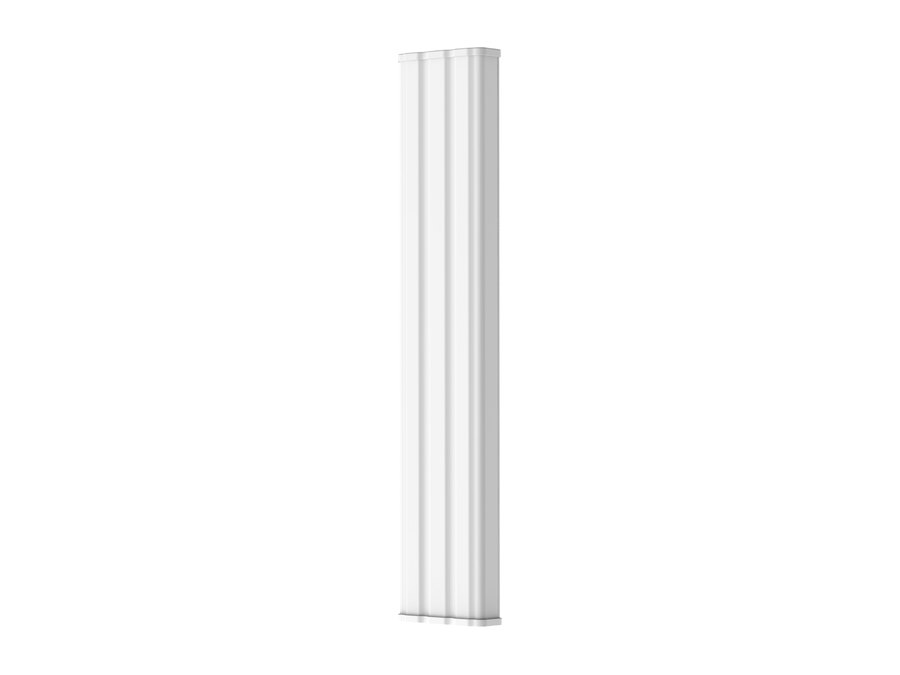

Ăng-ten Ruijie RG-ANT20S-90

RG-ANT20S-90 phục vụ kịch bản nào?

Bảng “Applicable Scenarios” cho RG-ANT20S-90 chỉ có một dòng: WISP. Dòng chữ dưới tên trên trang sản phẩm — WISP, CCTV, thị trấn, đường phố, nhà máy — là dòng chung cho mọi mã AirMetro, nên bài dựa vào datasheet của chính ăng-ten.

Ruijie Reyee gọi mã này là ăng-ten sector 90° của dòng cầu nối AirMetro; mục Models ghi “90°, 10 km Sector Antenna”, bán riêng. Trong bảng ăng-ten của datasheet, loại được ghi là panel 2×2 ở băng 5 GHz. Đây là ăng-ten có độ lợi cao nhất (20 dBi) và cho cự ly dài nhất (10 km) trong ba ăng-ten mà datasheet trạm gốc RG-AirMetro550G-B có số liệu.

Các điểm chính của RG-ANT20S-90

• Độ lợi 20 dBi ở băng 5 GHz, cấu hình 2×2.
• Góc phủ: 90° theo phương ngang, 7° theo phương dọc.
• Tầm 10 km khi trạm gốc RG-AirMetro550G-B được lắp trên ăng-ten (datasheet trạm gốc).
• Giá uptilt/downtilt: hộp có cả giá uptilt và giá downtilt, hai giá bắt cột, hai kẹp cột.
• Ngoài trời: IP55, làm việc -40 °C đến +80 °C.

Số liệu cầu nối với RG-AirMetro550G-B

Tài liệu trạm gốc liệt kê ba mốc khoảng cách cho cấu hình lắp trên RG-ANT20S-90, đo ở HT40:

Ở mức camera 4–5 Mbps, khuyến nghị là 28 chiếc ở 3 km, 21 chiếc ở 5 km, 10 chiếc ở 10 km. Khối 6–7 Mbps trong datasheet lặp lại nguyên các số này cho RG-ANT20S-90, nên bài không dùng khối đó. Tài liệu không có mốc 1 km cho mã ăng-ten này.

Kích thước, phụ kiện và môi trường

RG-ANT20S-90 dài 694 mm, rộng 139,9 mm, dày 48,9 mm (chưa tính giá), nặng 1,82 kg không bao bì; cả kiện 4,5 kg, kích thước kiện 750 × 195 × 165 mm. Datasheet ghi kiểu lắp bắt cột.

Datasheet kê đồ đi kèm như sau. Cáp: hai sợi RF. Giá: một uptilt, một downtilt, hai giá bắt cột, hai kẹp cột. Ốc vít: tám đai ốc mặt bích, bốn bu-lông mặt bích đầu Phillips, bốn bu-lông cổ vuông. Ngoài ra là nắp bảo vệ và tài liệu hướng dẫn. Về môi trường, vỏ đạt IP55, làm mát tự nhiên; nhiệt độ hoạt động từ -40 °C lên +80 °C, khi cất kho chịu tới +85 °C; độ ẩm trong khoảng 5 % tới 95 % (không ngưng tụ); dùng được ở độ cao -500 m đến 5.000 m. MTBF: 400.000 giờ.

Thông số RG-ANT20S-90

Bản PDF hãng phát hành: datasheet RG-ANT20S-90 (07/09/2026).

So RG-ANT20S-90 với hai ăng-ten còn lại

Hàng tầm xa và Mbps theo datasheet RG-AirMetro550G-B (ANT13-360 chỉ có mốc tới 2 km); các hàng còn lại theo datasheet từng ăng-ten.

Câu hỏi thường gặp về RG-ANT20S-90

RG-ANT20S-90 cho cự ly bao xa?

10 km là mức hãng ghi cho trạm RG-AirMetro550G-B đặt trên ăng-ten này; tại mốc đó thông lượng 77 Mbps, RSSI -73 dBm (HT40).

RG-ANT20S-90 phủ góc rộng chừng nào?

90° ngang, 7° dọc; độ lợi 20 dBi.

Hộp có giá uptilt và downtilt không?

Có. Datasheet liệt kê một giá uptilt và một giá downtilt, cùng hai giá bắt cột và hai kẹp cột.

Ăng-ten nặng bao nhiêu?

1,82 kg khi chưa có bao bì; kiện vận chuyển 4,5 kg.

Đặt mua RG-ANT20S-90

Sản phẩm nằm trong nhóm Wifi Ruijie của Thế Giới Cáp Quang. Trạm gốc có số liệu khi lắp trên ăng-ten này: RG-AirMetro550G-B. Hai ăng-ten còn lại của bộ: RG-ANT16S-120 (120°) và RG-ANT13-360 (360°). Gọi hotline hoặc để số ở khung gọi lại phía trên để nhận báo giá.
