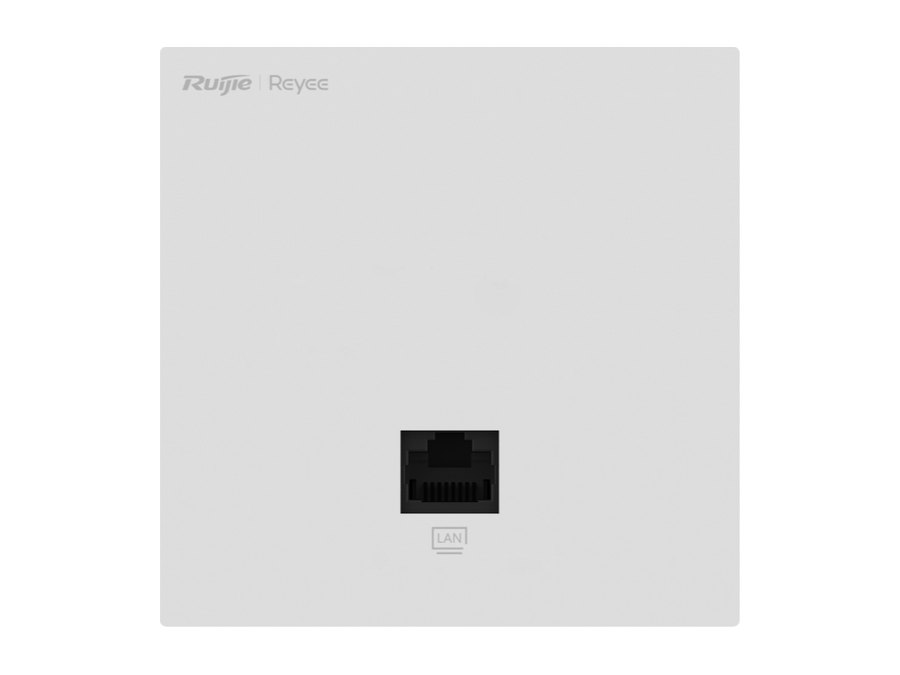

Access point Ruijie RG-RAP1201

Khách sạn, nhà ở, văn phòng: nơi Ruijie ghi cho RG-RAP1201

Trên trang Ruijie Reyee, dòng mô tả ngắn dưới tên RG-RAP1201 là “Hotel, Home, Office, etc.”; bản tiếng Việt viết “Khách sạn, Nhà ở, Văn phòng, v.v.”. Thiết bị thuộc nhóm AP gắn tường Wi-Fi 5, datasheet xếp vào loại “Wall AP” với kiểu lắp junction box. Mục Models tóm tắt mã này là “Wi-Fi 5, 1267Mbps, 2* GE”.

Datasheet mở đầu bằng năm ý Highlights, viết bằng tiếng Anh: “Dual-radio performance, gigabit wireless wall-mounted AP”, “Better experience with MU-MIMO under 802.11ac Wave2”, “Easy installation, worldwide compatible”, “Upgrade Full GE Ports” và “Ruijie Cloud Management”. Tên trang ghi 1267 Mbps, hàng Maximum wireless data rate của bảng thông số ghi 1266 Mbps; bài theo bảng.

Việc RG-RAP1201 làm được

• Sóng Wi-Fi 5 hai băng: 5 GHz hỗ trợ 802.11ac (Wi-Fi 5) cùng 802.11a/n; 2,4 GHz hỗ trợ 802.11b/g/n.
• Hai cổng GE: 2 cổng 10/100/1000BASE-T; nguồn vào theo PoE hoặc PoE+.
• AP Mesh và lặp sóng: AP Mesh, Mesh management, Wireless repeater mode đều “Yes”.
• Roaming: có 802.11k/v, AI roaming, roaming Layer 2, Layer 3; 802.11r ghi “No”.
• Nhiều SSID, VLAN: 8 SSID, nhiều SSID trên một VLAN, VLAN 802.1Q.
• Chế độ và Internet: AP mode và Routing mode đều “Yes”; truy cập Internet qua IP tĩnh, IP động hay PPPoE.
• Dịch vụ IP: NAT, DHCP server, ARP binding, ping IPv4, traceroute; IPv6 “No”.
• IPTV: IPTV transparent transmission “Yes”.
• Tối ưu một chạm: hàng One-Click Network Optimization ghi “Yes”.
• Quản trị: qua ứng dụng Reyee, trang eWeb hoặc nền tảng đám mây Ruijie Cloud; số thiết bị quản lý lớn nhất 150.

Hai cổng GE và nguồn PoE

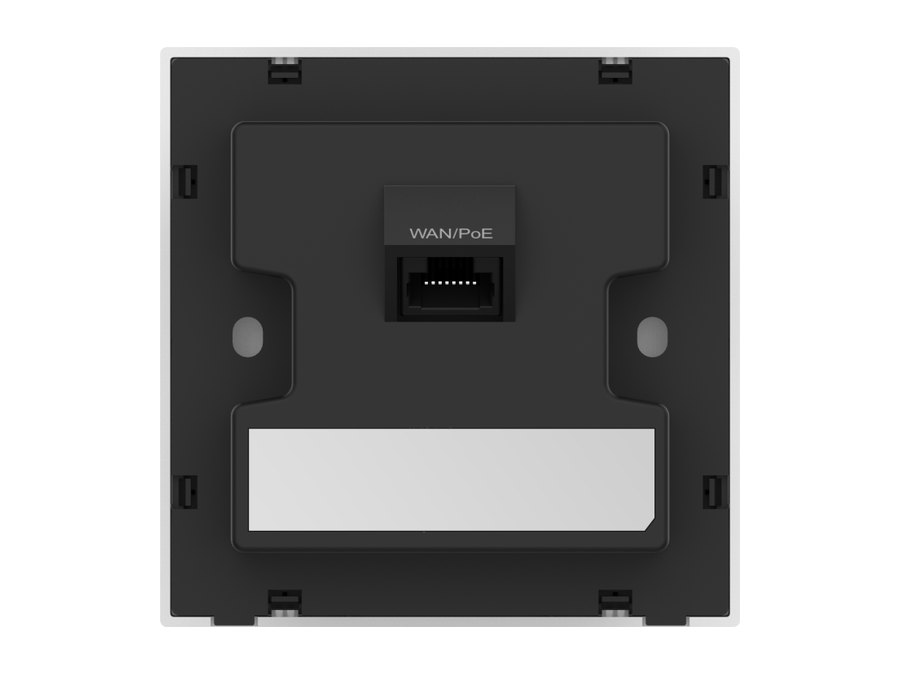

Cổng của RG-RAP1201 gồm 2 cổng 10/100/1000BASE-T, nút reset và một LED trạng thái. Nguồn điện chỉ đi vào máy theo dây mạng, chuẩn IEEE 802.3af (PoE) hoặc IEEE 802.3at (PoE+); datasheet đánh “No” cho nguồn tại chỗ, cho đầu nối DC và cho PoE budget, phần phụ kiện không có adapter. Mức tiêu thụ lớn nhất là 9 W. Trong mục “Products Compatible” trên trang hai PoE injector RG-POE-AF15 và RG-POE-AT30, Ruijie xếp RG-RAP1201 vào nhóm Wall AP.

Thông số vô tuyến của RG-RAP1201

RG-RAP1201 có hai radio; bảng phần cứng ghi tổng số luồng không gian là 4, cấu hình MIMO 2 × 2 cho từng băng và FEM kiểu iFEM. Tốc độ không dây tối đa 1266 Mbps; datasheet ghi riêng 5 GHz 866 Mbps, 2,4 GHz 400 Mbps. Còn độ rộng kênh thì băng 5 GHz chọn được Auto, 20, 40 hoặc 80 MHz, băng 2,4 GHz chọn Auto, 20 hoặc 40 MHz.

Phần ăng-ten được datasheet ghi là “Integrated 2.4 GHz and 5 GHz: 2 built-in omnidirectional antennas”, tức 2 ăng-ten đa hướng gắn trong, loại tích hợp 2,4 GHz và 5 GHz. Độ lợi ghi trong datasheet: băng 5 GHz là 4,10 dBi, băng 2,4 GHz là 3,82 dBi (datasheet RG-RAP1200(F) và RG-RAP1200(P) cùng ghi 2 dBi mỗi băng). Mỗi băng phát gộp tới 21 dBm, tính theo luồng là 18 dBm; hãng lưu ý con số tuỳ luật của mỗi nước. Trong danh sách quốc gia, Việt Nam được ghi: dải 2,4 GHz và dải 5150–5350 MHz giới hạn EIRP ở 23 dBm; dải 5470–5725 MHz cùng dải 5725–5850 MHz giới hạn ở 30 dBm.

Kiểu điều chế đi tới 256-QAM (MIMO-OFDM). Beamforming, DFS, WMM có; OFDMA, MLO, 4K-QAM không. Vùng phủ hãng nêu là 30 m², đo khi không vật cản; Ruijie chú thích bán kính phủ còn tuỳ thiết bị đầu cuối và can nhiễu tại chỗ.

RG-RAP1201 phục vụ được bao nhiêu máy khách?

Bảng phần mềm có hai hàng số máy khách: một hàng là mức liên kết tối đa, một hàng là mức Ruijie khuyến nghị; mỗi hàng ghi theo 2,4 GHz, 5 GHz và khi bật cả hai băng.

Quản trị, đăng nhập và mã hoá

Trang giới thiệu có mục tối ưu một chạm (WIO) và mục lập mạng Wi-Fi trong vòng 3 phút bằng SON qua app Ruijie Reyee. Các hàng quản trị được đánh dấu có: quản lý bằng ứng dụng Reyee, bằng eWeb, bằng Ruijie Cloud; cấu hình và quản lý toàn mạng; đồng bộ cấu hình giữa ba công cụ đó; hiển thị thông tin thiết bị trên nền tảng đám mây. SNMP không có. Trang web quản trị của từng AP ở 10.44.77.254, của toàn mạng ở 10.44.77.253, mật khẩu gốc admin.

Phần mã hoá chỉ có nhóm WPA-PSK, WPA2-PSK và kiểu hỗn hợp WPA/WPA2-PSK; ô chung của OWE, WPA3-SAE và WPA2-PSK/WPA3-SAE được đánh “No”. Số danh sách chặn/cho phép theo địa chỉ MAC (một SSID): 256; toàn cục: 256. Không có Layer 2 isolation, 802.1X, AP portal authentication theo datasheet. Bộ nhớ RAM 128 MB DDR3 nằm trong CPU, flash 8 MB.

Thân máy, điều kiện vận hành và hộp sản phẩm

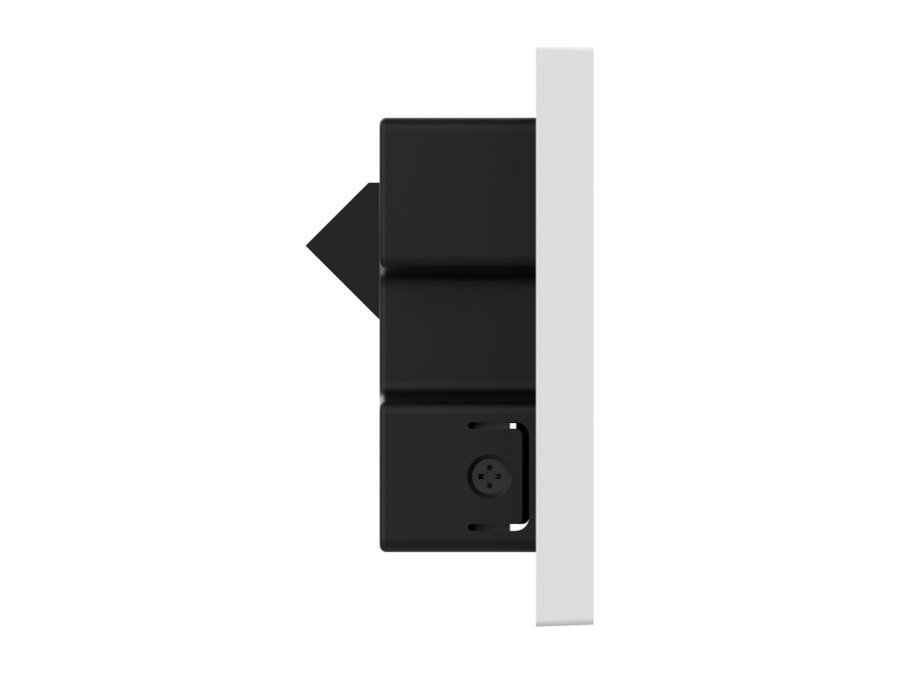

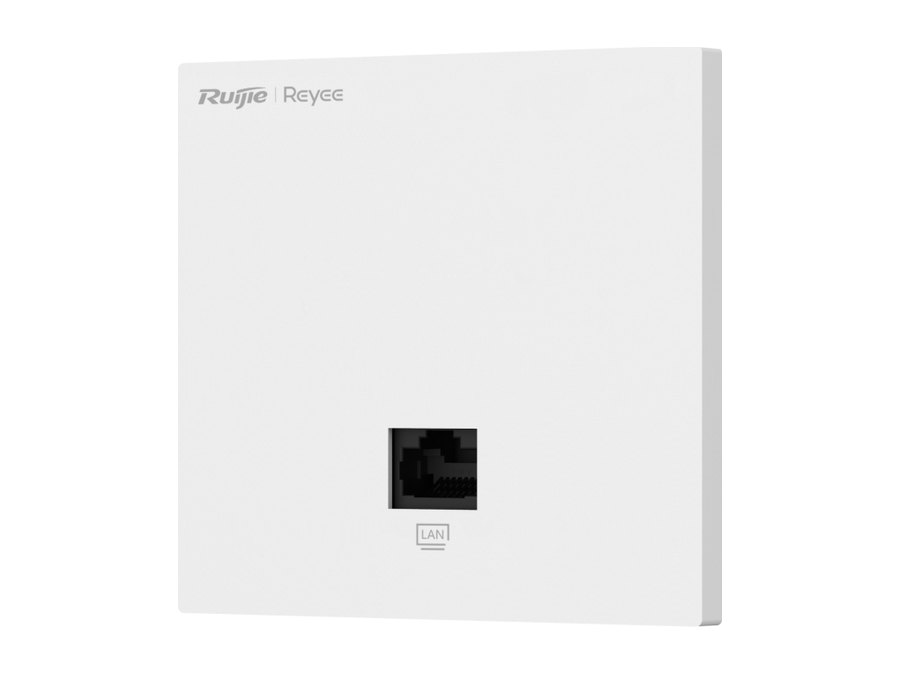

Khối tính năng trên trang RG-RAP1201 có ô “86mm Design”; bảng kích thước ghi rộng 86 mm, sâu 42,4 mm, cao 86 mm. Vỏ trắng; chỉ tính thân máy thì không quá 0,16 kg, tính cả đóng gói không quá 0,19 kg. Nhiệt độ vận hành 0 °C đến 40 °C, lưu kho –40 °C đến +70 °C, độ ẩm vận hành và lưu kho 5–95 % RH không ngưng tụ; IP41. Cổng Ethernet có bảo vệ xung ±2 kV (common mode). MTBF của mã này là 400.000 giờ. Chứng nhận CE, CB; an toàn EN 62368-1; RoHS “Yes”.

Hộp sản phẩm theo datasheet có 1 AP, 2 vít đầu chữ thập M4 × 40 mm, 1 sách hướng dẫn sử dụng; không kèm adapter.

Bảng thông số RG-RAP1201

Đối chiếu bản gốc: datasheet RG-RAP1201 (PDF của Ruijie).

RG-RAP1201 so với RG-RAP1200(F) và RG-RAP1200(P)

Năm mã trong mục Models trên trang RG-RAP1201 là RG-RAP1200(F), RG-RAP1200(P), RG-RAP1201 (Wi-Fi 5) và RG-RAP1261, RG-RAP1260 (Wi-Fi 6). Dưới đây, RG-RAP1201 được đặt cạnh hai mã Wi-Fi 5 cùng dòng là RG-RAP1200(F) và RG-RAP1200(P); ô của mỗi cột lấy từ datasheet của chính mã đó.

Chú thích: GE là 10/100/1000BASE-T, FE là 10/100BASE-T; “4 W / 15,4 W” là PoE budget của RG-RAP1200(P) khi nguồn vào theo 802.3af / 802.3at (mã này có 1 cổng PoE Out); “Khuyến nghị” là số máy khách khi bật hai băng. Cả ba mã cùng ghi 1266 Mbps ở hàng tốc độ lớn nhất và cùng chỉ nhận điện PoE/PoE+.

Thắc mắc thường gặp về RG-RAP1201

Hai cổng mạng của RG-RAP1201 chạy tốc độ nào?

Cả hai là cổng 10/100/1000BASE-T; mục Models của hãng viết gọn “2* GE”, phần Highlights có dòng “Upgrade Full GE Ports”.

Cấp nguồn cho RG-RAP1201 thế nào?

Qua cáp mạng theo PoE 802.3af hoặc PoE+ 802.3at. Datasheet ghi không có nguồn tại chỗ, không có đầu DC, không kèm adapter; máy dùng tối đa 9 W.

RG-RAP1201 có AP Mesh và roaming 802.11k/v không?

AP Mesh, mesh management, repeater không dây, 802.11k/v và AI roaming đều “Yes”. Riêng Fast transition (802.11r) ghi “No”.

Mỗi RG-RAP1201 nên có bao nhiêu máy kết nối?

Khi bật hai băng, Ruijie khuyến nghị 40 máy khách; mức tối đa là 110. Theo băng: 2,4 GHz khuyến nghị 8 (tối đa 64), 5 GHz khuyến nghị 32 (tối đa 110).

Địa chỉ đăng nhập RG-RAP1201 là gì?

10.44.77.254 khi quản lý riêng AP, 10.44.77.253 khi quản lý cả mạng; mật khẩu mặc định admin.

Mua RG-RAP1201 tại Thế Giới Cáp Quang

Mã nằm trong nhóm Wifi Ruijie trên web. Theo datasheet router Ruijie RG-EG105GW(T), ở chế độ router, router này quản lý được tối đa 150 thiết bị dòng AP và NBS. Để nhận báo giá theo số lượng, gọi hotline hoặc để lại số điện thoại ở khung yêu cầu gọi lại.
