Thanh nguồn PDU 6 ổ đa năng MCB20A

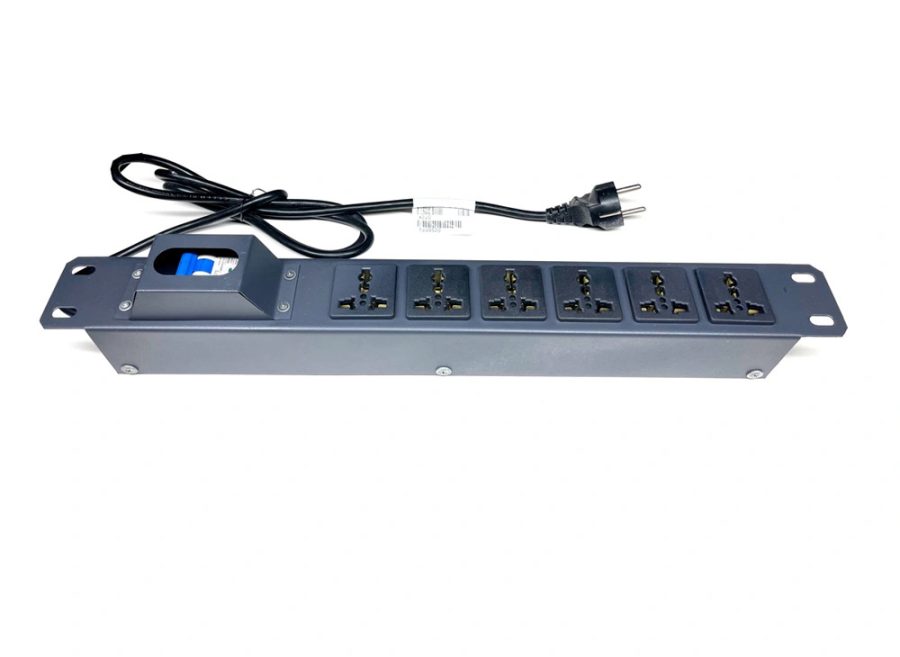

Thanh nguồn PDU 6 ổ đa năng MCB20A UNIRACK UNR-P6M20/1U

Thanh nguồn PDU 6 ổ đa năng MCB20A UNIRACK UNR-P6M20/1U là thiết bị phân phối nguồn điện trong tủ rack, giúp tập trung điểm cấp điện cho switch, router, modem, đầu ghi camera và thiết bị có phích cắm tương thích. Sản phẩm được trang bị 6 ổ cắm đa năng 3 chân, tích hợp MCB 20A phục vụ đóng cắt và bảo vệ quá dòng.

Thiết kế lắp rack 19 inch, chiều cao 1U, kết hợp tai bắt rack giúp cố định thanh nguồn trong tủ. Vỏ thép sơn tĩnh điện và dây cấp nguồn dài 1,5 m hỗ trợ bố trí hệ thống điện gọn gàng, thuận tiện khi kiểm tra kết nối.

Thông số kỹ thuật thanh nguồn PDU UNR-P6M20/1U

Lưu ý: MCB 20A không đồng nghĩa mỗi ổ cắm chịu tải 20A. Cần kiểm tra định mức từng ổ, dây nguồn, phích cắm và nguồn cấp khi xác định tổng tải sử dụng.

Đặc điểm nổi bật của thanh nguồn PDU 6 ổ đa năng MCB20A

Sáu ổ cắm giúp tập trung nguồn điện

Ổ điện tủ rack 6 ổ cung cấp sáu vị trí kết nối nguồn trên cùng một thanh PDU. Việc bố trí tập trung giúp người vận hành dễ đánh dấu dây, nhận diện thiết bị và kiểm tra kết nối khi bảo trì.

Ổ đa năng 3 chân hỗ trợ phích cắm tương thích. Với bộ nguồn dạng adapter, cần kiểm tra kích thước và hướng cắm để tránh che khuất ổ bên cạnh.

Số lượng thiết bị sử dụng đồng thời phụ thuộc vào tổng tải và khả năng bố trí thực tế, bên cạnh số ổ còn trống.

MCB 20A phục vụ đóng cắt và bảo vệ quá dòng

PDU UNIRACK 20A được trang bị MCB 20A theo cấu hình công bố. Đây là bộ phận đóng cắt và bảo vệ quá dòng của sản phẩm.

Khi lựa chọn, cần đối chiếu tải thiết bị với khả năng đáp ứng của toàn bộ đường cấp điện. Định mức MCB chưa đủ để xác định tải cho phép của từng ổ cắm hoặc phụ kiện kết nối.

Quy cách 1U, phù hợp lắp rack 19 inch

Thanh nguồn PDU 1U sử dụng không gian lắp đặt gọn trong tủ mạng. Tai bắt rack giúp cố định sản phẩm vào hệ thống thanh tiêu chuẩn 19 inch, tạo vị trí cấp điện rõ ràng và thuận tiện quản lý dây.

Nên chọn vị trí dễ tiếp cận MCB, đủ khoảng thao tác cắm rút và không cản trở việc tháo lắp thiết bị xung quanh.

Vỏ thép sơn tĩnh điện

UNR-P6M20/1U sử dụng vỏ thép tấm sơn tĩnh điện. Theo bảng kỹ thuật, sản phẩm có màu đen cát; tiếp điểm ổ cắm sử dụng chân đồng theo mô tả của nhà cung cấp.

Khi đặt hàng, có thể xác nhận màu hoàn thiện thực tế để đồng bộ với tủ và các phụ kiện đang sử dụng.

Dây nguồn dài 1,5 m

Sản phẩm đi kèm dây cấp nguồn dài 1,5 m. Người mua nên đo khoảng cách đến điểm cấp điện hoặc UPS, tính cả đường đi dây trong tủ.

Catalogue chưa nêu cụ thể chuẩn đầu cấp nguồn trong bảng thông số. Cần xác nhận loại đầu nối và định mức của cấu hình giao hàng trước khi lựa chọn phương án kết nối.

Ứng dụng của PDU UNR-P6M20/1U

Hệ thống mạng văn phòng và cửa hàng

Thanh nguồn phù hợp để phân phối điện cho switch, router, modem và thiết bị có yêu cầu điện, phích cắm tương thích.

Có thể đánh dấu dây theo tên hoặc vị trí thiết bị để thuận tiện nhận diện khi kiểm tra và thay đổi cấu hình mạng.

Hệ thống camera giám sát

Thanh nguồn PDU 6 ổ đa năng có thể cấp điện cho đầu ghi, switch và các bộ nguồn liên quan khi đáp ứng điều kiện về tải và kết nối.

Với adapter lớn, nên kiểm tra khoảng cách giữa các ổ trước khi xác định số thiết bị có thể bố trí.

Phân phối điện từ UPS

PDU có thể sử dụng sau UPS khi thông số điện và đầu kết nối phù hợp. Trong cấu hình này, UPS cung cấp nguồn, còn PDU phân phối điện đến thiết bị.

Khả năng cấp điện và thời gian lưu điện phụ thuộc vào UPS cùng tổng tải kết nối.

Cách lựa chọn thanh nguồn PDU phù hợp

Trước khi mua UNR-P6M20/1U, nên kiểm tra:

• Số điểm kết nối: Sáu ổ đáp ứng nhu cầu hiện tại và dự kiến mở rộng.
• Tải sử dụng: Tải từng ổ và tổng tải phù hợp với định mức được xác nhận.
• Phích cắm thiết bị: Tương thích với ổ cắm, không che các vị trí cần dùng.
• Không gian lắp đặt: Tủ hỗ trợ rack 19 inch và có vị trí 1U phù hợp.
• Nguồn cấp đầu vào: Đầu nối tương thích, dây 1,5 m đáp ứng khoảng cách thực tế.

Bạn có thể tham khảo thêm phụ kiện tủ rack UNIRACK để phối hợp thanh nguồn với khay đỡ và các phụ kiện cần thiết.

Câu hỏi thường gặp

UNR-P6M20/1U có bao nhiêu ổ cắm?

Sản phẩm có 6 ổ cắm đa năng 3 chân, dùng cho thiết bị có phích cắm và thông số điện tương thích.

Phiên bản này sử dụng MCB hay công tắc nguồn?

Theo catalogue, UNR-P6M20/1U được trang bị MCB 20A. Khi đặt hàng, cần ghi đúng mã để lựa chọn chính xác cấu hình.

Mỗi ổ cắm có chịu được 20A không?

Không thể suy ra định mức từng ổ từ thông số MCB 20A. Cần xác nhận giới hạn của từng ổ và các thành phần trên đường cấp điện.

Có thể sử dụng cả sáu ổ cùng lúc không?

Có thể kết nối tại sáu vị trí khi tải từng ổ và tổng tải đáp ứng giới hạn cho phép. Adapter có kích thước lớn có thể ảnh hưởng đến số ổ sử dụng thực tế.

Sản phẩm được bảo hành bao lâu?

Theo catalogue, thanh nguồn PDU UNIRACK UNR-P6M20/1U được bảo hành 12 tháng. Điều kiện và phạm vi bảo hành được xác nhận khi mua hàng.
