Thanh nguồn PDU 6 ổ C13 MCB20A

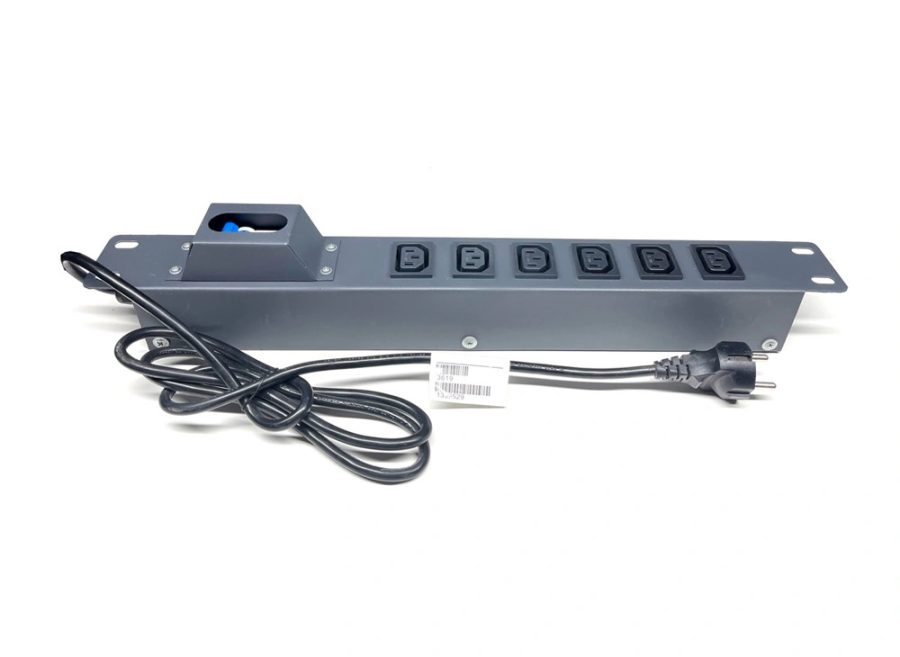

Thanh nguồn PDU 6 ổ C13 MCB20A UNIRACK UNR-P6M20/1U-C13

Thanh nguồn PDU 6 ổ C13 MCB20A UNIRACK UNR-P6M20/1U-C13 là thiết bị phân phối nguồn điện cho server, switch và thiết bị mạng sử dụng dây nguồn tương thích. Sản phẩm được trang bị 6 ổ cắm đầu ra C13, tích hợp MCB 20A phục vụ đóng cắt và bảo vệ quá dòng.

Thiết kế lắp rack 19 inch, chiều cao 1U giúp bố trí thanh nguồn gọn trong tủ mạng. Vỏ thép sơn tĩnh điện, tai bắt rack và dây cấp nguồn dài 1,5 m hỗ trợ cố định PDU, sắp xếp dây điện và kiểm tra kết nối thuận tiện.

Thông số kỹ thuật PDU UNR-P6M20/1U-C13

Lưu ý: Thông số MCB 20A không có nghĩa mỗi ổ C13 chịu tải 20A. Khi lựa chọn tổng tải, cần kiểm tra định mức từng ổ, dây nguồn, phích cắm và nguồn cấp.

Đặc điểm nổi bật của thanh nguồn PDU 6 ổ C13

Sáu đầu ra C13 cho thiết bị IT tương thích

Thanh nguồn PDU 6 ổ C13 cung cấp sáu vị trí kết nối điện trong cùng một thiết bị. Cấu hình này phù hợp với hệ thống sử dụng dây nguồn tương thích C13, giúp tập trung điểm cấp điện cho các thiết bị trong tủ.

Khi lựa chọn, cần kiểm tra cả hai đầu dây kết nối: đầu cắm vào PDU và đầu kết nối với thiết bị. Không nên mặc định mọi server hoặc switch đều sử dụng cùng một loại dây nguồn.

Việc đánh dấu dây theo tên thiết bị sẽ giúp xác định đúng kết nối khi kiểm tra, bảo trì hoặc thay đổi cấu hình.

MCB 20A phục vụ đóng cắt và bảo vệ quá dòng

PDU C13 MCB20A được trang bị MCB 20A theo cấu hình công bố. Bộ phận này phục vụ thao tác đóng cắt và bảo vệ quá dòng.

Khả năng cấp điện thực tế cần được đánh giá trên toàn bộ đường nguồn. Người mua nên cung cấp danh sách thiết bị cùng thông số tiêu thụ điện để được đối chiếu cấu hình, thay vì chỉ dựa vào số ổ cắm hoặc định mức MCB.

Quy cách 1U, cố định trên rack 19 inch

Thanh nguồn PDU 1U sử dụng không gian lắp đặt gọn theo chiều cao 1U. Tai bắt rack giúp cố định PDU vào hệ thống thanh tiêu chuẩn 19 inch, tạo vị trí cấp điện rõ ràng trong tủ.

Khi bố trí, nên chọn vị trí dễ tiếp cận MCB và các đầu cắm. Đường đi dây cần chừa khoảng thao tác, tránh cản trở việc tháo lắp thiết bị xung quanh.

Vỏ thép sơn tĩnh điện

UNR-P6M20/1U-C13 sử dụng vỏ thép tấm sơn tĩnh điện. Theo bảng thông số, sản phẩm có màu đen cát; tiếp điểm ổ cắm sử dụng chân đồng theo mô tả của nhà cung cấp.

Khi đặt mua, nên xác nhận màu hoàn thiện thực tế nếu cần đồng bộ với tủ và các phụ kiện đang sử dụng.

Dây cấp nguồn dài 1,5 m

Sản phẩm đi kèm dây cấp nguồn dài 1,5 m. Chiều dài này cần được đối chiếu với khoảng cách đến nguồn điện hoặc UPS, tính cả đường đi dây trong tủ.

Catalogue chưa nêu cụ thể chuẩn đầu cấp nguồn trong bảng thông số. Vì vậy, cần xác nhận loại đầu nối và định mức của cấu hình giao hàng trước khi lựa chọn phương án kết nối.

Ứng dụng của PDU UNIRACK 6 ổ C13

Phân phối nguồn trong tủ server và tủ mạng

Sản phẩm phù hợp để cấp nguồn cho server, switch và thiết bị mạng có dây kết nối, thông số điện tương thích.

Tập trung nguồn qua PDU giúp người vận hành dễ theo dõi dây cấp điện, đồng thời thuận tiện hơn khi phân chia kết nối theo từng nhóm thiết bị.

Kết hợp với UPS tương thích

PDU UNIRACK có thể được bố trí sau UPS khi đầu kết nối và thông số điện phù hợp. UPS cung cấp nguồn, còn PDU phân phối điện đến các thiết bị.

Khả năng cấp điện và thời gian lưu điện phụ thuộc vào UPS cùng tổng tải kết nối. Khi thiết kế hệ thống, cần đối chiếu giới hạn của cả UPS, PDU và dây dẫn.

Cách chọn thanh nguồn PDU C13 phù hợp

Trước khi mua UNR-P6M20/1U-C13, nên kiểm tra:

• Chuẩn kết nối: Dây nguồn tương thích với ổ C13 và đầu nguồn của thiết bị.
• Số lượng đầu ra: Sáu ổ đáp ứng nhu cầu hiện tại và dự kiến mở rộng.
• Tải sử dụng: Tải từng ổ và tổng tải phù hợp với định mức được xác nhận.
• Không gian lắp đặt: Tủ hỗ trợ rack 19 inch, có vị trí 1U phù hợp.
• Nguồn cấp đầu vào: Đúng loại đầu nối, dây 1,5 m đáp ứng khoảng cách thực tế.

Có thể tham khảo thêm phụ kiện tủ rack UNIRACK để phối hợp thanh nguồn với khay đỡ và các phụ kiện quản lý hệ thống.

Câu hỏi thường gặp thanh nguồn PDU C13

UNR-P6M20/1U-C13 có bao nhiêu ổ cắm?

Sản phẩm có 6 ổ cắm đầu ra C13, dành cho thiết bị sử dụng dây nguồn tương thích.

Phiên bản này có phải ổ đa năng không?

Đây là phiên bản sử dụng đầu ra C13. Khi đặt hàng, cần ghi đầy đủ mã UNR-P6M20/1U-C13 để chọn đúng cấu hình.

Có thể sử dụng cả sáu ổ cùng lúc không?

Có thể kết nối tại sáu vị trí khi tải từng ổ và tổng tải đáp ứng giới hạn của PDU cùng toàn bộ đường cấp điện.

Mỗi ổ C13 có chịu được 20A không?

Không thể suy ra định mức từng ổ từ thông số MCB 20A. Cần xác nhận giới hạn tải của từng ổ và các thành phần kết nối theo cấu hình thực tế.

Sản phẩm được bảo hành bao lâu?

Theo catalogue, thanh nguồn PDU UNIRACK UNR-P6M20/1U-C13 được bảo hành 12 tháng. Điều kiện và phạm vi bảo hành được xác nhận khi mua hàng.
