Thanh nguồn PDU 24 ổ C13 C19 MCB32A

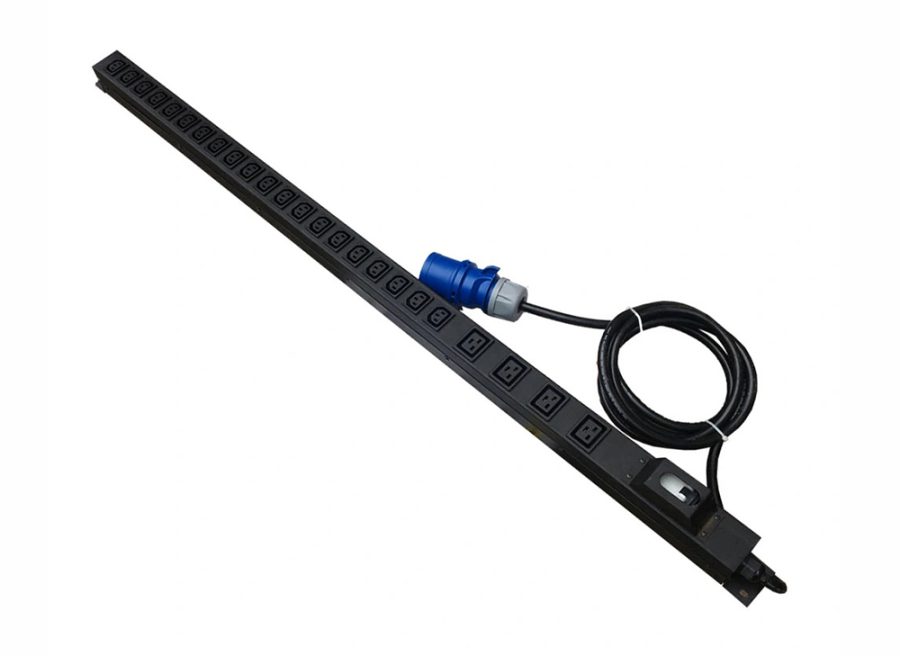

Thanh nguồn PDU 24 ổ C13 C19 MCB32A UNIRACK UNR-PDU24P

Thanh nguồn PDU 24 ổ C13 C19 MCB32A UNIRACK UNR-PDU24P là thiết bị phân phối điện cho server, switch và thiết bị mạng có kết nối nguồn tương thích. Sản phẩm gồm 20 ổ C13 và 4 ổ C19, tích hợp MCB 32A phục vụ đóng cắt và bảo vệ quá dòng.

Thiết kế lắp dọc trong tủ rack giúp dành không gian U cho thiết bị. Thân PDU dài 1.200 mm, sử dụng vỏ thép sơn tĩnh điện màu đen và đầu cấp nguồn dạng phích cắm công nghiệp.

Thông số kỹ thuật thanh nguồn PDU UNR-PDU24P

Lưu ý: Thông số MCB 32A không đồng nghĩa mỗi ổ C13 hoặc C19 chịu tải 32A. Cần xác nhận định mức từng ổ, dây dẫn, phích cắm và nguồn cấp khi lựa chọn tổng tải.

Đặc điểm nổi bật của thanh nguồn PDU 24 ổ C13 C19

Kết hợp 20 ổ C13 và 4 ổ C19

PDU 20 C13 4 C19 cung cấp hai loại đầu ra trên cùng một thanh nguồn, hỗ trợ hệ thống sử dụng nhiều kiểu dây kết nối tương thích.

Cấu hình 24 ổ giúp tập trung điểm cấp điện, thuận tiện phân chia kết nối theo thiết bị hoặc nhóm chức năng. Khi triển khai, có thể đánh dấu từng dây để dễ nhận diện trong quá trình kiểm tra và bảo trì.

Trước khi chọn dây, cần đối chiếu cả đầu cắm vào PDU và đầu kết nối với thiết bị. Không nên mặc định mọi server hoặc switch đều sử dụng cùng chuẩn nguồn.

Lắp dọc để dành không gian U cho thiết bị

Thanh nguồn PDU lắp dọc được bố trí theo chiều đứng trong tủ rack, giúp dành vị trí trên thanh rack cho server, switch, patch panel và các thành phần khác.

Thân PDU dài 1.200 mm nên cần kiểm tra chiều cao hữu dụng và vị trí gá thực tế. Khi lắp, phải tính thêm khoảng trống cho đầu cắm, dây dẫn, cửa tủ và các phụ kiện quản lý cáp.

Không nên xác định khả năng lắp vừa chỉ dựa vào số U của tủ.

MCB 32A phục vụ đóng cắt và bảo vệ quá dòng

PDU MCB32A UNIRACK được trang bị MCB 32A theo cấu hình công bố. Bộ phận này phục vụ thao tác đóng cắt và bảo vệ quá dòng.

Khả năng cấp điện thực tế phải được đánh giá trên toàn bộ đường nguồn. Khi bổ sung thiết bị vào các ổ còn trống, cần kiểm tra lại tải từng ổ và tổng tải, thay vì chỉ căn cứ vào số vị trí kết nối.

Điện áp sử dụng cần được xác nhận trước khi lựa chọn phương án cấp nguồn.

Phích cắm công nghiệp

UNR-PDU24P sử dụng đầu cấp nguồn dạng phích cắm công nghiệp. Người mua cần xác nhận chuẩn phích, điện áp, định mức và ổ cấp nguồn tương ứng theo cấu hình giao hàng.

Nếu kết nối với UPS, cần đối chiếu loại đầu ra của UPS và phương án dây nối. Catalogue chưa công bố chiều dài dây cấp nguồn, vì vậy thông số này cũng cần được xác nhận khi đặt mua.

Vỏ thép sơn tĩnh điện màu đen

Thân sản phẩm được làm bằng thép tấm sơn tĩnh điện màu đen, phù hợp với việc bố trí cố định trong tủ rack.

Khi chọn vị trí lắp, nên giữ MCB và các đầu cắm dễ tiếp cận. Dây nguồn cần được sắp xếp để không che khuất điểm thao tác hoặc cản trở việc bảo trì thiết bị.

Ứng dụng của PDU UNIRACK UNR-PDU24P

Phân phối nguồn trong tủ server

Thanh nguồn PDU 24 ổ C13 C19 phù hợp với tủ server có nhiều điểm kết nối điện và thiết bị sử dụng dây nguồn tương thích.

Việc tập trung nguồn trên một thanh PDU hỗ trợ quản lý dây theo vị trí thiết bị, thuận tiện kiểm tra khi thay đổi cấu hình hoặc bảo trì.

Cấp nguồn cho hệ thống thiết bị mạng

Sản phẩm có thể phân phối điện cho switch và các thiết bị mạng đáp ứng yêu cầu về kết nối, điện áp và tải sử dụng.

Cần lập danh sách đầu nguồn của từng thiết bị trước khi lựa chọn cấu hình C13/C19 và dây kết nối.

Phân phối điện từ UPS tương thích

Trong cấu hình phù hợp, UPS cung cấp nguồn cho PDU, sau đó PDU phân phối điện đến thiết bị.

Khả năng cấp điện và thời gian lưu điện phụ thuộc vào UPS cùng tổng tải. Phích cấp nguồn của PDU phải tương thích với phương án kết nối được lựa chọn.

Cách lựa chọn PDU 24 ổ phù hợp với hệ thống

Trước khi mua UNR-PDU24P, nên kiểm tra:

• Cấu hình đầu ra: Số thiết bị cần kết nối C13 và C19.
• Tải sử dụng: Tải từng ổ và tổng tải theo định mức được xác nhận.
• Điện áp: Phù hợp giữa nguồn cấp, PDU và thiết bị.
• Đầu cấp nguồn: Phích công nghiệp tương thích với điểm cấp điện.
• Không gian tủ: Có vị trí gá phù hợp với thân PDU dài 1.200 mm.
• Dây kết nối: Đúng chuẩn, đủ chiều dài và thuận tiện quản lý.
• Yêu cầu quản lý từ xa: Xác nhận riêng nếu cần điều khiển hoặc giám sát qua LAN.

Có thể tham khảo thêm phụ kiện tủ rack UNIRACK để phối hợp thanh nguồn với các phụ kiện bố trí và quản lý hệ thống.

Câu hỏi thường gặp

UNR-PDU24P có bao nhiêu ổ C13 và C19?

Sản phẩm có tổng cộng 24 ổ, gồm 20 ổ C13 và 4 ổ C19.

Thanh nguồn này lắp ngang hay lắp dọc?

Theo catalogue, UNR-PDU24P lắp dọc trong tủ rack. Cần đối chiếu vị trí gá và không gian thực tế trước khi mua.

Điện áp sử dụng là bao nhiêu?

Catalogue yêu cầu xác nhận điện áp theo cấu hình. Không nên suy ra điện áp sử dụng chỉ từ định mức MCB 32A.

Sản phẩm có điều khiển qua LAN không?

Catalogue ghi nhận website có đề cập điều khiển qua LAN nhưng chưa có thông số bộ điều khiển. Nếu cần tính năng này, phải xác nhận cấu hình, chức năng và tài liệu kỹ thuật trước khi đặt hàng.

Có thể sử dụng cả 24 ổ cùng lúc không?

Có thể kết nối tại các vị trí khi tải từng ổ và tổng tải đáp ứng giới hạn của toàn bộ hệ thống cấp điện. Số lượng ổ cắm không tự xác định mức tải được phép sử dụng.

Sản phẩm được bảo hành bao lâu?

Theo catalogue, thanh nguồn PDU UNIRACK UNR-PDU24P được bảo hành 12 tháng. Điều kiện và phạm vi bảo hành được xác nhận khi mua hàng.
