Thanh nguồn PDU 12 ổ đa năng MCB20A

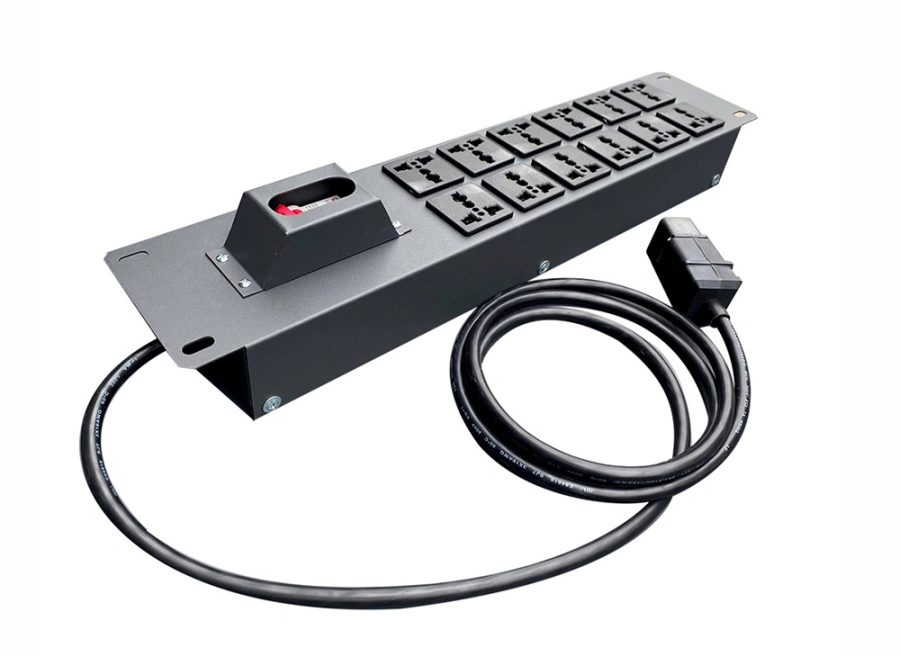

Thanh nguồn PDU 12 ổ đa năng MCB20A UNIRACK UNR-P12M20/2U

Thanh nguồn PDU 12 ổ đa năng MCB20A UNIRACK UNR-P12M20/2U là thiết bị phân phối nguồn điện trong tủ rack, phù hợp cho hệ thống có nhiều thiết bị cần cấp nguồn tập trung. Sản phẩm được trang bị 12 ổ cắm đa năng 3 chân, tích hợp MCB 20A phục vụ đóng cắt và bảo vệ quá dòng.

Với quy cách lắp rack 19 inch, chiều cao 2U, tai bắt rack và dây cấp nguồn dài 1,5 m, PDU giúp bố trí nguồn cho switch, router, modem, đầu ghi camera và thiết bị có phích cắm tương thích. Vỏ thép sơn tĩnh điện tạo kết cấu phù hợp để lắp cố định trong tủ.

Thông số kỹ thuật thanh nguồn PDU UNR-P12M20/2U

Lưu ý: Thông số MCB 20A không đồng nghĩa mỗi ổ cắm chịu tải 20A. Khi lựa chọn tổng tải, cần kiểm tra định mức từng ổ, dây nguồn, phích cắm và nguồn cấp.

Đặc điểm nổi bật của thanh nguồn PDU 12 ổ đa năng

Nhiều điểm cấp nguồn cho hệ thống thiết bị

Ổ điện tủ rack 12 ổ cung cấp nhiều vị trí kết nối trên cùng một thanh PDU. Cấu hình này phù hợp khi hệ thống cần nhiều điểm cấp điện và muốn bố trí dây nguồn tập trung.

Người vận hành có thể đánh dấu từng dây theo tên thiết bị để thuận tiện kiểm tra, bảo trì hoặc thay đổi cấu hình. Với bộ nguồn dạng adapter, cần kiểm tra kích thước và hướng cắm để tránh che khuất các ổ bên cạnh.

Số lượng ổ cắm đáp ứng nhu cầu kết nối; khả năng cấp điện đồng thời còn phụ thuộc vào tải của từng thiết bị và giới hạn của toàn bộ đường nguồn.

MCB 20A phục vụ đóng cắt và bảo vệ quá dòng

PDU 12 ổ MCB20A được trang bị MCB 20A theo cấu hình công bố. Bộ phận này phục vụ thao tác đóng cắt và bảo vệ quá dòng.

Khi lựa chọn, nên lập danh sách thiết bị và thông số tiêu thụ điện để đối chiếu cấu hình. Việc bổ sung thiết bị vào ổ còn trống cũng cần được kiểm tra về tải, thay vì chỉ căn cứ vào số lượng vị trí kết nối.

Thiết kế lắp rack 19 inch, quy cách 2U

Thanh nguồn PDU 2U có tai bắt rack để cố định vào hệ thống thanh tiêu chuẩn 19 inch. Việc lắp tại vị trí xác định giúp sắp xếp dây điện rõ ràng và thuận tiện tiếp cận khi cần thao tác.

Khi bố trí, cần dành đủ không gian cho thân PDU, đầu cắm và đường đi dây. Vị trí MCB nên dễ tiếp cận, đồng thời tránh để dây nguồn cản trở việc tháo lắp thiết bị khác.

Vỏ thép sơn tĩnh điện

UNR-P12M20/2U sử dụng vỏ thép tấm sơn tĩnh điện. Theo bảng thông số, sản phẩm có màu đen cát; tiếp điểm ổ cắm sử dụng chân đồng theo mô tả của nhà cung cấp.

Người mua nên xác nhận màu hoàn thiện thực tế khi cần đồng bộ với tủ mạng và các phụ kiện hiện có.

Dây cấp nguồn dài 1,5 m

Sản phẩm đi kèm dây cấp nguồn dài 1,5 m. Trước khi đặt mua, cần đo khoảng cách từ vị trí lắp PDU đến điểm cấp điện hoặc UPS, tính cả đường đi dây trong tủ.

Catalogue chưa nêu rõ chuẩn đầu cấp nguồn trong bảng kỹ thuật. Vì vậy, cần xác nhận loại đầu nối và định mức của cấu hình giao hàng để chọn phương án kết nối phù hợp.

Ứng dụng của thanh nguồn PDU UNIRACK 12 ổ

Hệ thống mạng văn phòng và cửa hàng

Sản phẩm phù hợp để phân phối điện cho switch, router, modem và thiết bị mạng có phích cắm, yêu cầu điện tương thích.

Việc tập trung điểm cấp nguồn hỗ trợ quản lý dây theo từng thiết bị hoặc nhóm chức năng, thuận tiện hơn khi kiểm tra hệ thống.

Hệ thống camera giám sát

Thanh nguồn PDU 12 ổ đa năng có thể cấp điện cho đầu ghi, switch và các bộ nguồn liên quan khi đáp ứng điều kiện về tải và kết nối.

Với hệ thống sử dụng nhiều adapter, cần kiểm tra khả năng bố trí thực tế và tổng tải trước khi xác định số thiết bị kết nối.

Phân phối nguồn từ UPS

PDU có thể được sử dụng sau UPS khi thông số điện và đầu kết nối phù hợp. UPS cung cấp nguồn, còn PDU phân phối điện đến từng thiết bị.

Khả năng cấp điện và thời gian lưu điện phụ thuộc vào UPS cùng tổng tải kết nối.

Cách lựa chọn PDU 12 ổ đa năng phù hợp

Trước khi mua UNR-P12M20/2U, nên kiểm tra:

• Nhu cầu kết nối: Số ổ đáp ứng thiết bị hiện có và kế hoạch mở rộng.
• Tải sử dụng: Tải từng ổ và tổng tải phù hợp với định mức được xác nhận.
• Phích cắm thiết bị: Tương thích với ổ cắm, không che các vị trí cần dùng.
• Không gian lắp đặt: Tủ hỗ trợ rack 19 inch và có vị trí phù hợp với quy cách 2U.
• Nguồn cấp đầu vào: Đúng loại đầu nối, dây 1,5 m đáp ứng khoảng cách thực tế.

Tham khảo thêm phụ kiện tủ rack UNIRACK để phối hợp thanh nguồn với khay đỡ và các phụ kiện quản lý hệ thống.

Câu hỏi thường gặp

UNR-P12M20/2U có bao nhiêu ổ cắm?

Sản phẩm có 12 ổ cắm đa năng 3 chân, dùng cho thiết bị có phích cắm và thông số điện tương thích.

Phiên bản này cao 1U hay 2U?

Theo mã sản phẩm và bảng kỹ thuật trong catalogue, phiên bản này cao 2U. Cần xác nhận quy cách giao hàng do catalogue ghi nhận phần tóm tắt website có thông tin 1U.

Có thể sử dụng cả 12 ổ cùng lúc không?

Có thể kết nối tại các vị trí khi tải từng ổ và tổng tải đáp ứng giới hạn của PDU cùng toàn bộ đường cấp điện. Adapter lớn có thể ảnh hưởng đến số ổ sử dụng thực tế.

Mỗi ổ cắm có chịu được 20A không?

Không thể suy ra định mức từng ổ từ thông số MCB 20A. Cần xác nhận giới hạn tải của ổ cắm, dây nguồn, phích cắm và nguồn cấp.

Sản phẩm được bảo hành bao lâu?

Theo catalogue, thanh nguồn PDU UNIRACK UNR-P12M20/2U được bảo hành 12 tháng. Điều kiện và phạm vi bảo hành được xác nhận khi mua hàng.
