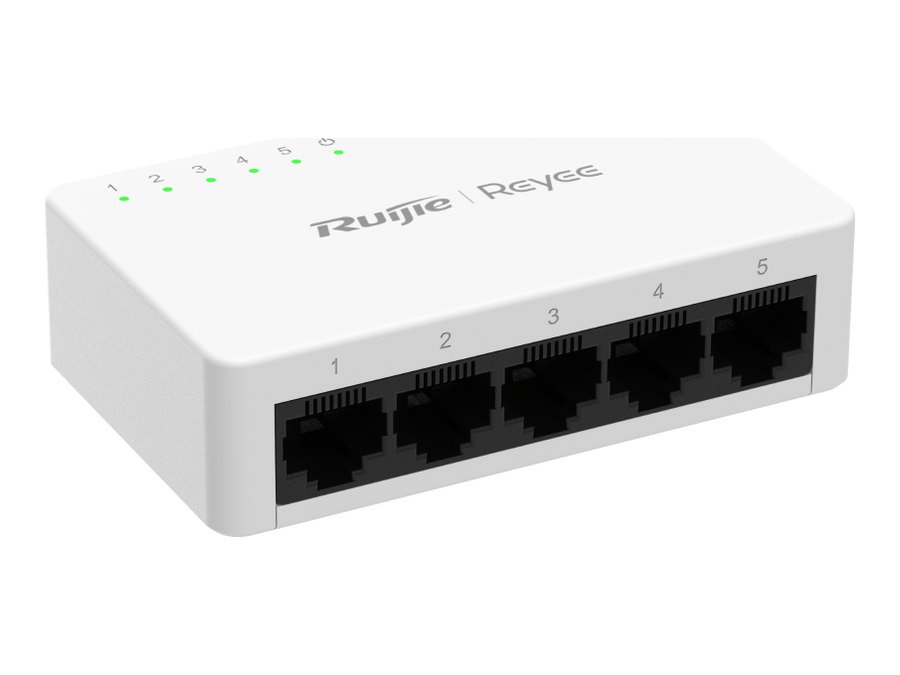

Switch Ruijie RG-ES05F

RG-ES05F được Ruijie đề xuất cho những nơi nào?

Trang Ruijie kể tên bốn chỗ dùng RG-ES05F ngay dưới tên mã: biệt thự, quán cà phê, bán lẻ, văn phòng tại nhà. Ở khối minh hoạ kịch bản, trang liệt kê thêm “Giám Sát Ngoài Trời” bên cạnh cafe, bán lẻ, văn phòng tại nhà. Mã thuộc nhóm thiết bị chuyển mạch không được quản lý, nhánh vỏ nhựa; trong danh sách Model, hãng ghi ngắn “5 FE”.

Datasheet phát hành 12/05/2026 xếp máy ở Layer 2: switch không quản lý, năm cổng tốc độ 10/100 Mbps, không có PoE. Phần Highlights còn nêu: tuy không quản lý nhưng vẫn hiện được trên Ruijie Cloud; mạng có độ tin cậy cao; dùng được cho nhiều kịch bản. Trên trang sản phẩm có thêm nhãn “Cắm là Chạy”, “Fast Ethernet” và lời hãng về việc chọn linh kiện, thiết kế bo mạch PCB theo tiêu chuẩn khắt khe.

RG-ES05F làm được gì?

• Năm cổng Fast Ethernet: RJ45 10/100BASE-T; theo hướng dẫn lắp đặt, các cổng có auto-negotiation và 100Base-TX tương thích ngược với 10Base-T.
• Băng thông nội bộ: switching capacity 1 Gbps, forwarding rate 0,74 Mpps.
• Có mặt trên sơ đồ Ruijie Cloud: với điều kiện được nêu ở mục cuối bài.
• Điện năng: mức tiêu thụ lớn nhất 1,4 W, nguồn từ adapter 5 V.
• Không quạt: làm mát tự nhiên; gắn vách hoặc để bàn.

Mặt máy và ý nghĩa đèn

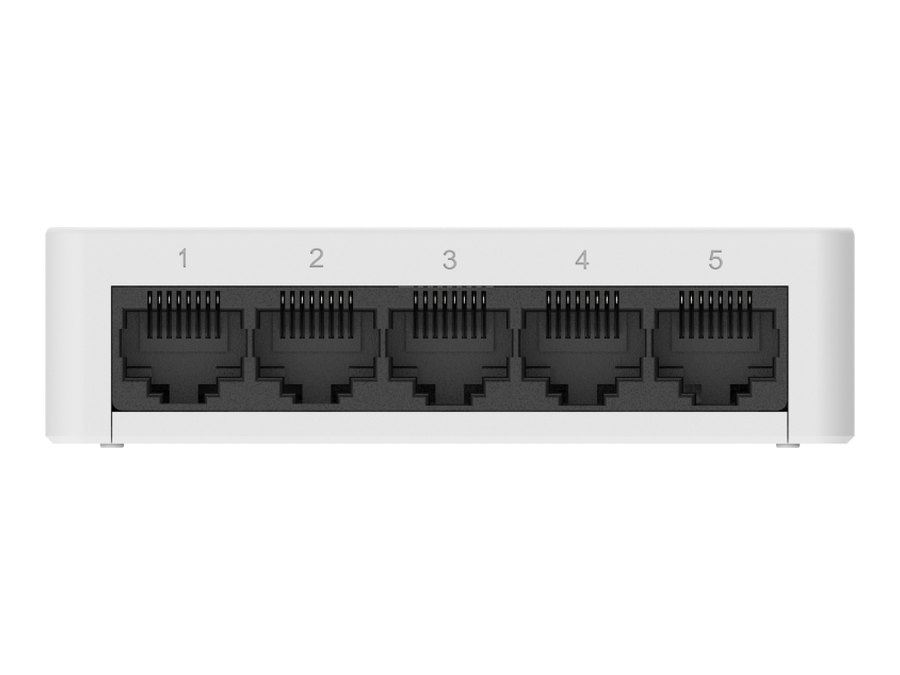

Hướng dẫn lắp đặt RG-ES05F (bản V1.3, ngày 09/05/2026) tả mặt trước gồm năm cổng 10/100Base-T cùng đèn của từng cổng và đèn hệ thống; giắc nguồn DC đặt ở cạnh bên phải. Bảng cổng trong tài liệu ghi “N/A” cho cổng SFP 1000Base-X và cổng console.

Cách đọc đèn theo tài liệu: đèn hệ thống không sáng nghĩa là máy chưa có điện, sáng liền nghĩa là máy đang chạy. Với đèn cổng 1 tới 5: tắt là cổng chưa có kết nối; sáng liền là cổng đã lên link ở 10/100 Mbps; chớp là cổng đang có dữ liệu đi hoặc đến.

Adapter, kích thước và môi trường

Nguồn của RG-ES05F là adapter DC. Ở đầu vào, adapter nhận điện xoay chiều danh định từ 100 V đến 240 V (tần số 50–60 Hz), dải tối đa từ 90 V đến 264 V (47–63 Hz), cường độ 0,3 A. Ở đầu ra, adapter cho 5 V một chiều, tối đa 1 A. Tài liệu lắp đặt ghi thêm dòng điện rò ra đất ở mức ≤ 1,5 mA. Dây ở cổng dịch vụ và ở đầu nối nguồn rút ra, cắm vào được khi máy đang chạy.

Thân máy bằng nhựa, dài 85 mm, sâu 52 mm, dày 23,5 mm; riêng máy nặng 49,5 g, đóng gói vận chuyển 0,21 kg. Dải nhiệt hoạt động 0 °C – 45 °C, độ ẩm 10 % – 90 %; dải bảo quản −40 °C – +75 °C, độ ẩm 5 % – 95 %, tất cả không ngưng tụ; độ cao cho phép −500 m – 5.000 m ở cả hai trạng thái. MTBF: 200.000 giờ.

Khả năng chịu điện: phóng tĩnh điện 8 kV qua không khí, 6 kV khi tiếp xúc; xung tại cổng dịch vụ ±4 kV (common mode); xung tại đầu nối nguồn ±2 kV (common mode), ±1 kV (differential mode). Máy có chứng nhận CB và CE; tiêu chuẩn EMC gồm EN 300 386, EN 55035, EN 61000-3-3, EN IEC 61000-3-2, EN 55032; tiêu chuẩn an toàn IEC 62368-1 và EN 62368-1.

Tài liệu lắp đặt cũng cảnh báo: RG-ES05F thuộc sản phẩm class A, khi dùng trong gia đình có thể gây nhiễu vô tuyến, khi đó người dùng có thể phải xử lý thích đáng. Xung quanh máy phải để trống tối thiểu 100 mm; hãng khuyên lau bụi định kỳ 3 tháng một lần.

Hai kiểu lắp: gắn vách và để bàn

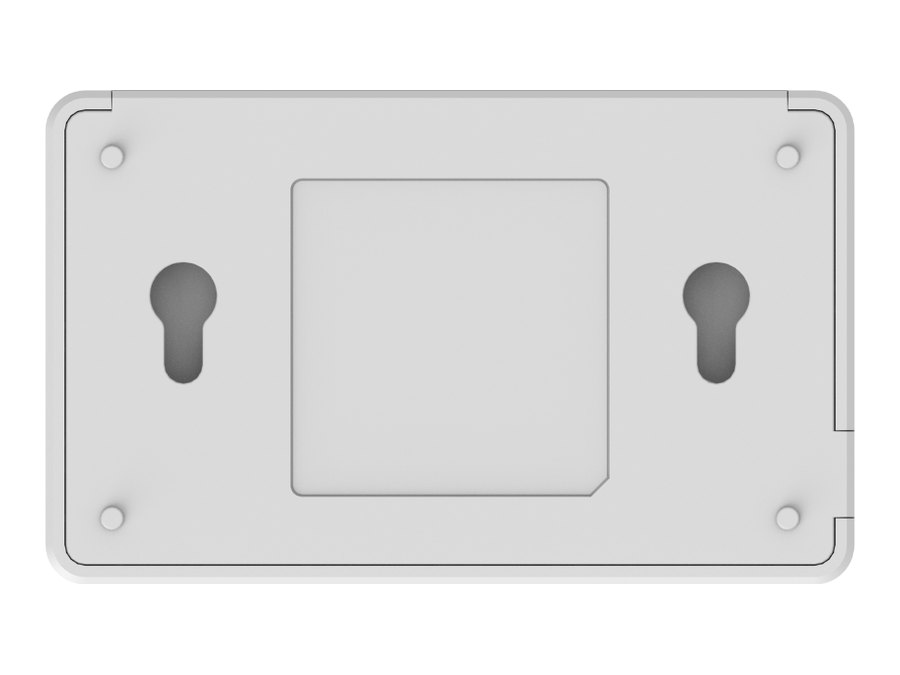

Gắn vách theo các bước của hãng: khoan một cặp lỗ nằm trên cùng đường ngang, tâm cách tâm 56 mm; ấn tắc kê vào lỗ cho mép tắc kê phẳng với mặt tường; vặn vít, giữ khe giữa đầu vít và mép tắc kê từ 4,0 mm trở lên; rồi treo hai lỗ dưới đáy máy vào hai đầu vít. Vít cần có đầu rộng 5,2 – 6,0 mm, đầu mỏng hơn 1,6 mm, thân dài từ 20 mm; chỉ được lắp trên bê tông hay bề mặt không bắt lửa. Hãng ghi vít, tắc kê là phần khách hàng tự lo.

Với kiểu để bàn, tài liệu chỉ yêu cầu chỗ đặt phải giữ được máy, hạn chế xê dịch khi vận hành.

Thông số RG-ES05F

Bản gốc: datasheet RG-ES05F, PDF 12/05/2026.

RG-ES05F so với RG-ES05G-L và RG-ES08F

RG-ES05G-L (năm cổng gigabit) và RG-ES08F (tám cổng 10/100) có trong danh sách Model và cũng có vỏ nhựa theo datasheet. Số liệu lấy từ datasheet từng mã, bản 12/05/2026.

Đưa RG-ES05F lên sơ đồ Ruijie Cloud

Trang sản phẩm kèm chú thích: một switch không được quản lý chỉ hiện trên Ruijie Cloud khi mạng đó đã có tối thiểu một switch được quản lý. Tài liệu lắp đặt ghi rõ thiết bị quản lý được là Reyee EG hoặc switch ES2/NBS; trên web này có thể kể RG-ES205GC thuộc dòng ES2xx và RG-NBS3100-24GT4SFP-V2 thuộc dòng NBS.

Thao tác theo tài liệu: vào trang Topology, chạm vào thiết bị quản lý đang có; chọn Scan to Add, quét mã QR dán trên switch rồi chỉ định cổng uplink; hoặc chọn Manually Add, chọn model và cổng uplink. Trường hợp RG-ES05F đã nằm trong sơ đồ dưới dạng thiết bị ảo, chọn thiết bị ảo đó, quét mã QR hoặc gõ thông tin.

Hỏi đáp về RG-ES05F

RG-ES05F có cổng gigabit không?

Không. Năm cổng đều là 10/100BASE-T; bản năm cổng gigabit vỏ nhựa là RG-ES05G-L.

Switch có phải cài đặt gì không?

RG-ES05F là switch không được quản lý; trang hãng gắn nhãn “Cắm là Chạy”.

RG-ES05F có tiết kiệm năng lượng (EEE) không?

Trang sản phẩm có biểu tượng “Tiết kiệm Năng lượng”, nhưng datasheet mã này không có dòng EEE hay dòng tiết kiệm điện nào, nên trang này không liệt kê tính năng đó.

Cổng không thông thì kiểm tra gì?

Bảng xử lý sự cố của hãng nêu ba nguyên nhân: dây xoắn đôi hỏng, dây dài quá 100 m, hoặc cấu hình cổng đầu kia không có chế độ làm việc chung; cách xử lý là thay dây và kiểm tra lại chế độ cổng.

RG-ES05F gắn lên tường được không?

Được. Datasheet ghi kiểu lắp Wall/Desk; tài liệu lắp đặt hướng dẫn khoan hai lỗ ngang cách nhau 56 mm và treo máy qua hai lỗ ở đáy.
