Khay trượt tủ rack D1000

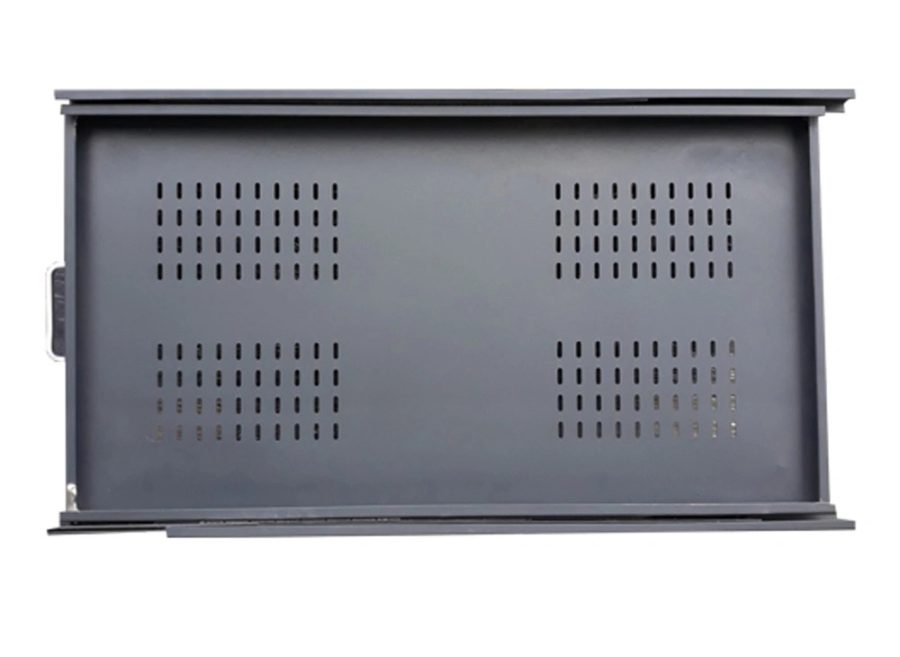

Khay trượt tủ rack D1000 UNIRACK UNR-GD1000

Khay trượt tủ rack D1000 UNIRACK UNR-GD1000 là phụ kiện tạo mặt đỡ cho thiết bị không có tai bắt rack hoặc cần kéo ra để thao tác, kiểm tra và bảo trì. Sản phẩm sử dụng ray trượt, mặt thép đục lỗ và bề mặt sơn tĩnh điện màu đen.

Khay có kích thước 440 × 47 × 816 mm, tải trọng công bố 20 kg, được lựa chọn cho tủ rack 19 inch có độ sâu danh nghĩa D1000. Trước khi lắp đặt, cần đối chiếu khoảng cách thanh gá, kích thước thiết bị và không gian dành cho dây cáp.

Thông số kỹ thuật khay trượt tủ rack D1000

Lưu ý: Catalogue sử dụng kích thước theo phần thông tin đầu trang và danh mục, đồng thời ghi nhận phần mô tả có số liệu khác. Cần xác nhận bản vẽ trước khi đặt hàng.

Đặc điểm nổi bật của khay trượt UNR-GD1000

Ray trượt thuận tiện khi kiểm tra và bảo trì

Khay trượt tủ mạng D1000 cho phép kéo thiết bị ra để tiếp cận khi cần thao tác, sau đó thu vào trong tủ. Thiết kế này phù hợp với vị trí đặt thiết bị cần kiểm tra kết nối hoặc bảo trì định kỳ.

Khi bố trí, nên xác định trước hành trình kéo cần thiết và khoảng trống phía trước tủ. Dây nguồn, dây mạng cần có độ dư phù hợp để không bị kéo căng khi khay di chuyển.

Mặt đỡ cho thiết bị không có tai rack

Khay đỡ thiết bị tủ rack tạo vị trí đặt riêng cho thiết bị hoặc phụ kiện không thuận tiện gá trực tiếp lên thanh tiêu chuẩn.

Có thể cân nhắc sử dụng cho thiết bị mạng, bộ chuyển đổi hoặc đầu ghi camera sau khi kiểm tra kích thước, khối lượng và cách cố định. Không nên mặc định thiết bị lắp vừa chỉ vì tủ có độ sâu D1000.

Với thiết bị cần ray chuyên dụng, nên đối chiếu hướng dẫn của nhà sản xuất trước khi lựa chọn khay thay thế.

Thép đục lỗ, sơn tĩnh điện màu đen

Khay trượt UNR-GD1000 sử dụng thép tấm dày 1,5–2 mm, có các lỗ thoáng trên bề mặt. Kết cấu đục lỗ hỗ trợ sự thông thoáng tại khu vực đặt thiết bị.

Bề mặt sơn tĩnh điện màu đen giúp đồng bộ với hệ thống tủ và phụ kiện. Khi bố trí thiết bị, cần giữ khoảng hở tại các khe hút, thoát khí thay vì đặt sát hoặc xếp chồng gây cản trở thông gió.

Tải trọng công bố 20 kg

Tải trọng công bố của khay là 20 kg. Khi lựa chọn, cần tính tổng khối lượng thiết bị và phụ kiện đặt trên khay.

Nếu thiết bị có trọng tâm lệch hoặc cần thao tác khi khay kéo ra, nên xác nhận điều kiện chịu tải với đơn vị cung cấp. Khả năng sử dụng thực tế còn phụ thuộc vào cách gá lắp và phân bố tải.

Cách chọn khay trượt D1000 phù hợp với tủ rack

Kiểm tra khoảng cách thanh gá trước và sau

Độ sâu danh nghĩa của tủ là cơ sở lựa chọn ban đầu. Để xác định khả năng lắp vừa, cần đo khoảng cách thanh gá, vị trí bắt vít và không gian dành cho bộ ray.

Nếu sử dụng tủ của hãng khác, nên cung cấp model, ảnh bên trong và số đo thực tế để được đối chiếu trước khi mua.

Đối chiếu kích thước thiết bị với khay

Kích thước công bố 440 × 47 × 816 mm cần được xem cùng bản vẽ và diện tích mặt đặt hữu dụng. Hãy đo thân máy, chân đế và vị trí đầu nối của thiết bị.

Cần tính thêm khoảng trống cho dây nguồn, dây tín hiệu và khoảng uốn cáp. Thiết bị phải được đặt ổn định, không gây vướng khi đóng cửa hoặc thu khay.

Chừa không gian kéo khay và đi dây

Trước khi lắp đặt, cần kiểm tra khoảng mở cửa và lối thao tác phía trước tủ. Sau khi gá khay, nên thử chuyển động của ray và kiểm tra đường đi dây trước khi đưa hệ thống vào sử dụng.

Có thể kết hợp các phụ kiện tủ rack phù hợp để bố trí dây và nguồn thuận tiện hơn.

Nên chọn khay trượt hay khay cố định?

Lựa chọn phụ thuộc vào cách tiếp cận thiết bị trong quá trình vận hành.

Tham khảo danh mục khay tủ rack UNIRACK để so sánh các loại khay theo cấu hình tủ.

Câu hỏi thường gặp

Khay trượt D1000 có sâu 1.000 mm không?

D1000 chỉ độ sâu danh nghĩa của tủ tương thích. Theo catalogue, chiều sâu khay UNR-GD1000 là 816 mm.

Khay trượt D1000 chịu tải bao nhiêu?

Tải trọng công bố là 20 kg. Cần xác nhận điều kiện chịu tải nếu thiết bị có cách bố trí hoặc yêu cầu vận hành đặc biệt.

Có lắp được vào mọi tủ D1000 không?

Cần kiểm tra chuẩn rack, khoảng cách thanh gá và kết cấu lắp ray. Tên gọi D1000 chưa đủ để khẳng định khả năng tương thích.

Sản phẩm được bảo hành bao lâu?

Theo catalogue, khay trượt tủ rack D1000 UNIRACK được bảo hành 12 tháng. Điều kiện và phạm vi bảo hành được xác nhận khi mua hàng.
